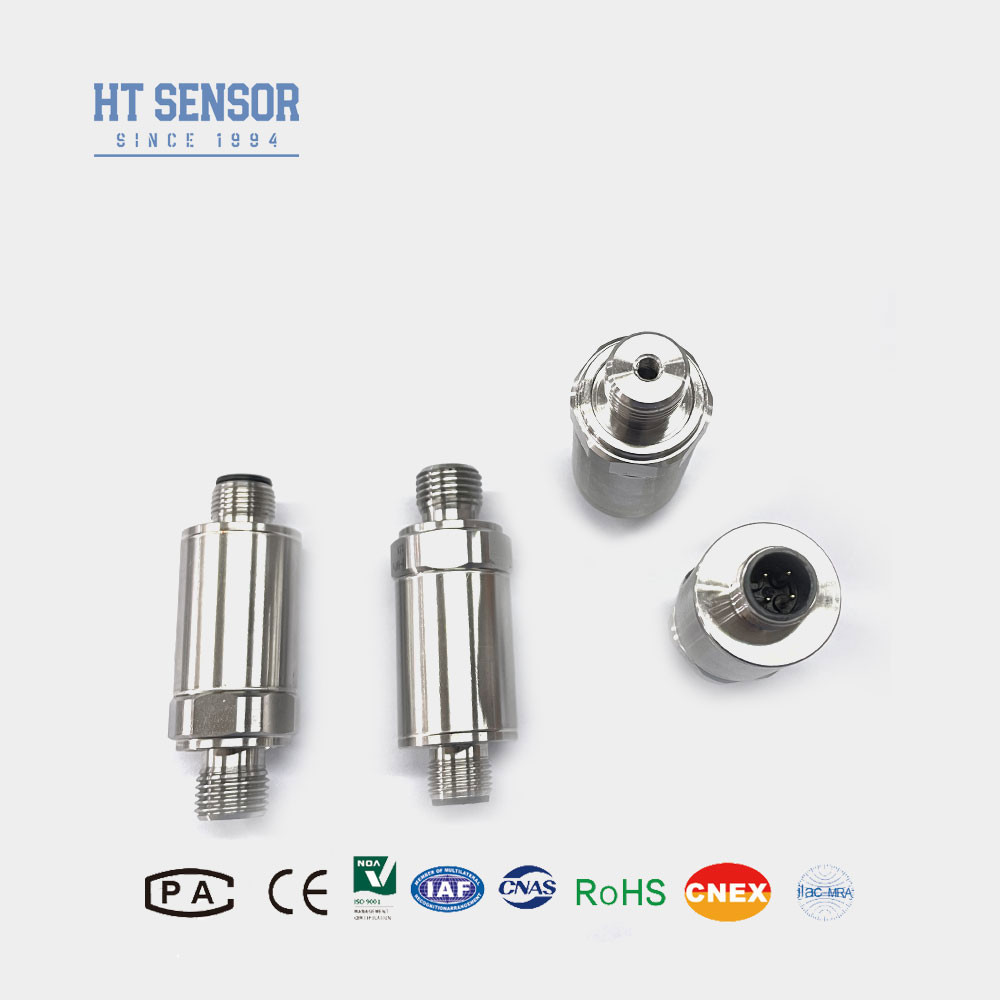

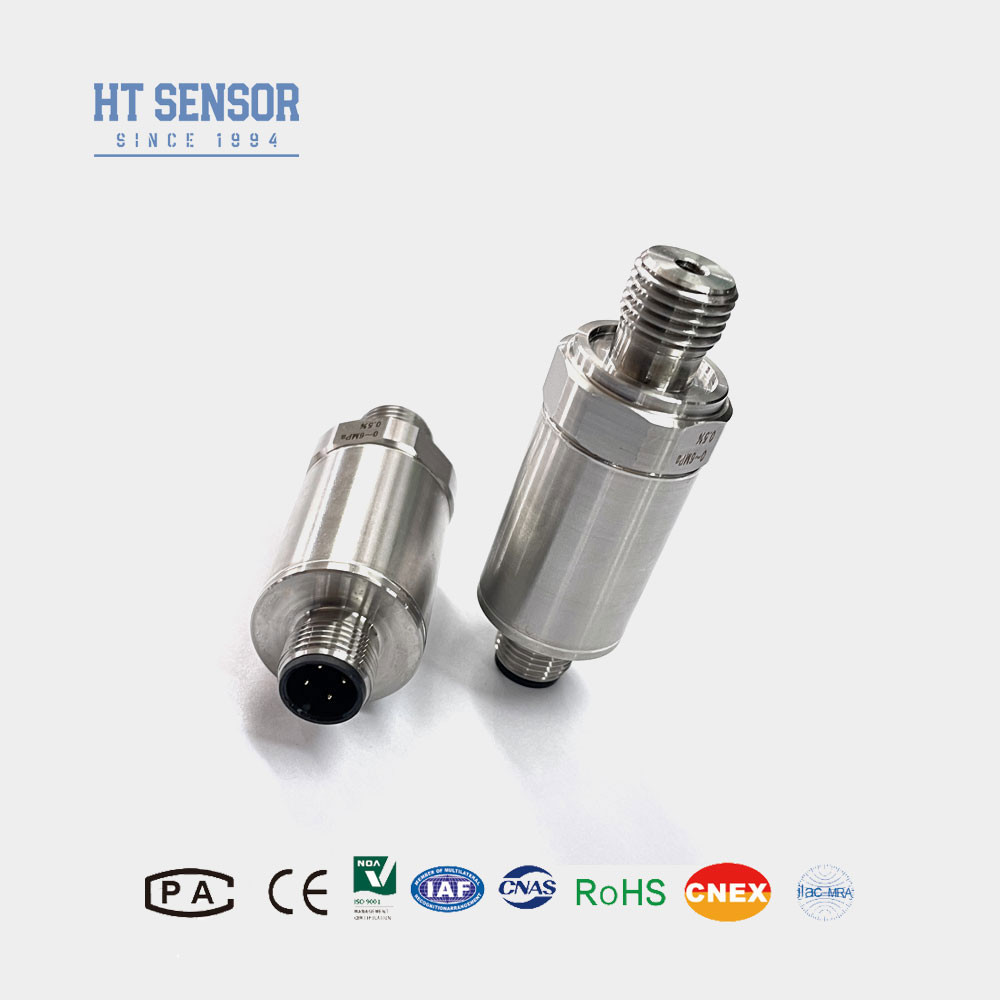

Ο μικρός αισθητήρας πίεσης BP156 είναι ένας συμπαγής μεταδότης πίεσης σε σχήμα ράβδου.και υποβάλλεται σε αντιστάθμιση θερμοκρασίαςΤο προϊόν έχει υποβληθεί σε σχολαστικό σχεδιασμό, έλεγχο εξαρτημάτων,επαλήθευση διαδικασίας και επεξεργασία, ανακούφιση από την πίεση κυκλικής φόρτωσης, γήρανση, δοκιμές προσομοίωσης περιβάλλοντος για τη διασφάλιση σταθερότητας και αξιοπιστίας.
Χαρακτηριστικά του προϊόντοςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Ευρύ εύρος μετρήσεων, δομή από ανοξείδωτο χάλυβα.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης του μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Παραδείγματα επιλογήςμε ανιχνευτή πίεσης mini DIN |
-
Σημείωση:
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε ένα πομπό με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνό στο χώρο και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Οι δαχτυλίδια σφράγισης από φθοριούχο καουτσούκ έχουν ονομαστική περιοχή θερμοκρασίας λειτουργίας για - 20 °C ~ 250 °C. Όταν οι θερμοκρασίες λειτουργίας πέφτουν κάτω από - 20 °C, θα πρέπει να επιλέγονται δαχτυλίδια σφράγισης τύπου EPDM O.
6Το καλώδιο δεν έρχεται με προεπιλεγμένο καλώδιο. Εάν χρειάζεστε καλώδιο, υπάρχουν τρία υλικά για να επιλέξετε.τα υλικά καλωδίων πολυαιθυλενίου θα χρησιμοποιούνται ως προεπιλογή.Εάν απαιτούνται διαφορετικά υλικά καλωδίων, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία σας.
| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Οι πομποί αισθητήρων πίεσης χαρακτηρίζονται από υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση, με τη δυνατότητα προσαρμογής.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες μέσω των υπηρεσιών OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να εκπληρώσουμε τις μεγάλες παραγγελίες.είναι σκόπιμο να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για ομαλή παραγωγή και προγραμματισμό παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: Τα τυποποιημένα μοντέλα έχουν συνήθως περίοδο παράδοσης 5~8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να διαφέρουν.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Προσφέρουμε ανταγωνιστικές τιμές με έκπτωση για τις μεγάλες παραγγελίες ή τις μακροπρόθεσμες συνεργασίες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Τα προϊόντα μας παρέχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής και η υπηρεσία μας μετά την πώληση εξασφαλίζει άμεσες απαντήσεις εντός 24 ωρών μαζί με υποστήριξη εξ αποστάσεως μέσω δικτύου υπολογιστών.
