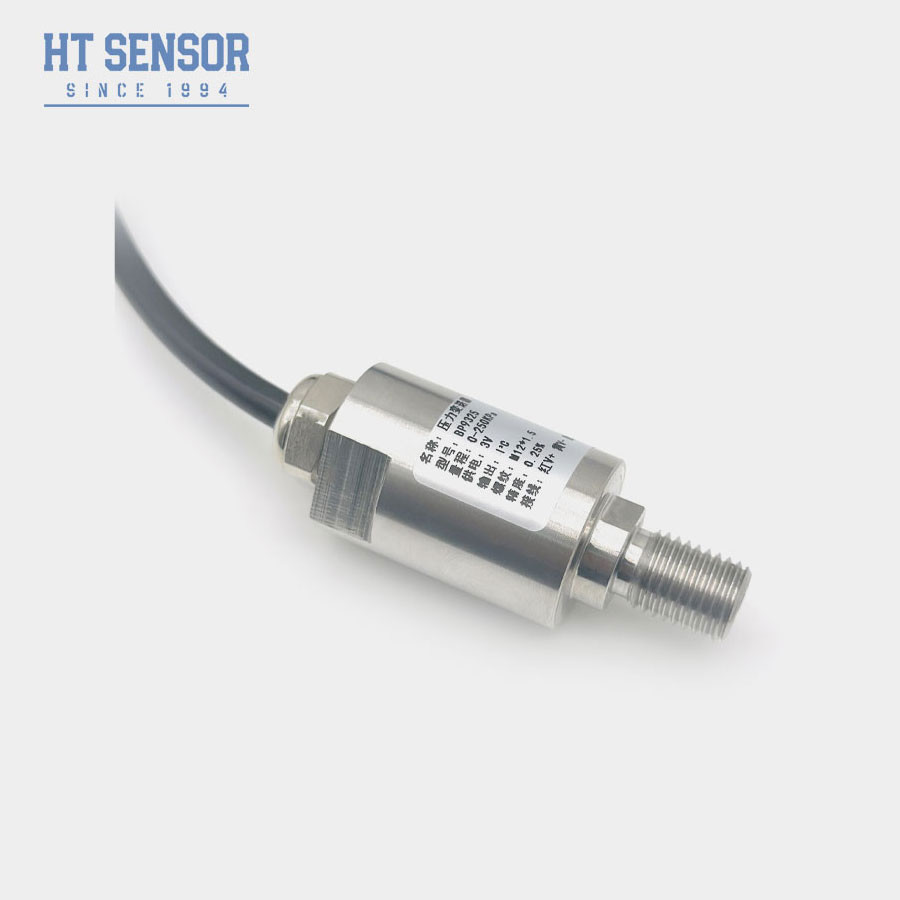

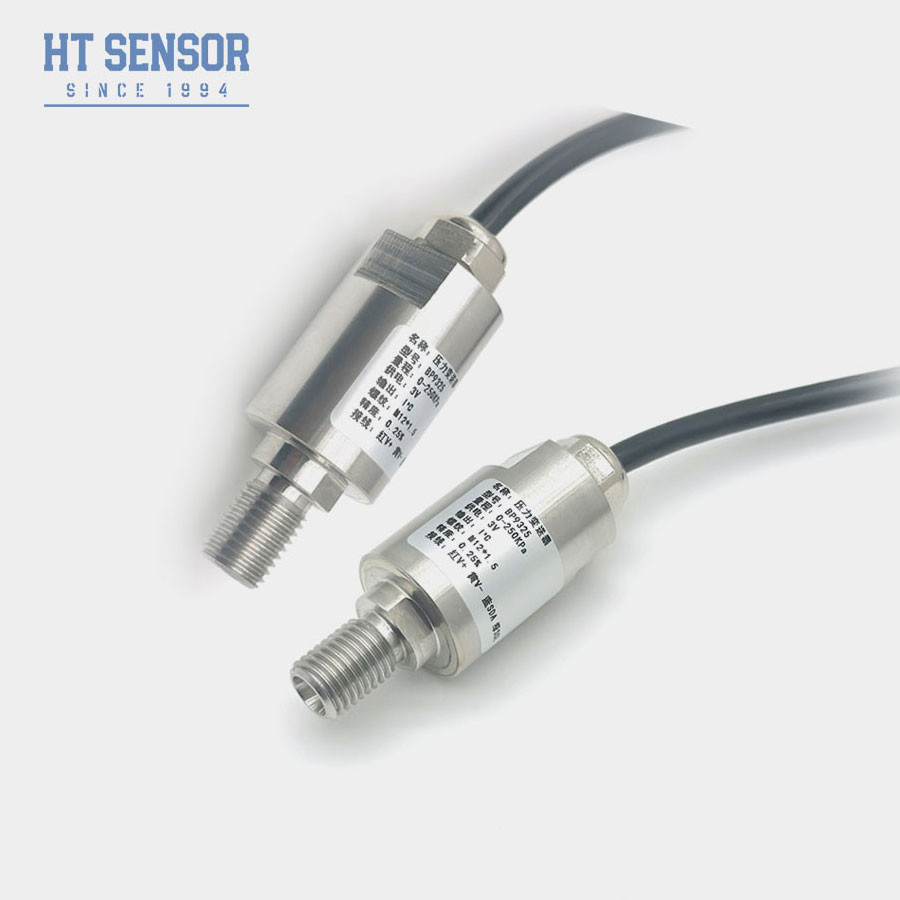

BP9325 Σύννεφο βιομηχανικής πίεσης πυριτίου I2C Έκδοση για διάφορες εφαρμογές Μεταδότης πίεσης

BP9325 Αισθητήρας βιομηχανικής πίεσης πυριτίου I2C Έκδοση για διάφορες εφαρμογές

Εισαγωγή του ανιχνευτή βιομηχανικής πίεσης από πυρίτιο:

Ο αισθητήρας πίεσης HT19F-I2C χρησιμοποιεί τον πυρήνα πετρελαίου πυρήνα πυρήνα πυριτίου που αναπτύχθηκε από την εταιρεία μας ως το στοιχείο μέτρησης σήματος,και το κύκλωμα επεξεργασίας σήματος βρίσκεται στο περίβλημα από ανοξείδωτο χάλυβαΜετά από αυστηρή δοκιμή και έλεγχο γήρανσης, το προϊόν έχει σταθερή και αξιόπιστη απόδοση.

Χαρακτηριστικά του προϊόντοςγια ανιχνευτές βιομηχανικής πίεσης:

• • Οικονομικό και μικρό μέγεθος
• • Περιοχή -100kPa... 0 ~ 35kPa... 3,5 MPa... 100 MPa
• • τύπος πίεσης μετρητή, τύπος απόλυτης πίεσης
• • Δύο 24-bit ADC για την απόκτηση πίεσης και θερμοκρασίας, αντίστοιχα
• • Πρότυπο πρωτόκολλο επικοινωνίας I2C
• • Όλα από ανοξείδωτο χάλυβα 316L

Εφαρμογέςαπό ανιχνευτή βιομηχανικής πίεσης από πυρίτιο:

• Ελέγχος βιομηχανικών διαδικασιών.
• Μέτρηση επιπέδου υγρού.
• Έξυπνο όργανο μέτρησης πίεσης.
• Μέτρηση πίεσης αερίων και υγρών.
• Ιατρικό εξοπλισμό.
• Διαδίκτυο πραγμάτων.

Βασική προϋπόθεσηαπό ανιχνευτή βιομηχανικής πίεσης από πυρίτιο:

• Ηλεκτρική τροφοδοσία: 3,0-3,6VDC
• Έκδοση: I2C (πίεση, θερμοκρασία)

Πρωτόκολλο επικοινωνίας

Το BP9325 χρησιμοποιεί το πρωτόκολλο λεωφορείου I2C για να επικοινωνεί με τον έξω κόσμο.και η κύρια συσκευή μπορεί να επικοινωνήσει μαζί του χρησιμοποιώντας εντολές στις ακόλουθες μορφές.

Όταν ο HT19F-I2C ορίζεται σε ψηφιακή έξοδο (χρησιμοποιώντας την εντολή I2C 0xAC), η B[23:0] θα χωριστεί σε τρεις

Κάθε byte παράγεται ξεχωριστά και ο χρήστης μπορεί εύκολα να το μετατρέψει σε ποσοστό χρησιμοποιώντας τον ακόλουθο τύπο:

Όταν χρησιμοποιείται η εντολή I2C 0xAC για την ανάγνωση των 5 bytes των βαθμονωμένων δεδομένων, οι πληροφορίες θερμοκρασίας αποτελούνται από τα δύο τελευταία 16 bits των δεδομένων που παρέχονται,και ο χρήστης μπορεί εύκολα να μετατρέψει την τιμή T στην πραγματική θερμοκρασία χρησιμοποιώντας τον ακόλουθο τύπο.

Σημείωση: Η προεπιλεγμένη γέφυρα είναι 10% ~ 90%, το μηδενικό σημείο της γέφυρας αισθητήρα αντιστοιχεί στο 10%, και το πλήρες σημείο είναι σωστό.Η έξοδος θερμοκρασίας πρέπει να προσαρμοστεί.

1. Δώστε προσοχή στην τοποθέτηση μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για να επιτευχθεί η

απαιτούμενη αεροστεγνότητα

2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.

3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.

4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.

5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.

6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτλων, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
