BP93420IB Βιομηχανικός αισθητήρας πίεσης ακριβής μετρητής και σφραγισμένος πομπός μέτρησης πίεσης
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA and so on |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | Industrial pressure sensor | Measuring Medium: | Liquid,air,Oil |
| Connector: | big DIN | Customization: | OEM and ODM |
| Επισημαίνω |
Σφραγισμένος αισθητήρας βιομηχανικής πίεσης,Ακριβής μετρητής βιομηχανικής πίεσης,BP93420IB Βιομηχανικός αισθητήρας πίεσης |
||
Product Description

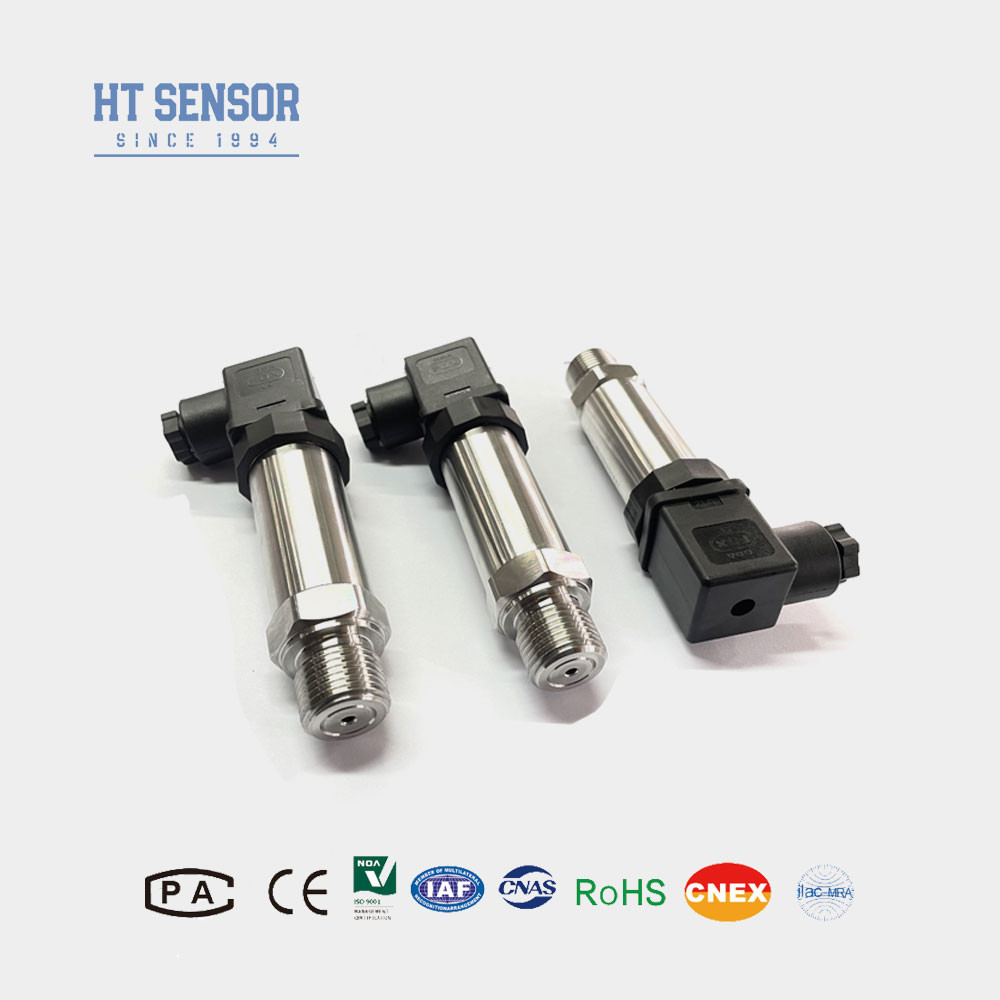

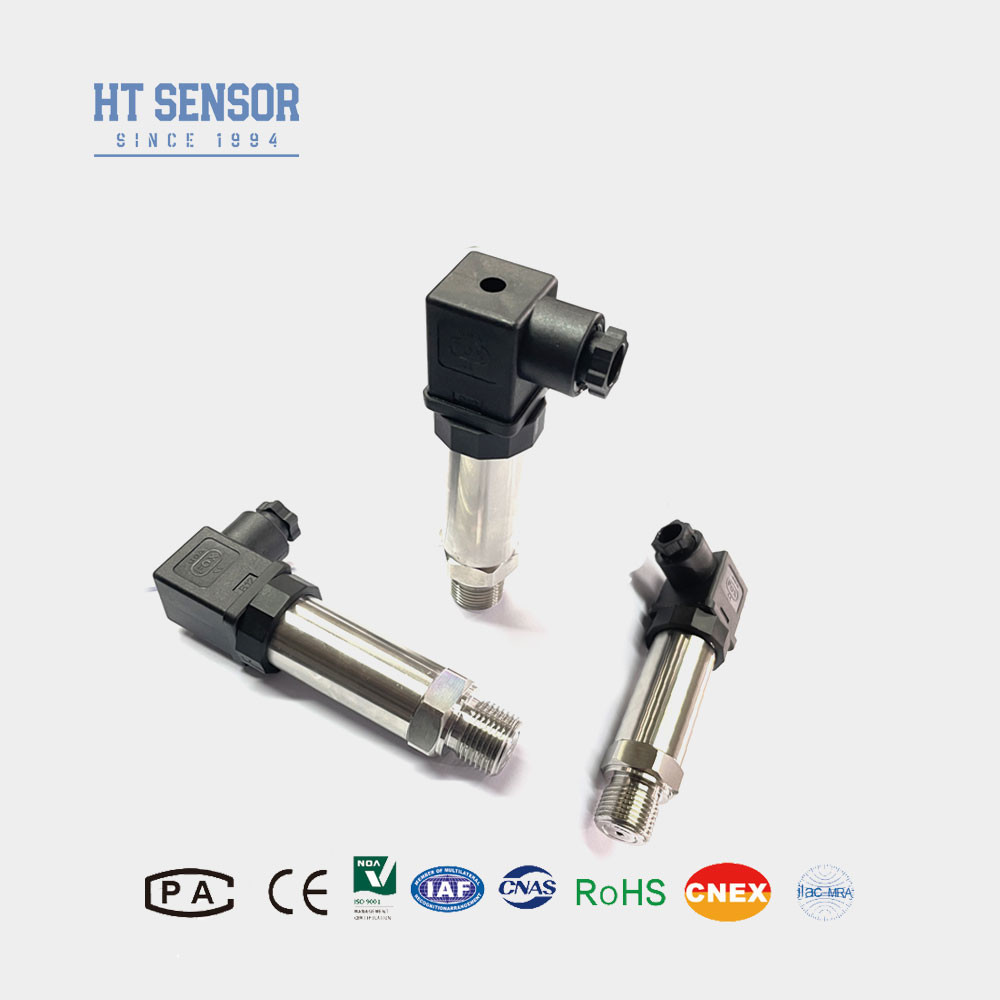

Μετρητής απόλυτης και σφραγισμένης πίεσης BP93420IB Αισθητήρας βιομηχανικής πίεσης
BP93420IB Μεταδότης πίεσης
Εισαγωγή μετασχηματιστή βιομηχανικού αισθητήρα πίεσης:
Ο συγκολλημένος αισθητήρας βιομηχανικής πίεσης BP93420IB έχει σχεδιαστεί για τη μέτρηση μη διαβρωτικών αερίων και υγρών.Χρησιμοποιεί το διάχυτο πυρήνα της σειράς HT με απομονωμένο πυρίτιο γεμάτο λάδι ως στοιχείο μέτρησης σήματοςΟ αισθητήρας από ανοξείδωτο χάλυβα είναι σφραγισμένος με αγωγό αέριο.και το κύκλωμα επεξεργασίας σήματος PCB στεγάζεται μέσα στο περίβλημα από ανοξείδωτο χάλυβα για να μετατρέψει το σήμα αισθητήρα σε ένα πρότυπο σήμα εξόδουΤα προϊόντα μας υποβάλλονται σε αυστηρές δοκιμές συστατικών και έλεγχο γήρανσης, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες βιομηχανικές εφαρμογές.
Χαρακτηριστικά του προϊόντοςγια μετατροπέα βιομηχανικού αισθητήρα πίεσης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςγια μετατροπέα βιομηχανικού αισθητήρα πίεσης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσηςγια μετατροπέα βιομηχανικού αισθητήρα πίεσης | |
|---|---|
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0,03%F.S/oC ((≤100KPa) ±0,02%F.S/oC ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,03%F.S/oC ((≤100KPa) ±0,02%F.S/oC ((>100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,25 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Συμβουλές παραγγελίας |
- Κατά την επιλογή του προϊόντος, πρέπει να εξασφαλίζεται ότι το μέσο που θα μετρηθεί είναι συμβατό με τα μέρη επαφής.
- Σημειώνεται ότι τα προϊόντα τύπου ανθεκτικού στις εκρήξεις δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης κατά την παραγγελία.
- Για τους πομπούς με οθόνη LCD ή LED, η παροχή ισχύος δεν πρέπει να είναι χαμηλότερη από 20VDC.
- Για την εξασφάλιση της αξιόπιστης λειτουργίας, εγκαθιδρύστε εγκαταστάσεις προστασίας από κεραυνό επί τόπου και εξασφαλίστε την ορθή γείωση του προϊόντος και της τροφοδοσίας με ρεύμα.
- Το δαχτυλίδι O από φθοριούχο καουτσούκ έχει ονομαστική περιοχή θερμοκρασίας λειτουργίας από -20 oC έως 250 oC. Εάν η θερμοκρασία λειτουργίας είναι κάτω από -20 oC, απαιτείται σφραγίδα EPDM.
- Η προεπιλεγμένη συσκευή χωρίς καλώδιο, διαθέσιμη σε τρία υλικά.
- Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, δύναμη κρούσης, ηλεκτρομαγνητικές ή ραδιοσυχνότητες, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
Ε: Ποια είναι τα βασικά χαρακτηριστικά των αισθητήρων πίεσης;
Οι αισθητήρες πίεσης είναι γνωστοί για την υψηλή ακρίβεια, την αντοχή και την εξαιρετική συνολική απόδοση.προσφέρουμε επιλογές προσαρμογής για να ανταποκριθούμε στις ειδικές απαιτήσεις των πελατών.
Ε: Μπορώ να ζητήσω ειδικές προδιαγραφές για την αίτησή μου;
Α: Ναι, η ομάδα μηχανικών μας είναι σε θέση να προσαρμόσει τα προϊόντα μας μέσω των υπηρεσιών OEM και ODM για να ικανοποιήσει τις μοναδικές σας ανάγκες.
Ε: Ποια είναι η τρέχουσα παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να χειριστούμε τις παραγγελίες μεγάλης κλίμακας.συνιστούμε να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλό προγραμματισμό παραγωγής και παράδοση.
Ε: Ποιο είναι το τυπικό χρόνο παράδοσης για τα προϊόντα σας;
Α: Οι παραγγελίες τυποποιημένων μοντέλων έχουν συνήθως περίοδο παράδοσης 5 έως 8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να διαφέρουν στον χρόνο παράδοσης.
Ε: Πώς τιμολογούνται τα προϊόντα σας και υπάρχουν ευκαιρίες έκπτωσης;
Α: Προσφέρουμε ανταγωνιστικές τιμές με δυνατότητα εκπτώσεων, ειδικά για χονδρικές παραγγελίες ή μακροπρόθεσμες συνεργασίες.
Ε: Ποια εγγύηση και υποστήριξη μετά την πώληση παρέχετε;
Α: Όλα τα προϊόντα μας έρχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής.συμπεριλαμβανομένης της εξ αποστάσεως βοήθειας επίλυσης προβλημάτων μέσω δικτύου υπολογιστών.
