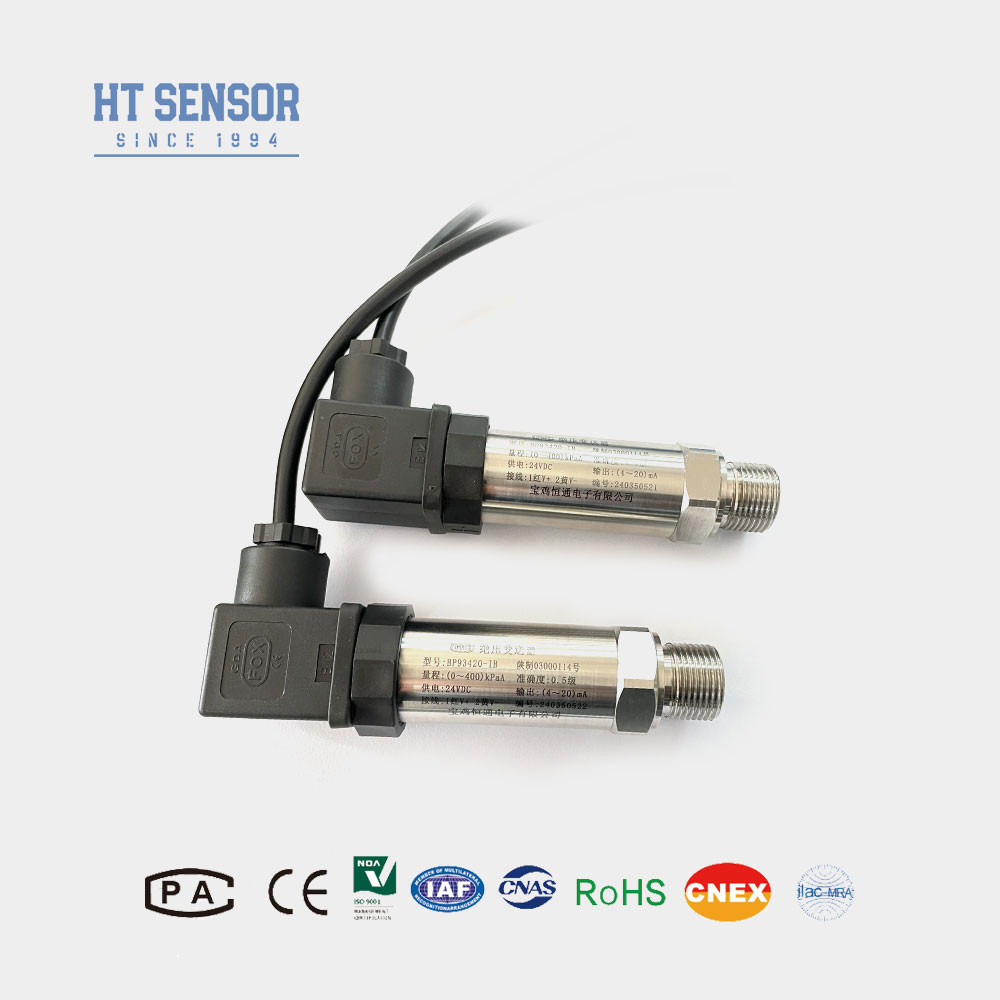

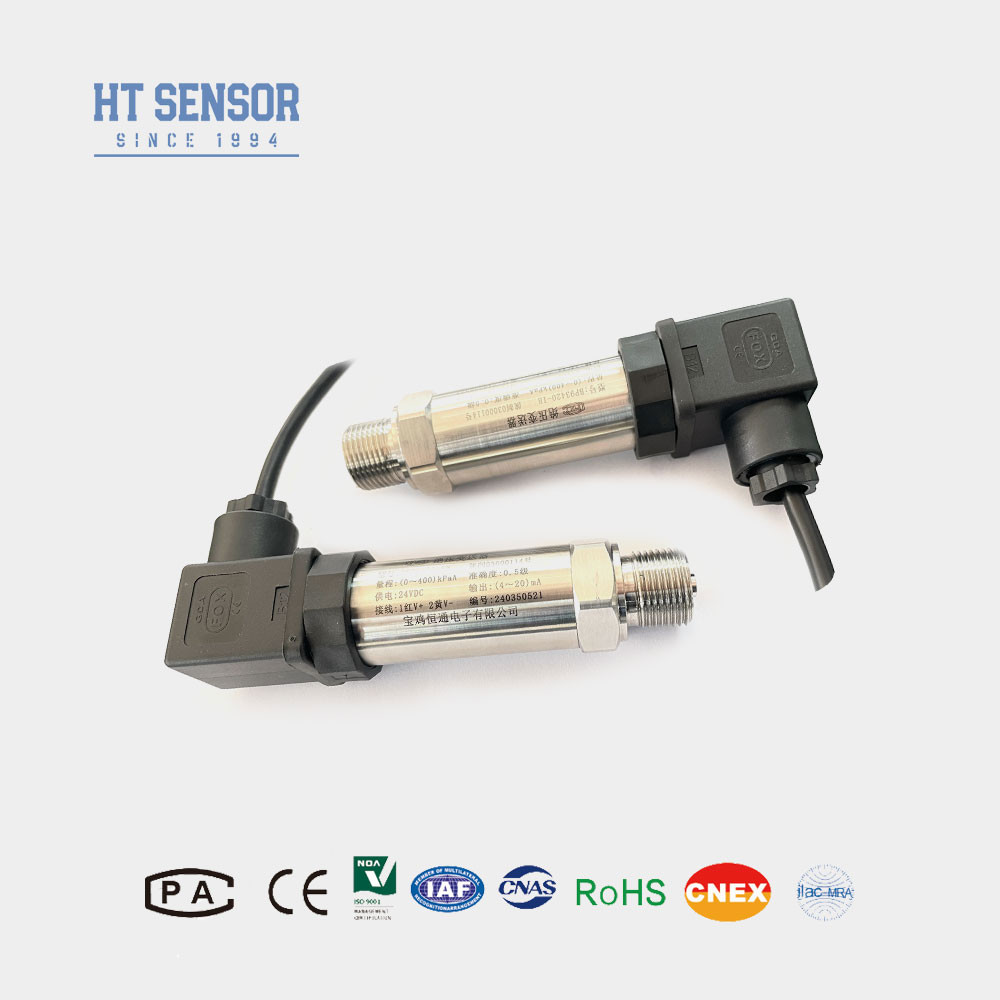

BP93420IB Μεταδότης πίεσης
Εισαγωγή μετασχηματιστή βιομηχανικού αισθητήρα πίεσης:
Ο αισθητήρας πίεσης βιομηχανικής χρήσης BP93420IB διαθέτει συγκολλημένο σχεδιασμό, καθιστώντας τον κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών.Το βασικό του συστατικό είναι το διάχυτο πυρίτιο της σειράς HT μεμονωμένο με λάδι στοιχείο που χρησιμεύει ως συσκευή μέτρησης σήματοςΟ αισθητήρας περιβάλλεται από ανοξείδωτο χάλυβα και σφραγίζεται με μια αέρια σφιχτή συγκόλληση, η οποία περιέχει ένα ενσωματωμένο κύκλωμα PCB επεξεργασίας σήματος που μετατρέπει την έξοδο του αισθητήρα σε ένα τυποποιημένο σήμα.Τα προϊόντα μας υποβάλλονται σε εκτεταμένες δοκιμές συστατικών και διαδικασίες γήρανσης για να εξασφαλιστεί αξιόπιστη λειτουργία σε ένα ευρύ φάσμα βιομηχανικών περιβάλλοντων.
Χαρακτηριστικά του προϊόντοςγια μετατροπέα βιομηχανικού αισθητήρα πίεσης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςγια μετατροπέα βιομηχανικού αισθητήρα πίεσης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσηςγια μετατροπέα βιομηχανικού αισθητήρα πίεσης |
| Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 10kPa... 20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
00,1% FS |
| Υστερέση |
00,1% FS |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,25 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
- 1Κατά την επιλογή του προϊόντος, οι πελάτες πρέπει να επαληθεύουν τη συμβατότητα μεταξύ του μετρούμενου μέσου και των μερών επαφής του προϊόντος.
- 2Παρακαλείστε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού στις εκρήξεις δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης κατά την παραγγελία.
- 3.Για τους πομπούς που έχουν παραγγελθεί με LCD ή LED οθόνη, η παροχή ισχύος δεν πρέπει να είναι μικρότερη από 20VDC.
- 4.Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να εξασφαλίσουν την ορθή γείωση τόσο του προϊόντος όσο και της τροφοδοσίας.
- 5.Το δαχτυλίδι O φθοριούχου ελαστικού έχει ονομαστική περιοχή θερμοκρασίας λειτουργίας από -20oC έως 250oC. Εάν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, πρέπει να επιλεγεί σφραγίδα O-ring EPDM.
- 6Το προεπιλεγμένο μήκος καλωδίου είναι 0 m, διαθέσιμο σε τρεις επιλογές υλικών.Παρακαλείστε να αναφέρετε το απαιτούμενο υλικό καλωδίου στην παραγγελία, εάν διαφέρει από το προεπιλεγμένο.
- 7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη κρούσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στη σειρά.

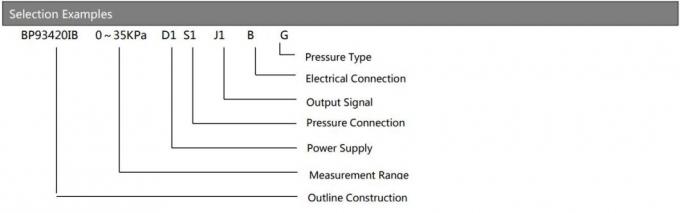

| Οδηγός παραγγελίας |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΒ |
Γενικός μεταβιβαστής πίεσης |
ΙΙΙ |
Δείχνει μεταδότης πίεσης |
| ΕΠ |
Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| ΑΝ |
Πυροσβεστικός μεταβιβαστής πίεσης |
ΙΙΙ/ΙΙΙ |
Γενικός/οθόνη μεταδότης πίεσης |
| IN |
Κλιματισμός Ειδικός πομπός πίεσης |
|
|
| IC |
Μεταδότης υψηλής πίεσης θερμοκρασίας |
|
|
| Δυναμικό IQ1/Δυναμικό IQ2 |
Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας |
|
|
| |
Πεδίο μέτρησης |
-Τίποτα.1. . .0~0.01...100MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
- Γενικά ερωτήματα:
- Ε: Ποια είναι τα καθοριστικά χαρακτηριστικά των αισθητήρων πίεσης σας;
- Απ: Οι αισθητήρες πίεσης που διαθέτουμε είναι γνωστοί για την υψηλή τους ακρίβεια, την εξαιρετική αντοχή και τη συνολική τους εξαιρετική απόδοση.Προσφέρουμε επίσης επιλογές προσαρμογής για να καλύψουμε τις ειδικές απαιτήσεις των πελατών.
-
- Ε: Μπορώ να ζητήσω εξατομικευμένες προδιαγραφές για την εφαρμογή μου;
- Α: Ασφαλώς. Η ομάδα μηχανικών μας έχει τις δυνατότητες να προσαρμόσει τα προϊόντα μας μέσω των υπηρεσιών OEM και ODM, επιτρέποντάς μας να ικανοποιήσουμε τις μοναδικές σας ανάγκες.
-
- Ε: Ποια είναι η τρέχουσα παραγωγική ικανότητα των εγκαταστάσεων παραγωγής σας;
- Οι εγκαταστάσεις παραγωγής μας είναι σε θέση να κατασκευάσουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να χειριστούμε μεγάλες παραγγελίες.συνιστούμε να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλό πρόγραμμα παραγωγής και έγκαιρη παράδοση.
-
- Ε: Ποιο είναι το τυπικό χρονοδιάγραμμα παράδοσης για τα προϊόντα σας;
- Α: Οι παραγγελίες τυποποιημένων μοντέλων έχουν συνήθως περίοδο παράδοσης 5 έως 8 εργάσιμες ημέρες, ενώ ο χρόνος παράδοσης για εξατομικευμένα προϊόντα μπορεί να ποικίλει.
-
- Ε: Πώς τιμολογούνται τα προϊόντα σας και υπάρχουν ευκαιρίες έκπτωσης;
- Α: Προσφέρουμε ανταγωνιστικές τιμές και διαθέτουμε εκπτώσεις, ειδικά για τις μεγάλες παραγγελίες ή τις μακροπρόθεσμες συνεργασίες.
-
- Ε: Ποια εγγύηση και υποστήριξη μετά την πώληση παρέχετε για τα προϊόντα σας;
- Α: Όλα τα προϊόντα μας έρχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής.συμπεριλαμβανομένης της εξ αποστάσεως βοήθειας επίλυσης προβλημάτων μέσω δικτύου υπολογιστών.
