BP9325 I2C Δείκτης μέτρησης σήματος Βιομηχανικός αισθητήρας πίεσης 304 αισθητήρας από ανοξείδωτο χάλυβα
Product Details
| Μοντέλο: | BP9325 | Τύπος πυρήνα: | Αισθητήρας πίεσης πυριτίου |
|---|---|---|---|
| Συμβατότητα MEDIA: | Αέρας, νερό και πετρέλαιο | Επενδύσεις: | 0~70°C |
| Εμπορικό σήμα: | HTαισθητήρας | Τύπος πίεσης: | Μετρητής, Απόλυτη, Σφραγισμένη πίεση |
| Υλικό στέγασης: | Ατσάλι ατσάλι | Έξοδος σήματος: | I2C |
| Αξιολόγηση ΙΠ: | IP65 | Σύνδεση: | G1/4 ή OEM |
| Επισημαίνω |
BP9325 Αισθητήρας βιομηχανικής πίεσης,Μέτρηση σήματος I2C Αισθητήρας βιομηχανικής πίεσης,304 από ανοξείδωτο χάλυβα βιομηχανικός αισθητήρας πίεσης |
||
Product Description

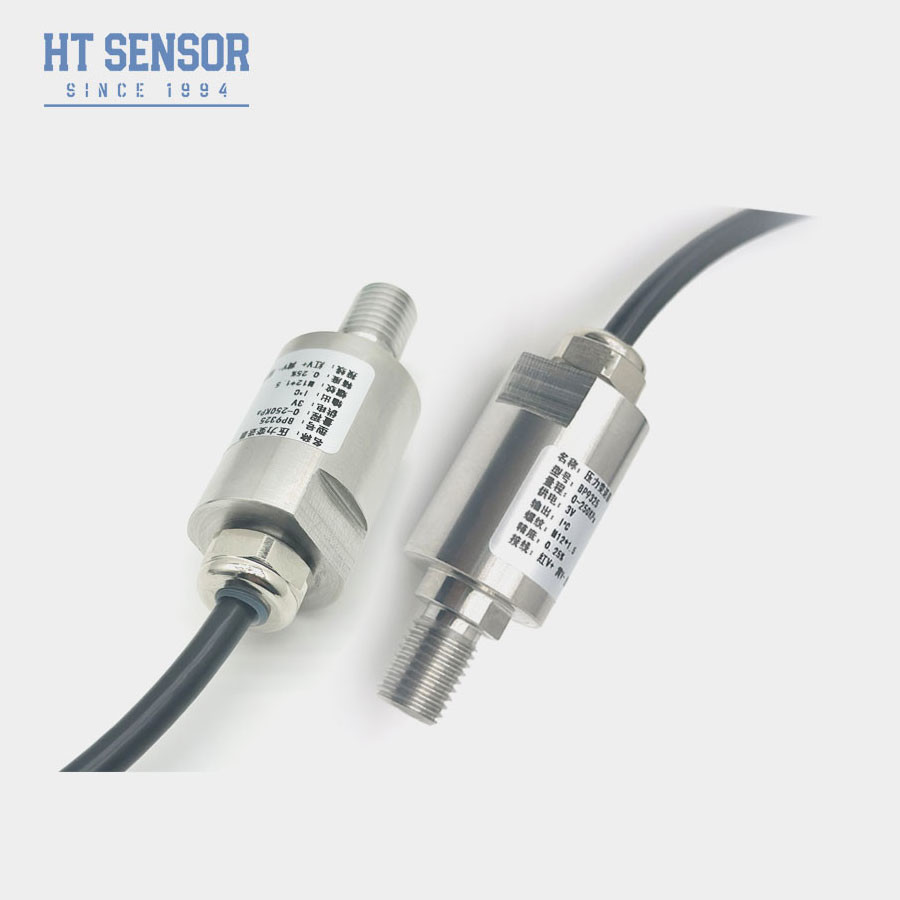

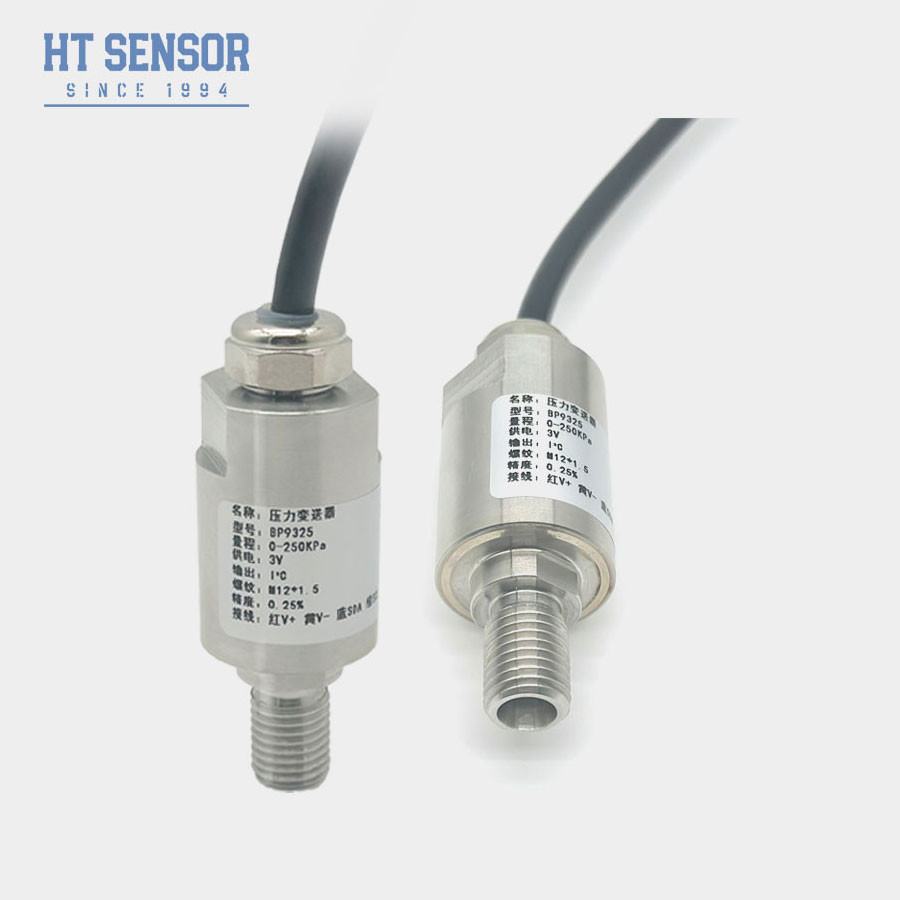

Αισθητήρας βιομηχανικής πίεσης BP9325-I2C με επιλογές μετρήσεων και απόλυτης πίεσης
Εξαγωγή I2C για βιομηχανικό αισθητήρα πίεσης πυριτίου BP9325
Αισθητήρας πίεσης πυεζοανταγωνιστικού πυριτίου BP9325-I2C
Προϊόν εισαγωγή βιομηχανικού αισθητήρα πίεσης
Ο αισθητήρας πίεσης BP9325-I2C υιοθετεί τον αυτο-αναπτυγμένο πυρήνα υδρογόνου πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα πυρήνα.Το κύκλωμα επεξεργασίας σήματος βρίσκεται στο εσωτερικό του περιβλήματος από ανοξείδωτο χάλυβαΤο προϊόν έχει υποβληθεί σε αυστηρές δοκιμές και έλεγχο γήρανσης για εξαρτήματα, ημιτελή προϊόντα και τελικά προϊόντα,διασφάλιση σταθερής και αξιόπιστης απόδοσης.
Χαρακτηριστικά του προϊόντος του αισθητήρα βιομηχανικής πίεσης
- Οικονομικό και συμπαγές
- Δύο 24-bit ADC για την απόκτηση πίεσης και θερμοκρασίας
- Πρότυπο πρωτόκολλο επικοινωνίας I2C
- Υλικό από ανοξείδωτο χάλυβα 316L
Εφαρμογές και Βιομηχανία των βιομηχανικών αισθητήρων πίεσης
- Μέτρηση πίεσης για μη διαβρωτικά μέσα σε ανοξείδωτο χάλυβα 316L
- Βιομηχανικές εγκαταστάσεις διεργασιών, όπως πετρελαϊκές, χημικές, μεταλλουργικές κλπ.
- Ναυπηγική και αεροδιαστημική βιομηχανία
- Υδραυλικά και πνευματικά συστήματα ελέγχου
- Διαδίκτυο πραγμάτων (IoT)
| Παραμέτροι απόδοσης του αισθητήρα βιομηχανικής πίεσης BP9325-I2C | |
| Πεδίο | - 100kPa... 0 35kPa... 3,5MPa... 100 MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση |
| Ηλεκτρική τροφοδοσία | 3.0V ∙ 3.6V DC |
| Σήμα εξόδου | Ψηφιακή I2C (πίεση, θερμοκρασία) |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό), ±0,5% (μέγιστο) |
| Επαναληψιμότητα και υστερέση | 00,02% F.S. (τυπικό), 0,05% F.S. (μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ±0,1% ΕΛ/έτος (τυπικό), ±0,2% ΕΛ/έτος (μέγιστο) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | -20-70°C (≤10MPa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -30°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Συνεχή ρεύμα λειτουργίας | 3 mA DC |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 50MΩ @50V DC |
| Βαθμός προστασίας | IP65 |
| Δαχτυλίδι | Φθοριούχο καουτσούκ |
| Βάρος | ~ 0,4 kg |
Πρωτόκολλο επικοινωνίας
Το BP-I2C χρησιμοποιεί το πρωτόκολλο λεωφορείου I2C για την επικοινωνία με εξωτερικές συσκευές.Το BP-IIC λειτουργεί ως συσκευή I2C slave, και η κύρια συσκευή μπορεί να επικοινωνεί μαζί της χρησιμοποιώντας τις ακόλουθες μορφές εντολών:
Όταν το BP-I2C ορίζεται σε ψηφιακή έξοδο (χρησιμοποιώντας την εντολή I2C 0xAC), το B[23:0] θα εκδοθεί σε τρία bytes αντίστοιχα.
Όταν χρησιμοποιείται η εντολή 0xAC I2C για την ανάγνωση των βαθμονωμένων δεδομένων 5 bytes, οι πληροφορίες θερμοκρασίας παρέχονται από τα δύο τελευταία bytes των δεδομένων 16 bit.Οι χρήστες μπορούν εύκολα να μετατρέψουν την τιμή T σε πραγματική θερμοκρασία χρησιμοποιώντας τον ακόλουθο τύπο:
Σημείωση: Η προεπιλεγμένη τιμή γέφυρας είναι 10% ~ 90%, το μηδενικό σημείο γέφυρας αισθητήρα αντιστοιχεί σε 10%, το πλήρες σημείο αντιστοιχεί σε 90%.Η έξοδος θερμοκρασίας απαιτεί προσαρμογή.
| Υπενθύμιση επιλογής |
1.Προσβεβαιώστε ότι το μέγεθος του πυρήνα ταιριάζει με το περίβλημα του πομπού κατά τη διάρκεια της συναρμολόγησης για να επιτευχθεί η απαιτούμενη αεροστεγνότητα.
2.Συναρμολογήστε κατακόρυφα και πιέστε ομοιόμορφα για να αποφευχθεί το μπλοκάρισμα ή η βλάβη του πίνακα αντιστάθμισης.
3Το μέσο μέτρησης πρέπει να είναι συμβατό με το υλικό του κεντρικού σκελετού διαφράγματος (316L).
4.Μην πιέζετε το διάφραγμα του αισθητήρα με κοφτερά αντικείμενα για να αποφευχθεί η παραμόρφωση ή διάτρηση που προκαλεί βλάβη στον πυρήνα.
5- Κρατήστε τον σωλήνα εξαερισμού του πυρήνα του μετρητή ανοιχτό στην ατμόσφαιρα.
6Εάν υπάρχουν αλλαγές στις καλώδια των καρφίτσες, ανατρέξτε στην ετικέτα που είναι προσαρτημένη στον πυρήνα.
