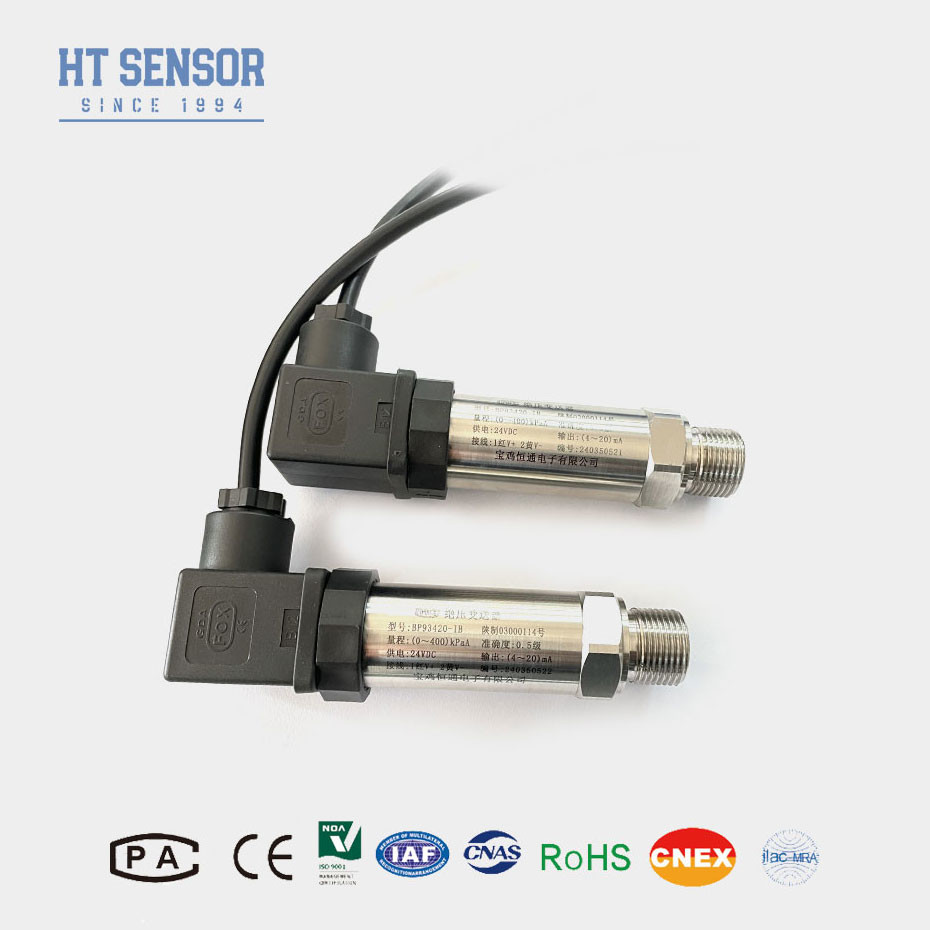

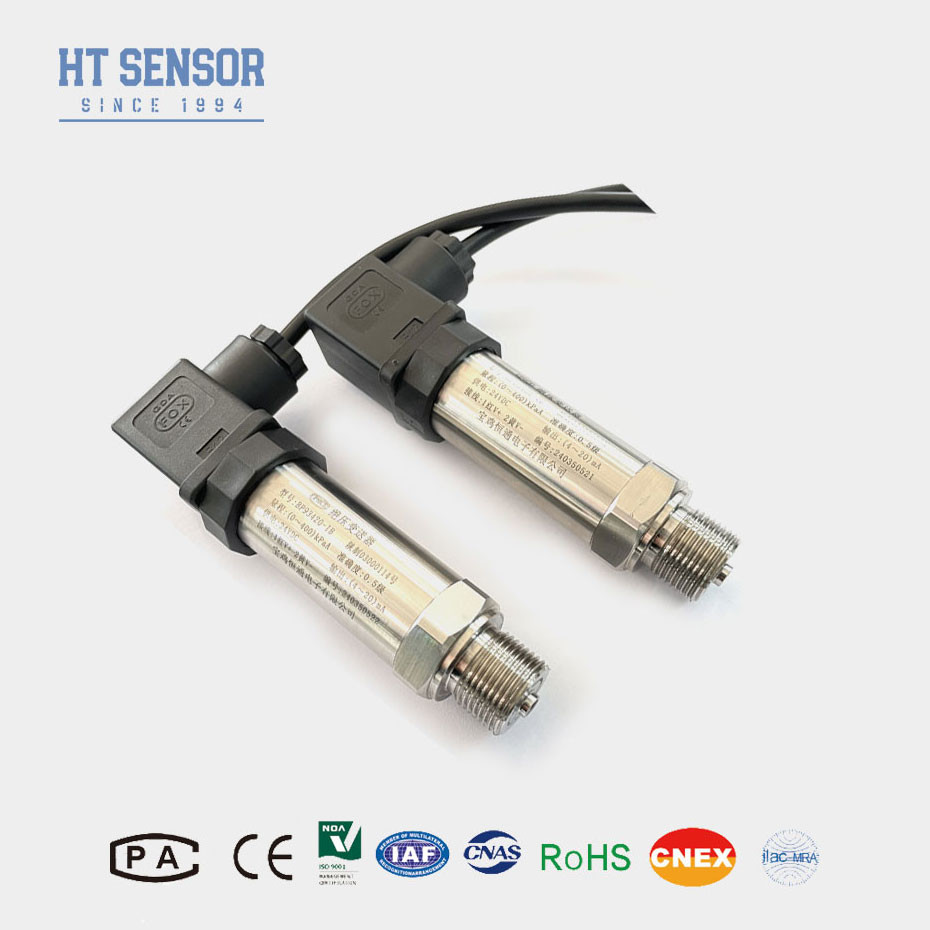

BP93420-IB Διαχυμένος αισθητήρας πίεσης πυριτίου Μεταδότης πίεσης υψηλής ακρίβειας
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Επισημαίνω |
Διαχυμένος αισθητήρας πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου BP93420-IB,Αισθητήρας πίεσης πυριτίου υψηλής ακρίβειας |
||
Product Description
BP93420IBΜεταδότης πίεσης υψηλής ακρίβειας διαχυμένου πυριτίου
Εισαγωγή:
BP93420IB Οι αισθητήρες πίεσης διάχυτου πυριτίου είναι ένας τύπος συσκευής ανίχνευσης πίεσης που χρησιμοποιεί τεχνολογία διάχυτου πυριτίου για τη μέτρηση των αλλαγών πίεσης.Αυτοί οι αισθητήρες αποτελούνται από ένα λεπτό διάφραγμα πυριτίου που παραμορφώνεται υπό πίεσηΗ αλλαγή αυτή στη αντίσταση μετατρέπεται στη συνέχεια σε ένα ηλεκτρικό σήμα το οποίο μπορεί να επεξεργαστεί και να ερμηνευθεί για να προσδιοριστεί η πίεση που εφαρμόζεται.Η τεχνολογία ψηφιακής αντιστάθμισης χρησιμοποιείται στη συνέχεια για τη βαθμονόμηση της θερμοκρασίας, της γραμμικότητας, της υστερέσης και της επαναληψιμότητας του αισθητήρα σε πολλαπλά σημεία.Ένα από τα κυριότερα πλεονεκτήματα των διαχυμένων αισθητήρων πίεσης από πυρίτιο είναι η υψηλή ευαισθησία και ακρίβεια των μετρήσεων πίεσης.καθιστώντας τα κατάλληλα για ένα ευρύ φάσμα εφαρμογών όπου είναι απαραίτητη η ακριβής παρακολούθηση της πίεσης.
Χαρακτηριστικά του προϊόντος
1. Υψηλή ακρίβεια
2Ευρύ εύρος πίεσης
3Γρήγορος χρόνος απόκρισης.
4. Συμπληρωματικό μέγεθος
5. Χαμηλή κατανάλωση ενέργειας
6Εξαιρετική γραμμικότητα.
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2.Οι αισθητήρες πίεσης διάχυτου πυριτίου προσφέρουν μια αξιόπιστη και οικονομικά αποδοτική λύση για τη μέτρηση της πίεσης σε διάφορες βιομηχανικές, αυτοκινητοβιομηχανικές, αεροδιαστημικές και ιατρικές εφαρμογές.παροχή ακριβών δεδομένων πίεσης σε πραγματικό χρόνο για σκοπούς παρακολούθησης και ελέγχου.
Δυναμικές παραμέτρους του αισθητήρα μεταφοράς πίεσης:
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0,03%F.S/oC ((≤100KPa) ±0,02%F.S/oC ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,03%F.S/oC ((≤100KPa) ±0,02%F.S/oC ((>100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,15 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Τεχνικές εντολές αισθητήρα μεταφοράς πίεσης |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Όταν παραγγέλνετε με LCD ή LED οθόνη κεφαλή του μετατροπέα, η ισχύς του πομπού δεν πρέπει να είναι μικρότερη από 20 VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη..
5Η ονομαστική περιοχή θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο ελαστικό είναι -20°C~ 250°C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20°C, θα πρέπει να επιλέγεται δαχτυλίδι σφράγισης τύπου EPDM O.
6Αν δεν υπάρχουν ειδικές οδηγίες, δεν μπορεί να χρησιμοποιηθεί καλώδιο ή υλικό καλωδίου πολυαιθυλενίου.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ισχυρών δονήσεων, άμεσης δύναμης αντίκτυπου, ισχυρή ηλεκτρομαγνητική ή ραδιοσυχνότητα παρεμβολές και άλλες ειδικές απαιτήσεις, παρακαλούμε ενημερώστε την εταιρεία μας και να αναφερθεί στην παραγγελία.

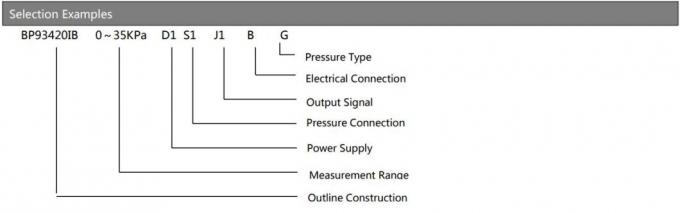

| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α:Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 20.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 3~5 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
