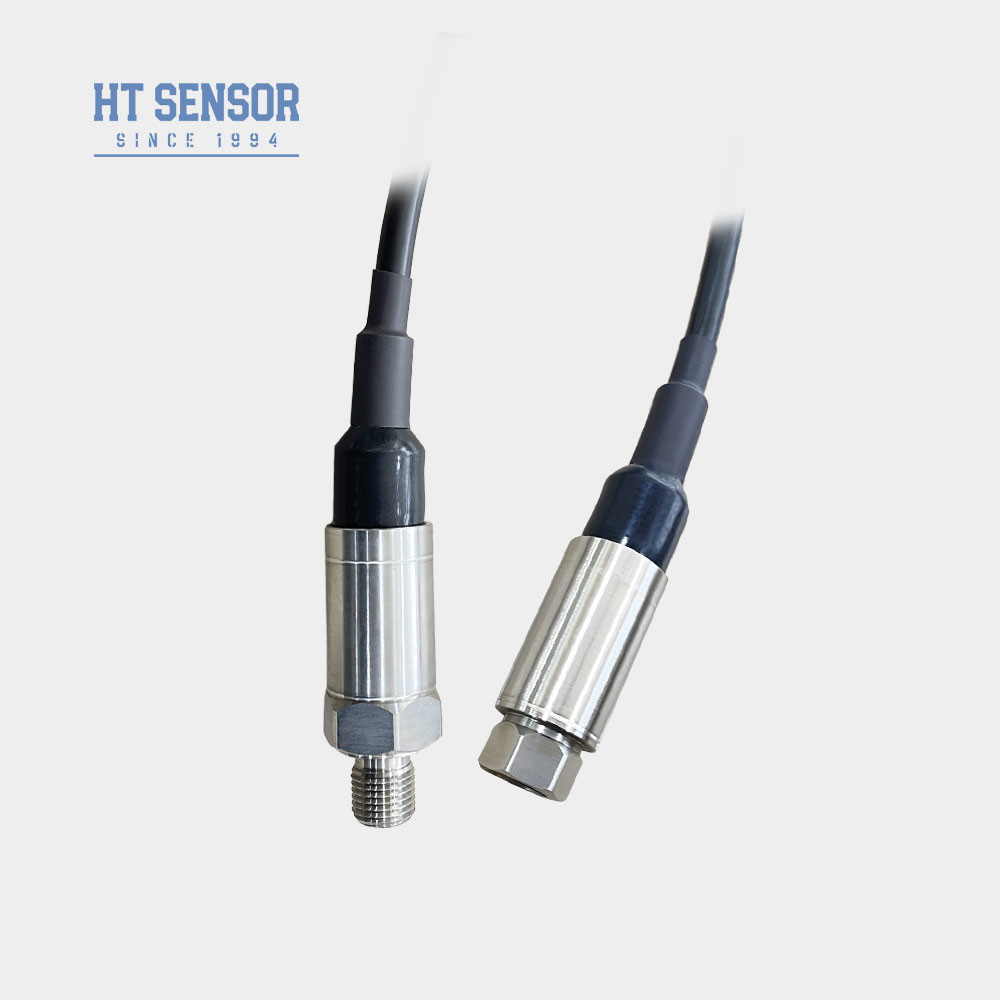

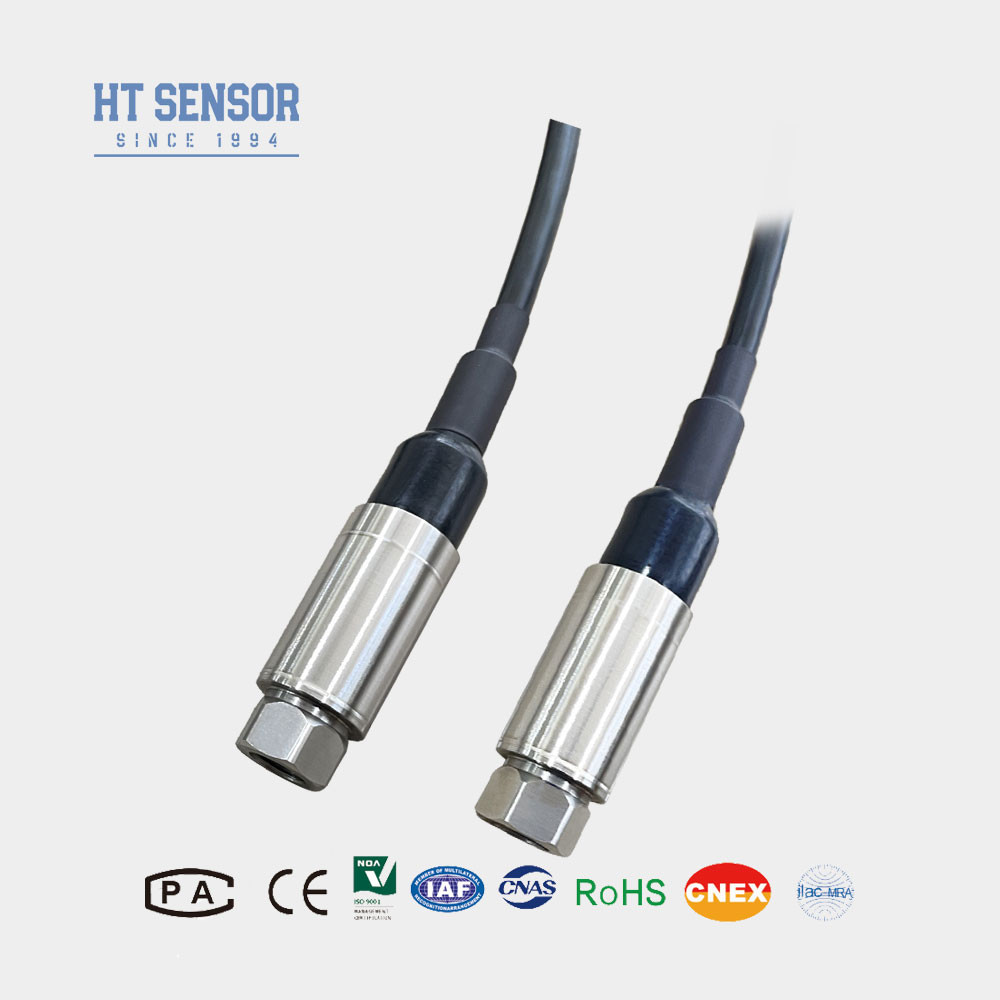

Ο μικρός μεταδότης αισθητήρα πίεσης BP156 είναι ένας συμπαγής μεταδότης πίεσης σε σχήμα ράβδου.Χρησιμοποιεί ένα υψηλής αξιοπιστίας πυριτίου πιεζοανταγωγικό αισθητήρα πίεσης ως ευαίσθητο πυρήνα και υποβάλλεται σε αντιστάθμιση θερμοκρασίαςΗ συσκευή διαθέτει αδιάβροχη δομή IP68.Κάθε συστατικό του προϊόντος είναι προσεκτικά σχεδιασμένο, διερευνώνται, επικυρώνονται μέσω διαδικασιών, αποθεματίζονται, υποβάλλονται σε δοκιμές ανάκαμψης με κυκλικό φορτίο, δοκιμές γήρανσης και δοκιμές προσομοίωσης περιβάλλοντος για τη διασφάλιση της σταθερότητας και της αξιοπιστίας.
Χαρακτηριστικά του προϊόντοςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Ευρύ εύρος μετρήσεων, δομή από ανοξείδωτο χάλυβα.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης του μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Παραδείγματα επιλογήςμε ανιχνευτή πίεσης mini DIN |
- Επιλογή προϊόντος και υπενθυμίσεις χρήσης:
- Διασφαλίζεται η συμβατότητα μεταξύ του μέσου επεξεργασίας και των υγροποιημένων τμημάτων.
- Τα ανθεκτικά σε έκρηξη μοντέλα δεν περιλαμβάνουν ψηφιακές οθόνες.
- Εγκαταστήστε προστασία από κεραυνό και αξιόπιστη γείωση για σταθερή λειτουργία.
- Χρησιμοποιήστε δαχτυλίδια O EPDM για θερμοκρασίες λειτουργίας κάτω του μηδέν (-20 °C).
- Καλώδιο που δεν περιλαμβάνεται από προεπιλογή· αν απαιτείται, προσδιορίστε PE, PVC ή PTFE.
- Ενημερώστε μας για ειδικές απαιτήσεις όπως δονήσεις, πρόσκρουση ή EMI.
| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
