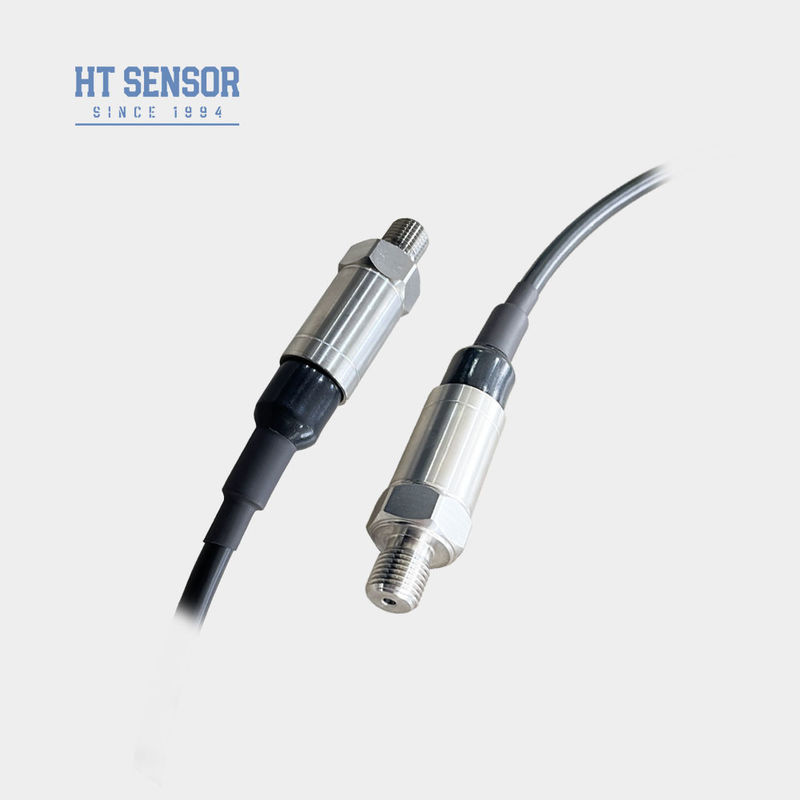

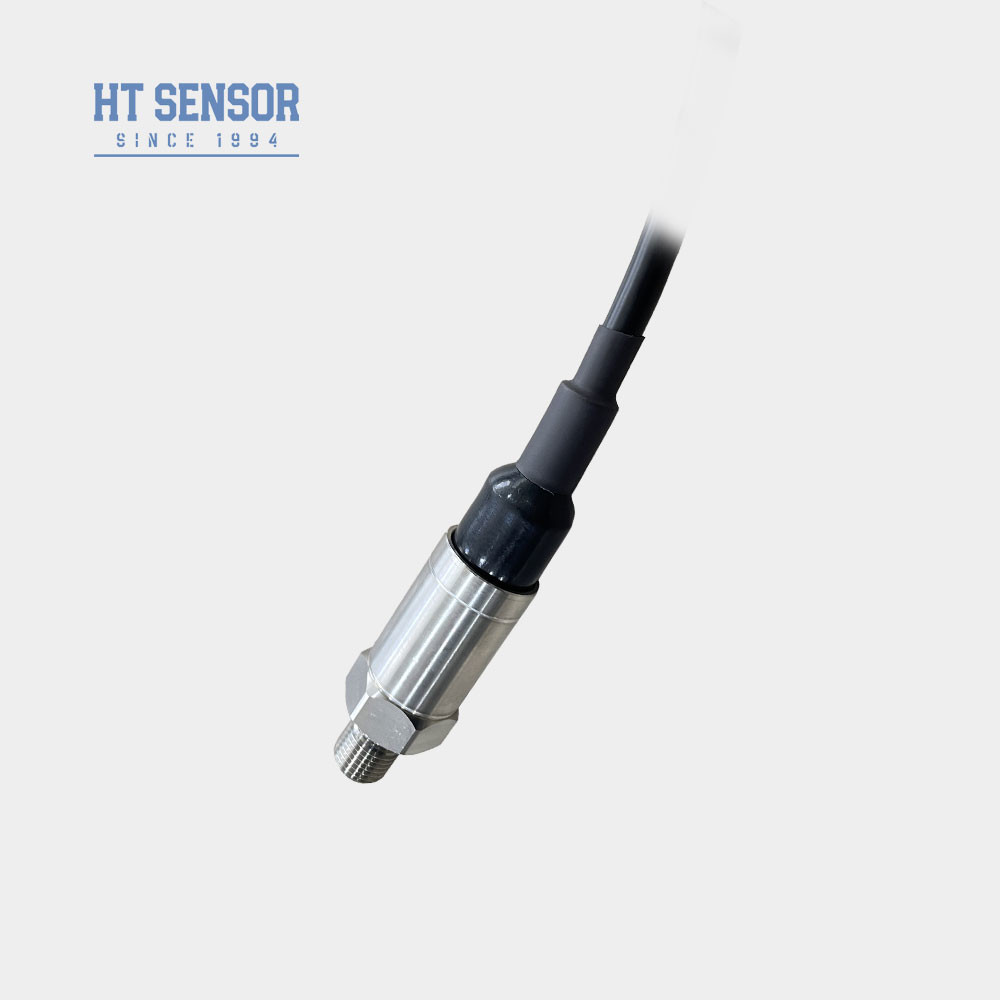

Ο Compact BP156 Industrial Pressure Transmitter. Διαθέτει έναν υψηλής αξιοπιστίας πυρίτιο πιεζοανταποκρούσιμο αισθητήρα πίεσης.και τυποποιημένη βιομηχανική παραγωγήΣχεδιασμένο με ένα υδροστερό περίβλημα IP68. Υποβάλλεται σε αυστηρές δοκιμές και επικύρωση για μακροχρόνια σταθερότητα και αξιοπιστία.
Χαρακτηριστικά του προϊόντοςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Ευρύ εύρος μετρήσεων, δομή από ανοξείδωτο χάλυβα.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης του μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Παραδείγματα επιλογήςμε ανιχνευτή πίεσης mini DIN |
- Επιλογή προϊόντος και υπενθυμίσεις χρήσης:
- Διασφαλίζεται η συμβατότητα μεταξύ του υπό δοκιμή μέσου και των βρεγμένων τμημάτων του προϊόντος.
- Τα ανθεκτικά σε έκρηξη μοντέλα δεν περιλαμβάνουν ψηφιακές οθόνες.
- Οι πομποί με οθόνες LCD/LED απαιτούν ελάχιστη παροχή ενέργειας 20VDC.
- Εγκαταστήστε προστασία από κεραυνό και αξιόπιστη γείωση για να εξασφαλιστεί αξιόπιστη λειτουργία.
- Για θερμοκρασίες κάτω των -20°C, χρησιμοποιήστε δαχτυλίδια O EPDM αντί για φθοριούχο ελαστικό.
- Καλώδιο που δεν περιλαμβάνεται ως προεπιλογή. Επιλέξτε μεταξύ PE, PVC ή PTFE εάν απαιτείται.
- Ενημερώστε μας για ειδικές απαιτήσεις όπως δονήσεις, αντίκτυπα ή EMI για προσαρμοσμένες λύσεις.
| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
Ε1:Είναι Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για παραλαβή,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
