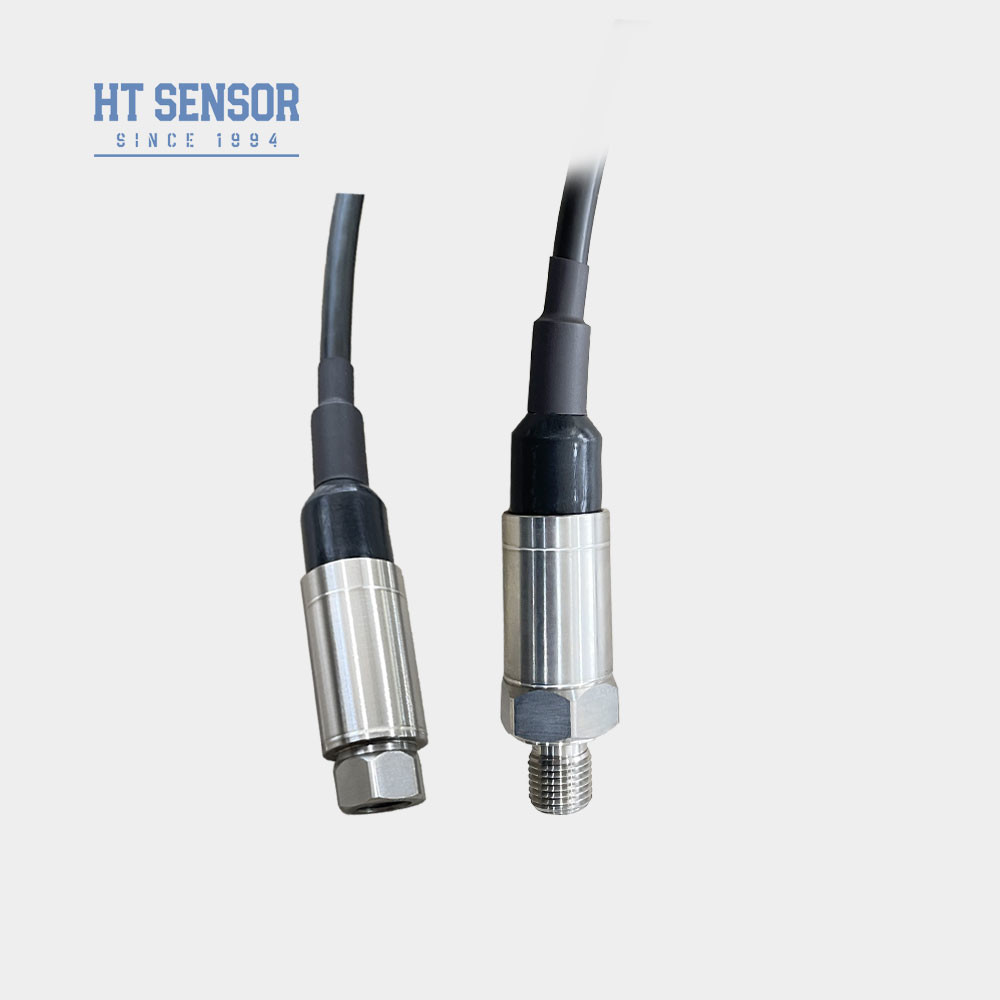

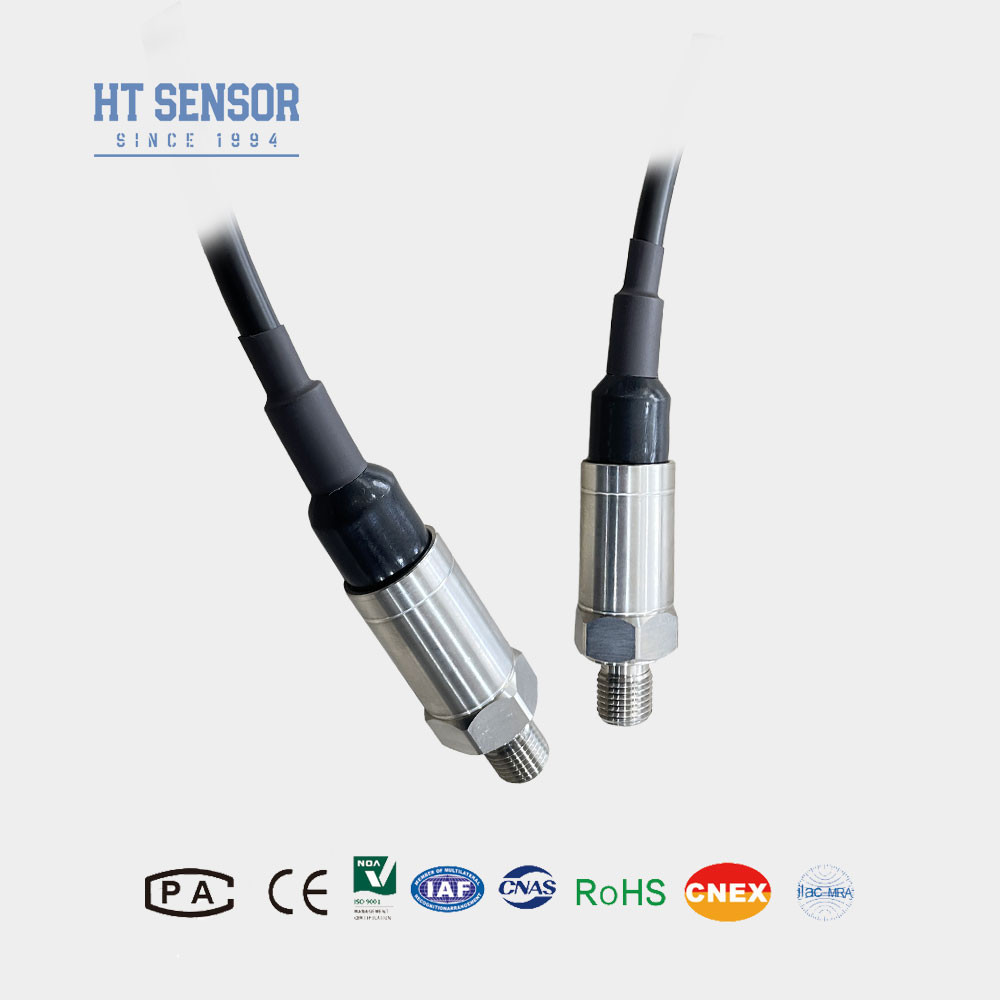

Ο BP156 Compact Rod-Style Βιομηχανικός Μεταβιβαστής ΠίεσηςΑισθητήραςΧρησιμοποιεί έναν υψηλής απόδοσης πυριτίου πιεζοαποσταλτικό αισθητήρα πίεσης ως το βασικό στοιχείο αισθητήρα. Ενσωματώνει προηγμένη αντιστάθμιση θερμοκρασίας, ψηφιακή διόρθωση κυκλώματος,και προετοιμασία σήματος για την παροχή τυποποιημένων βιομηχανικών και δικτυακών σημάτων εξόδουΔιαθέτει ένα ανθεκτικό υδατοασφαλές κτίριο IP68 σχεδιασμένο για απαιτητικά βιομηχανικά περιβάλλοντα. Κάθε στοιχείο είναι σχολαστικά σχεδιασμένο, ελεγχόμενο,και επικυρώθηκε μέσω αυστηρών διαδικασιών, συμπεριλαμβανομένης της ανακούφισης από την τάση κυκλικής φόρτισης, δοκιμές γήρανσης και προσομοιώσεις περιβάλλοντος για τη διασφάλιση μακροπρόθεσμης σταθερότητας και αξιοπιστίας.
Χαρακτηριστικά του προϊόντοςτου μικρού βιομηχανικού αισθητήρα μεταφοράς πίεσης:
1Ευρύ εύρος μετρήσεων, δομή από ανοξείδωτο χάλυβα.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
ΕφαρμογέςΜίνι βιομηχανική πίεσηαισθητήρας πομπού:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης Μίνι βιομηχανική πίεσηαισθητήρας ransmitter: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Παραδείγματα επιλογήςμε ανιχνευτή πίεσης mini DIN |
- Κατά την επιλογή ενός προϊόντος, είναι σημαντικό να εξασφαλίζεται ότι το υπό δοκιμή μέσο είναι συμβατό με τα υγροποιημένα μέρη της συσκευής.
- Παρακαλείστε να σημειώσετε ότι τα μοντέλα ανθεκτικών σε έκρηξη μεταβιβαστών πίεσης δεν είναι εξοπλισμένα με ψηφιακή οθόνη.
- Για τους πομπούς με κεφαλές οθόνης LCD ή LED, η τάση τροφοδοσίας δεν πρέπει να είναι μικρότερη από 20VDC για να εξασφαλίζεται η ορθή λειτουργία.
- Για να διασφαλιστεί η αξιόπιστη μακροχρόνια λειτουργία, συνιστάται στους χρήστες να εγκαταστήσουν στην εγκατάσταση διατάξεις προστασίας από κεραυνό και να εξασφαλίσουν ότι το προϊόν και η τροφοδοσία με ηλεκτρική ενέργεια είναι σωστά γειωμένα.Αυτό βοηθά στην προστασία από ηλεκτρικές τάσεις και παρεμβολές..
- Το ονομαστικό εύρος θερμοκρασίας λειτουργίας για δαχτυλίδια O από φθοριούχο ελαστικό είναι -20°C έως 250°C. Εάν η εφαρμογή απαιτεί θερμοκρασίες κάτω των -20°C,Αντίθετα, θα πρέπει να επιλέγονται O-ring EPDM για να εξασφαλίζεται αξιόπιστη σφραγίδα..
- Αν απαιτείται καλώδιο, υπάρχουν τρεις διαθέσιμες επιλογές υλικών: πολυαιθυλένιο (PE), πολυβινυλοχλωρίδιο (PVC) και πολυτετραφθορεθυλένιο (PTFE).Εκτός εάν ορίζεται διαφορετικά, το υλικό καλωδίου προεπιλογής θα είναι πολυαιθυλένιο.
- Για ειδικές απαιτήσεις εφαρμογής, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση ή υψηλές ηλεκτρομαγνητικές/ασύρματες παρεμβολές,Παρακαλούμε ενημερώστε μας εκ των προτέρων ώστε να μπορούμε να προτείνουμε και να παρέχουμε την κατάλληλη προσαρμοσμένη λύση.
- Αυτή η πιο λεπτομερή μορφή παραγράφου καλύπτει τις ίδιες πληροφορίες με πιο ολοκληρωμένο τρόπο, παρέχοντας πρόσθετο πλαίσιο και εξήγηση για κάθε βασικό σημείο.Αυτό μπορεί να είναι χρήσιμο για εφαρμογές όπου απαιτείται πιο εμπεριστατωμένη καθοδήγηση.
| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
