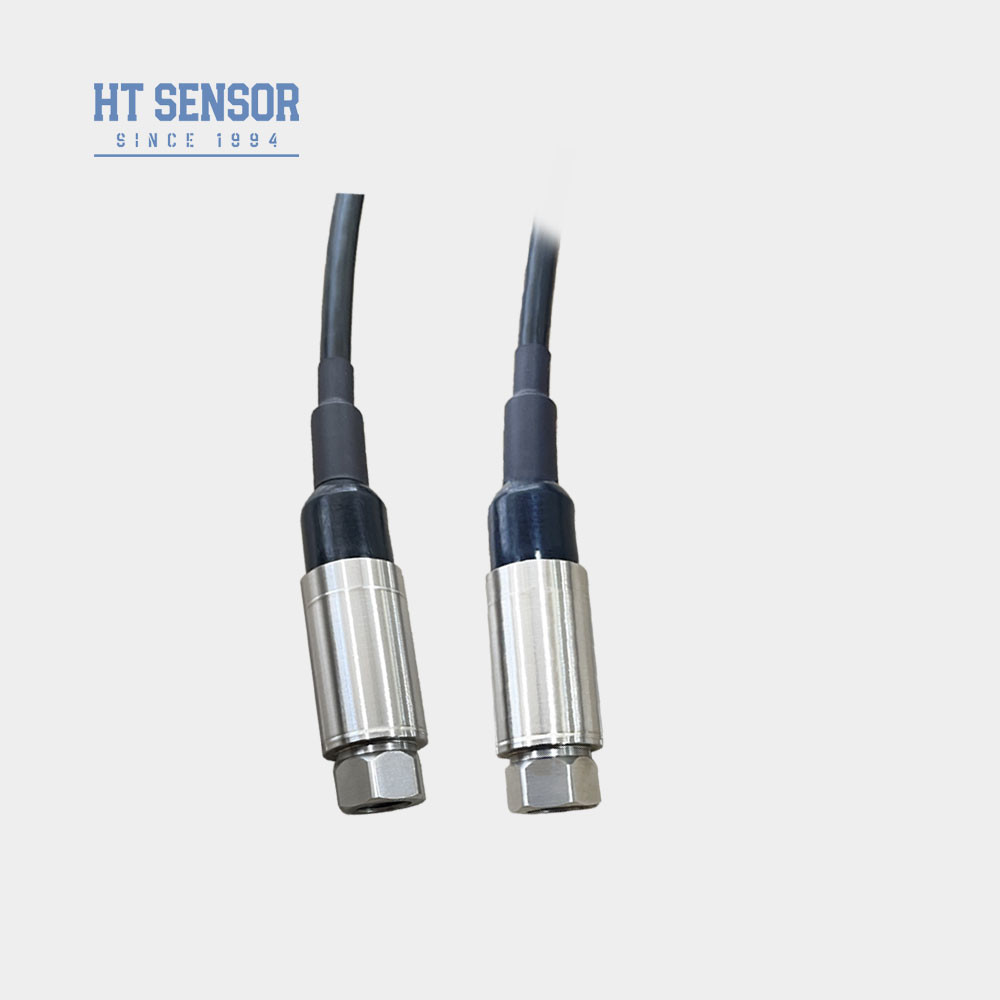

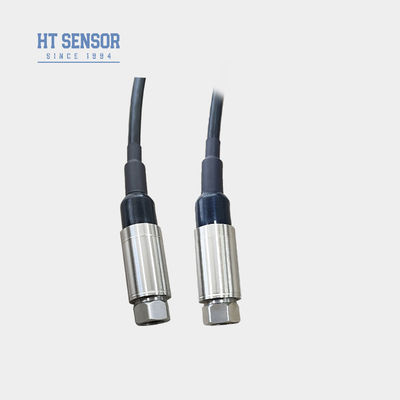

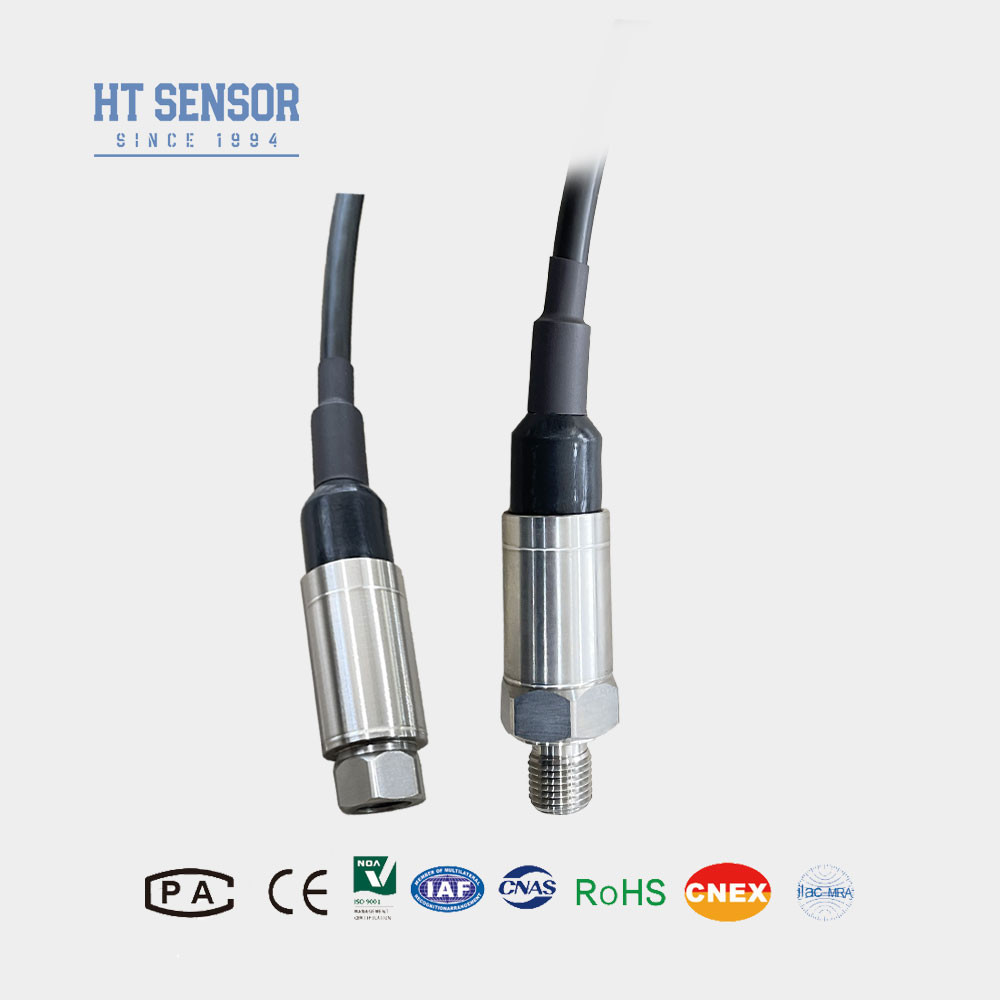

BP156 Βιομηχανικός αισθητήρας πίεσης Κάθε συστατικό του BP156 είναι σχολαστικά σχεδιασμένο, ελέγχεται και επικυρώνεται μέσω μιας εκτεταμένης σειράς δοκιμών και προσομοιώσεων.επιταχυνόμενες δοκιμές γήρανσηςΤο αποτέλεσμα είναι ένας πομπός πίεσης που παρέχει ακριβήσταθερή απόδοση καθ' όλη τη διάρκεια της ζωής της.
Παρέχοντας μια πιο λεπτομερή και περιγραφική επισκόπηση των βασικών χαρακτηριστικών και δυνατοτήτων του BP156,Αυτή η διευρυμένη αφήγηση βοηθά στην καλύτερη επικοινωνία της αξίας του προϊόντος στους πιθανούς πελάτεςΤο πρόσθετο πλαίσιο και οι τεχνικές λεπτομέρειες μπορούν να συμβάλουν στην οικοδόμηση εμπιστοσύνης στην ποιότητα και την καταλληλότητα του πομπού για απαιτητικές βιομηχανικές εφαρμογές.
Χαρακτηριστικά του προϊόντοςτου μικρού βιομηχανικού αισθητήρα μεταφοράς πίεσης:
1Ευρύ εύρος μετρήσεων, δομή από ανοξείδωτο χάλυβα.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
ΕφαρμογέςΜίνι βιομηχανική πίεσηαισθητήρας πομπού:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης Μίνι βιομηχανική πίεσηαισθητήρας ransmitter: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Παραδείγματα επιλογήςμε ανιχνευτή πίεσης mini DIN |
Κατευθυντήριες γραμμές εφαρμογής του προϊόντος
- Κατά την επιλογή μιας συσκευής μέτρησης πίεσης, είναι κρίσιμο να εξασφαλίζεται η συμβατότητα μεταξύ του μέσου επεξεργασίας και των υγροποιημένων συστατικών του προϊόντος.Αυτό θα αποτρέψει τυχόν πιθανά προβλήματα που προκαλούνται από υλική ασυμβατότητα.
- Παρακαλείστε να σημειώσετε ότι οι ανθεκτικοί σε έκρηξη πομποί πίεσης δεν είναι εξοπλισμένοι με ψηφιακή οθόνη.
- Για να διασφαλιστεί η αξιόπιστη μακροχρόνια λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν στην εγκατάσταση διατάξεις προστασίας από κεραυνό και να εξασφαλίσουν ότι το προϊόν και η τροφοδοσία με ηλεκτρική ενέργεια είναι κατάλληλα γειωμένα.Αυτό βοηθά στην προστασία από ηλεκτρικές τάσεις και παρεμβολές..
- Το ονομαστικό εύρος θερμοκρασίας λειτουργίας για δαχτυλίδια O από φθοριούχο ελαστικό είναι -20°C έως 250°C. Εάν η εφαρμογή απαιτεί θερμοκρασίες κάτω των -20°C,Αντίθετα, θα πρέπει να επιλέγονται O-ring EPDM για να εξασφαλίζεται αξιόπιστη σφραγίδα..
- Αν απαιτείται καλώδιο, υπάρχουν τρεις διαθέσιμες επιλογές υλικών: πολυαιθυλένιο (PE), πολυβινυλοχλωρίδιο (PVC) και πολυτετραφθορεθυλένιο (PTFE).Εκτός εάν ορίζεται διαφορετικά, το υλικό καλωδίου προεπιλογής θα είναι πολυαιθυλένιο.
- Για ειδικές απαιτήσεις εφαρμογής, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση ή υψηλές ηλεκτρομαγνητικές/ασύρματες παρεμβολές,Παρακαλούμε ενημερώστε μας εκ των προτέρων ώστε να μπορούμε να προτείνουμε και να παρέχουμε την κατάλληλη προσαρμοσμένη λύση.
- Αυτή η πιο λεπτομερή μορφή παραγράφου καλύπτει τις ίδιες πληροφορίες με πιο ολοκληρωμένο τρόπο, παρέχοντας πρόσθετο πλαίσιο και εξήγηση για κάθε βασικό σημείο.Αυτό μπορεί να είναι χρήσιμο για εφαρμογές όπου απαιτείται πιο εμπεριστατωμένη καθοδήγηση.
| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Οι πομποί αισθητήρων πίεσης χαρακτηρίζονται από υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση, με τη δυνατότητα προσαρμογής.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες μέσω των υπηρεσιών OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να εκπληρώσουμε τις μεγάλες παραγγελίες.είναι σκόπιμο να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για ομαλή παραγωγή και προγραμματισμό παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: Τα τυποποιημένα μοντέλα έχουν συνήθως περίοδο παράδοσης 5~8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να διαφέρουν.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Προσφέρουμε ανταγωνιστικές τιμές με έκπτωση για τις μεγάλες παραγγελίες ή τις μακροπρόθεσμες συνεργασίες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Τα προϊόντα μας παρέχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής και η υπηρεσία μας μετά την πώληση εξασφαλίζει άμεσες απαντήσεις εντός 24 ωρών μαζί με υποστήριξη εξ αποστάσεως μέσω δικτύου υπολογιστών.
