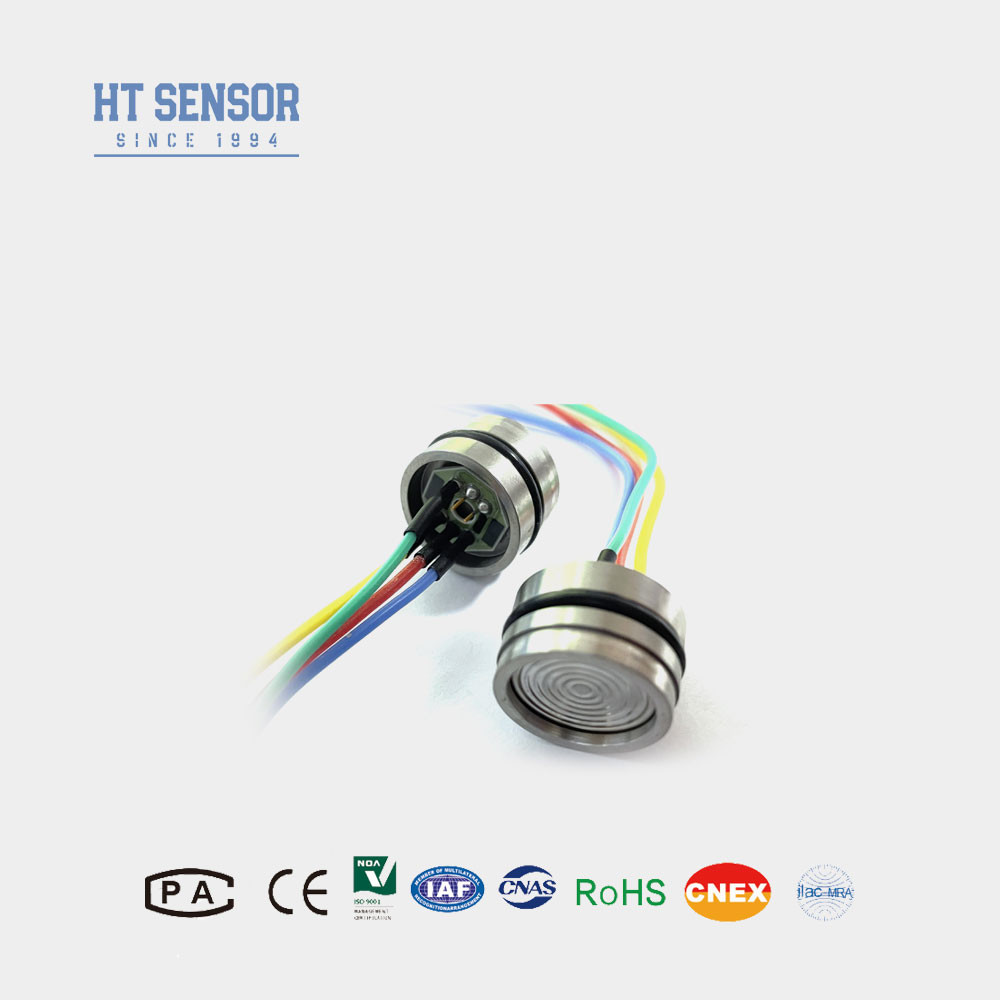

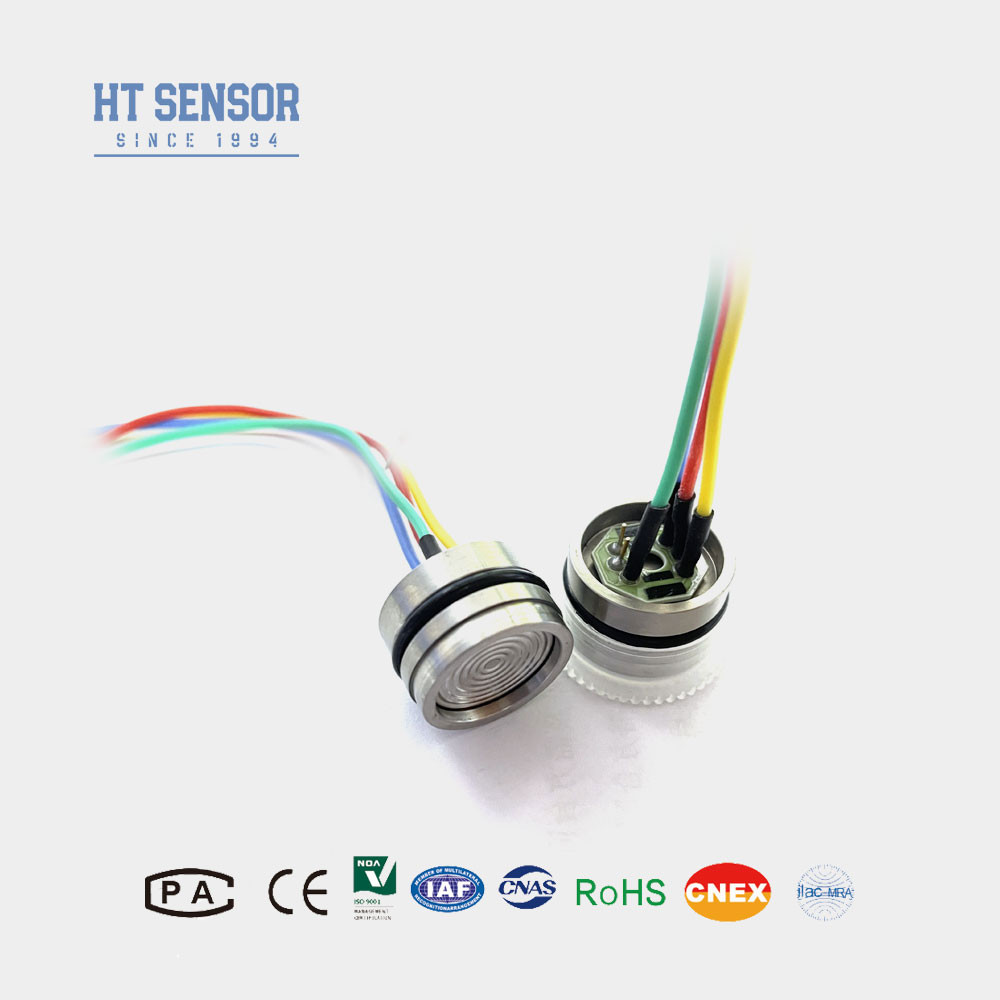

HT19 Πιεζοανταποκρουστικός αισθητήρας πίεσης πυριτίου για υψηλής ακρίβειας μέτρηση αισθητήρα πίεσης
Product Details
| Υλικό: | 316L | ελάχιστο εύρος: | 10KPA |
|---|---|---|---|
| Μέγιστο εύρος: | 60MPa | Προμήθεια: | 1.5mA (0,4-2,0mA) |
| ΚΑΕ: | Ναί | επιλέξιμος: | Χρυσόχρυσα καρφίτσα ή τετραχρώδες σύρμα σιλικόνης |
| Μοντέλο: | HT19 | Ψηλά: | 12 mm /15 mm |
| Ελαιο: | πυριτίου διάχυσης | Νήμα: | ΟΧΙ |
| Επισημαίνω |
Πιεζοανταποκρουστικός ανιχνευτής πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου υψηλής ακρίβειας,HT19 Πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου |
||
Product Description
HT19 Πιεζοανταποκρουστικός αισθητήρας πίεσης πυριτίου για υψηλής ακρίβειας μέτρηση αισθητήρα πίεσης
HT19 Πίεση πυριτίουΑισθητήρας
Εισαγωγή αισθητήρα πίεσης από πυρίτιο γεμάτο λάδι:
Προχωρημένο Σχεδιασμό για Βελτιωμένη Ανάγκη
- Ο αισθητήρας χρησιμοποιεί ένα βελτιστοποιημένο σχεδιασμό έντασης στη συγκολλημένη βάση, παρέχοντας βελτιωμένη σταθερότητα και ακρίβεια.
- Χρησιμοποιούνται προηγμένες τεχνολογίες SMT (Surface Mount Technology), σύνδεση χρυσού σύρματος και διαδικασίες συγκόλλησης διαφράγματος για την εξασφάλιση αξιόπιστης απόδοσης.
- Η επικάλυψη με υψηλό κενό, η εξάλειψη του στρες κύκλου πίεσης και οι επεξεργασίες γήρανσης υψηλής θερμοκρασίας βελτιώνουν περαιτέρω τη σταθερότητα και την επαναληπτικότητα του αισθητήρα.
Χαρακτηριστικά του προϊόντοςανιχνευτής πίεσης από πυρίτιο γεμάτο λάδι:
- Ευρύ φάσμα μετρήσεων:0~10KPa~100Mpa
- Πιεζοανταποκρουστικό συλλέκτη πυριτίου
- Πλήρης 316LSS, Πλήρης τιτάνιο ή διάφραγμα Hastelloy
- Στήριξη δαχτυλιδιών
- Υψηλή ακρίβεια και σταθερότητα.
Εφαρμογές από αισθητήρα πίεσης πυριτίου γεμάτο λάδι:
- Μέτρηση πίεσης αερίου και υγρού
- Εκμετάλλευση πετρελαίου
- Υδροδότηση, θερμοδότηση της πόλης
- Σύστημα ελέγχου διαδικασίας
- Επιθεώρηση αεροπορίας και ναυσιπλοΐας
- Υδραυλική πίεση
Ηλεκτρικά δεδομένα αισθητήρα πίεσης πυριτίου
- Προμήθεια:1.5mADC
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Αντίσταση μόνωσης:≥100MΩ/50VDC
- Η τάση μόνωσης: 500VAC μεταξύ της θήκης και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει βλάβη
- Μεσαία συμβατότητα: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
Δυναμικές προδιαγραφές του αισθητήρα πίεσης πυριτίου γεμάτου λάδι
| Παράμετροι απόδοσης: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ¢ 50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Θερμοκρασία λειτουργίας | -20 ¢80 | °C | |||
| Θέρμανση αποθήκευσης | -40 ¢125 | °C | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | 28 γραμμάρια | ||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερό ρεύμα 1,5mA και θερμοκρασία περιβάλλοντος 25°C. | |||||
Διάσταση
Σημείωση:
1Κατά τη διάρκεια της συναρμολόγησης, δώστε προσοχή στον συντονισμό του μεγέθους του πυρήνα και του σπιτιού του πομπού για την επίτευξη της απαιτούμενης αεροστεγνότητας.
2Κατά τη διάρκεια της διαδικασίας συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι κάθετα ευθυγραμμισμένο και εφαρμόστε ίση πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το υπό δοκιμή μέσο είναι ασυμβίβαστο με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφύγετε παραμόρφωση ή διάτρηση του διάφραγματος και βλάβη του πυρήνα.
5. Κρατήστε ανοιχτή την πύλη πίεσης του πυρήνα μετρητή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή.
6Εάν υπάρχει οποιαδήποτε αλλαγή στην καρφίτσα, παρακαλούμε ανατρέξτε στην ετικέτα του πραγματικού προϊόντος.
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
