19mm Πιεζοανταποκρουστικός αισθητήρας πίεσης πυριτίου Διαφράγμα Διαδικασίες συγκόλλησης εξασφαλίζουν την απόδοση

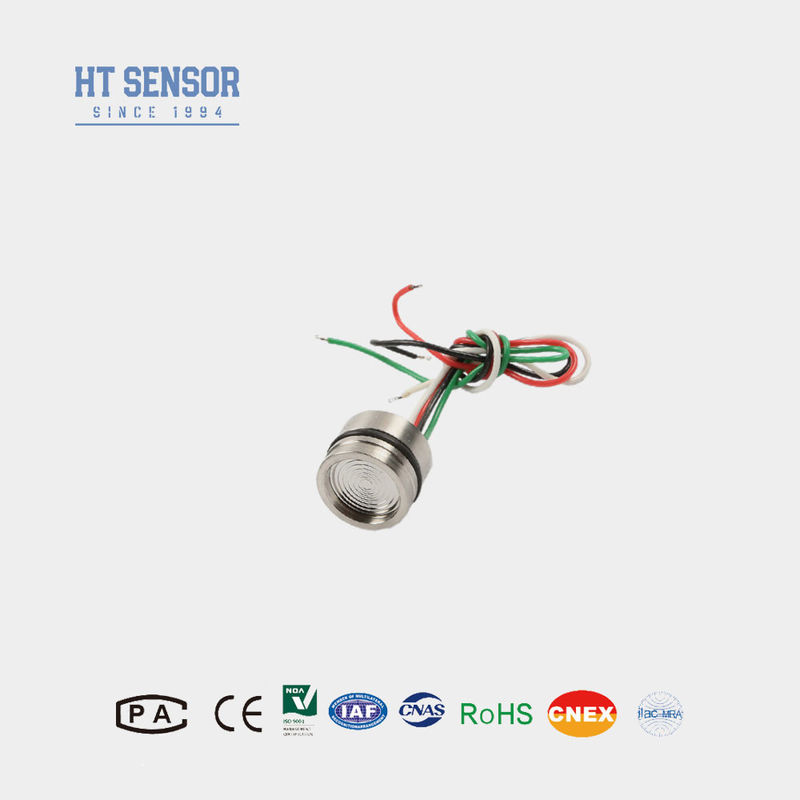

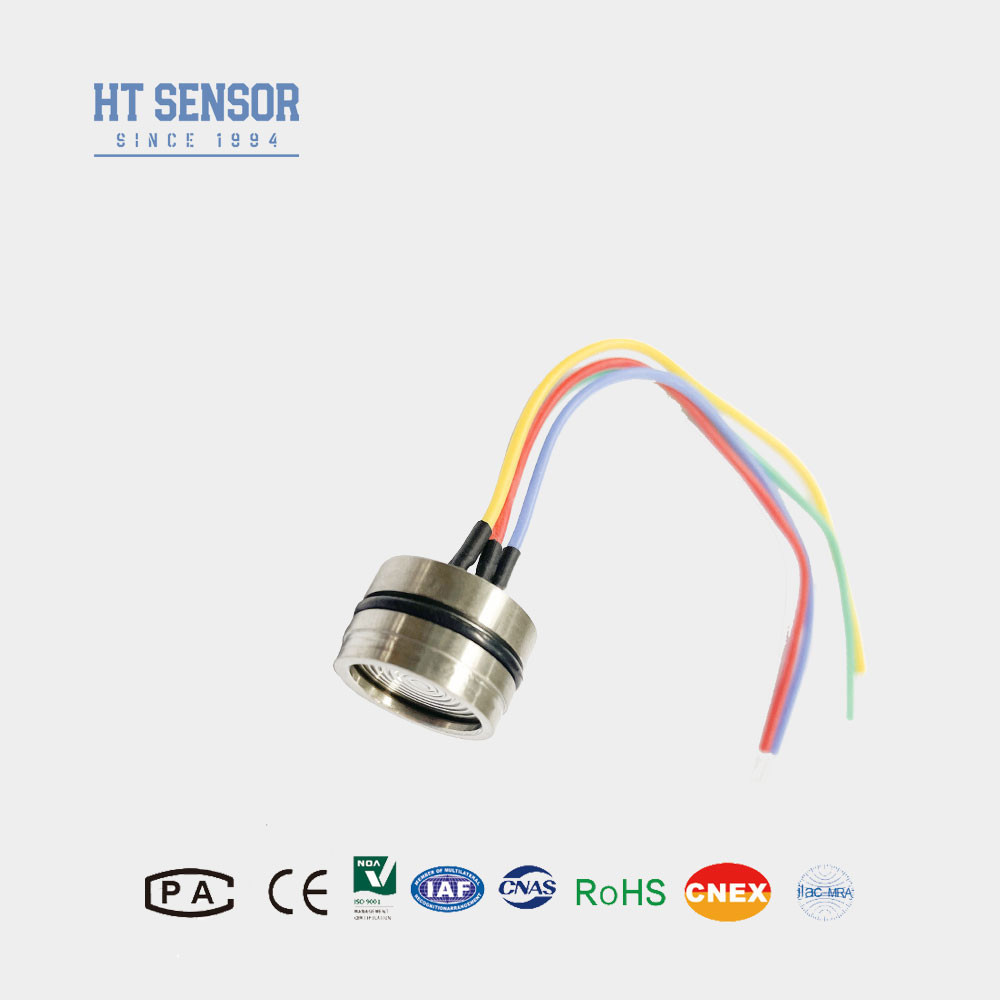

HT19 Πίεση πυριτίουΑισθητήρας
Εισαγωγή αισθητήρα πίεσης από πυρίτιο γεμάτο λάδι:
- Ο αισθητήρας ενσωματώνει ένα τσιπ πίεσης πυριτίου υψηλής σταθερότητας και υψηλής ακρίβειας διεθνούς κλάσης.
- Εφαρμόζονται εξελιγμένοι αλγόριθμοι αντιστάθμισης θερμοκρασίας για την παροχή ακριβών και αξιόπιστων μετρήσεων σε ευρύ φάσμα θερμοκρασιών λειτουργίας.
- Χρησιμοποιώντας πάνω από 30 χρόνια εμπειρογνωμοσύνης στην ανάπτυξη και την κατασκευή, ο αισθητήρας υποβάλλεται σε αυστηρές διαδικασίες ελέγχου ποιότητας για να εξασφαλίσει εξαιρετική αξιοπιστία και απόδοση.
- Η εξαιρετική σταθερότητα και δυνατότητες του προϊόντος έχουν κερδίσει ευρεία αναγνώριση και εμπιστοσύνη από τους χρήστες σε όλο τον κόσμο.
- Αυτές οι βελτιστοποιημένες περιγραφές τονίζουν το προηγμένο σχεδιασμό, την ακριβή μηχανική,και αυστηρά μέτρα ελέγχου της ποιότητας που συμβάλλουν στην εξαιρετική απόδοση και αξιοπιστία του πιεζοανταλλαστικού αισθητήρα πίεσης πυριτίου HT19.
Χαρακτηριστικά του προϊόντοςανιχνευτής πίεσης από πυρίτιο γεμάτο λάδι:
- Ευρύ φάσμα μετρήσεων:0~10KPa~100Mpa
- Πιεζοανταποκρουστικό συλλέκτη πυριτίου
- Πλήρης 316LSS, Πλήρης τιτάνιο ή διάφραγμα Hastelloy
- Στήριξη δαχτυλιδιών
- Υψηλή ακρίβεια και σταθερότητα.
Εφαρμογές από αισθητήρα πίεσης πυριτίου γεμάτο λάδι:
- Μέτρηση πίεσης αερίου και υγρού
- Εκμετάλλευση πετρελαίου
- Υδροδότηση, θερμοδότηση της πόλης
- Σύστημα ελέγχου διαδικασίας
- Επιθεώρηση αεροπορίας και ναυσιπλοΐας
- Υδραυλική πίεση
Ηλεκτρικά δεδομένα αισθητήρα πίεσης πυριτίου
- Προμήθεια:1.5mADC
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Αντίσταση μόνωσης:≥100MΩ/50VDC
- Η τάση μόνωσης: 500VAC μεταξύ της θήκης και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει βλάβη
- Μεσαία συμβατότητα: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
Δυναμικές προδιαγραφές του αισθητήρα πίεσης πυριτίου γεμάτου λάδι
| Παράμετροι απόδοσης: |
| Πεδίο μέτρησης |
Διάμετρος (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Απόλυτο (Α) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Σφραγισμένο |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Τύπος |
Μαξ |
Μονάδα |
| Γραμμικότητα |
±0.15 |
±0.3 |
% F.S |
| Επαναληψιμότητα |
0.05 |
0.1 |
% F.S |
| Υστερέση |
0.05 |
0.1 |
% F.S |
| Μηδενική έξοδος αντιστάθμισης |
0±1 |
0±2 |
mV |
| Πλήρης έκδοση |
≤ 20KPa |
50 ± 10 |
50±30 |
mV |
| ≥35kPa |
100±10 |
100±30 |
mV |
| Μηδενική μετατόπιση θερμοκρασίας. |
≤ 20KPa |
±1 |
±2 |
% F.S |
| ≥35kPa |
±0.5 |
±1 |
% F.S |
| Πλήρης κλίμακα θερμοκρασία. |
≤ 20KPa |
±1 |
±2 |
% F.S |
| ≥35kPa |
±0.5 |
±1 |
% F.S |
| Αντισταθμισμένος Temp. |
≤ 20KPa |
0 ¢ 50 |
°C |
| ≥35kPa |
0 ¢ 70 |
°C |
| Θερμοκρασία λειτουργίας |
-20 ¢80 |
°C |
| Θέρμανση αποθήκευσης |
-40 ¢125 |
°C |
| Επιτρεπόμενη υπερφόρτωση |
Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa |
|
| Πίεση έκρηξης |
5 φορές την πλήρη κλίμακα. |
|
| Μακροπρόθεσμη σταθερότητα |
0.2 % |
Ε.Χ./έτος |
| Υλικό διαφράγματος |
316L |
|
| Αντίσταση μόνωσης |
≥ 200MΩ 100VDC |
|
| Δονήσεις |
Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz |
|
| Σοκ |
100 g, 11 ms |
|
| Χρόνος απόκρισης |
≤ 1 ms |
|
| Σφραγίδα O-ring |
Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ |
|
| Μέσο πλήρωσης |
Ελαιόλαδο πυριτίου |
|
| Βάρος |
28 γραμμάρια |
|
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερό ρεύμα 1,5mA και θερμοκρασία περιβάλλοντος 25°C. |
Διάσταση
Σημείωση:
1Κατά τη διάρκεια της συναρμολόγησης, δώστε προσοχή στον συντονισμό του μεγέθους του πυρήνα και του σπιτιού του πομπού για την επίτευξη της απαιτούμενης αεροστεγνότητας.
2Κατά τη διάρκεια της διαδικασίας συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι κατακόρυφα ευθυγραμμισμένο και εφαρμόστε ίση πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το υπό δοκιμή μέσο είναι ασυμβίβαστο με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφύγετε παραμόρφωση ή διάτρηση του διάφραγματος και βλάβη στον πυρήνα.
5. Κρατήστε ανοιχτή την πύλη πίεσης του πυρήνα μετρητή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή.
6Εάν υπάρχει οποιαδήποτε αλλαγή στην καρφίτσα, παρακαλούμε ανατρέξτε στην ετικέτα του πραγματικού προϊόντος.
