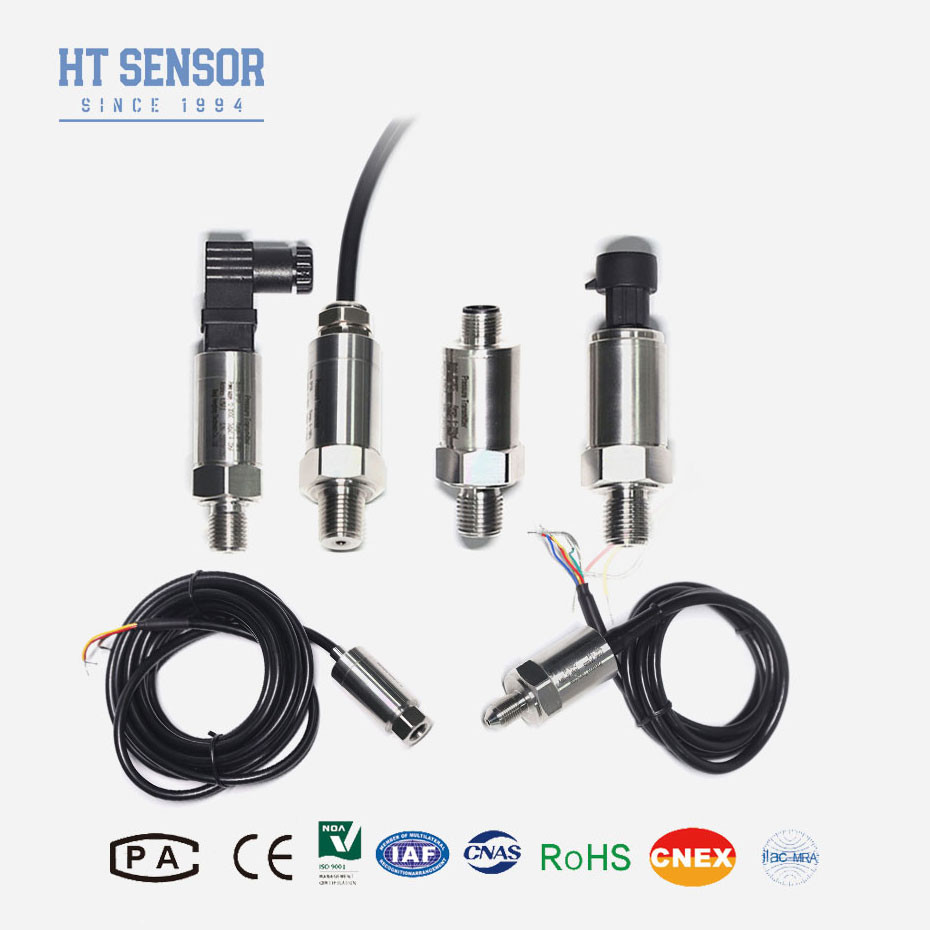

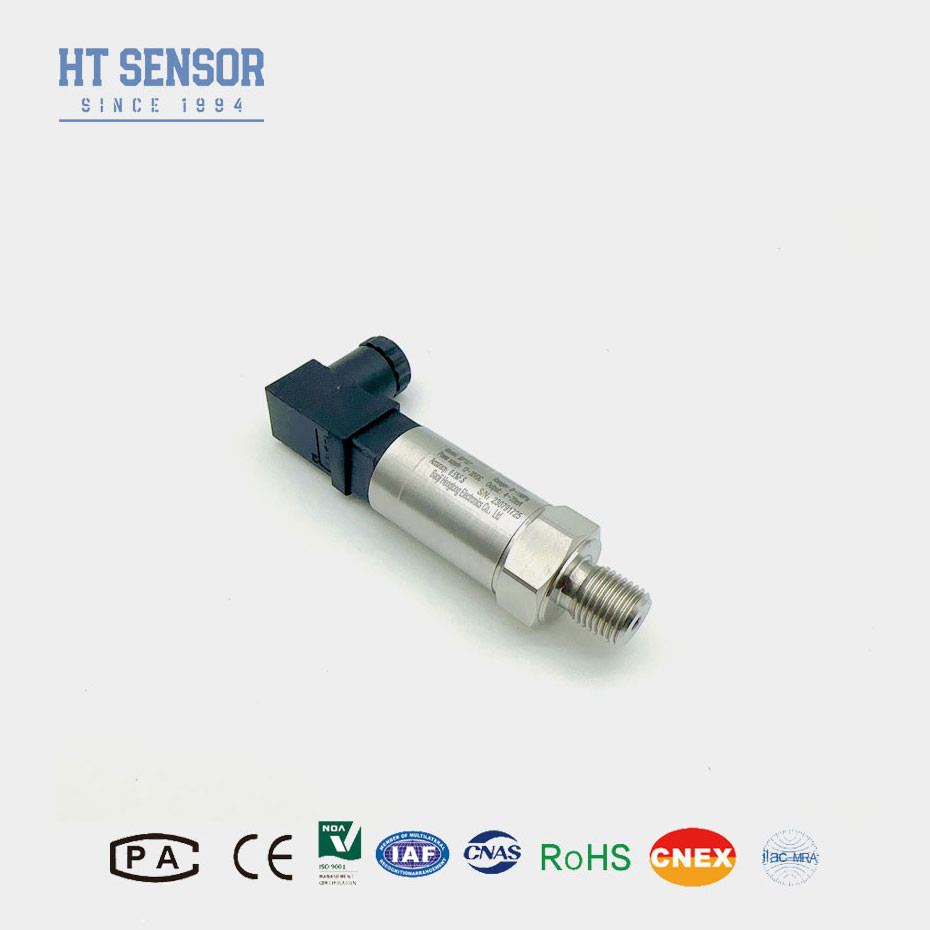

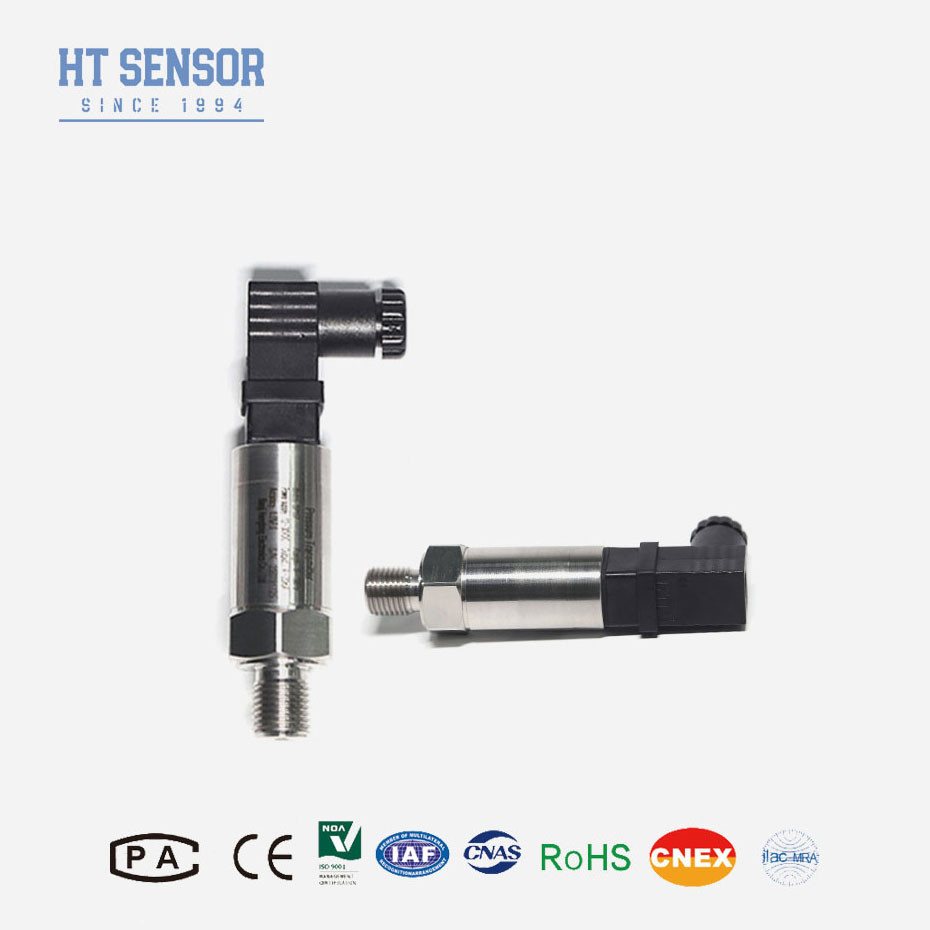

0.5-4.5VDC Έκδοση G1/4" Μετασχηματιστής μεταδότης πίεσης πυριτίου για υδατικό αέριο 0-10MPA
Λεπτομέρειες προϊόντος
| Υλικό: | ΑΣΤΑΛΟΣ 304 | Σημείο εξόδου: | 4-20 mA ή 0,5-4,5VDC |
|---|---|---|---|
| Δύναμη προμήθειας: | 24 VDC ή 5 VDC | Ηλεκτρονική σύνδεση: | μίνι DIN |
| Πεδίο μέτρησης: | 0-10KPa~10MPa | Ακριβότητα: | 00,25%, 0,5% |
| ανιχνευτικό στοιχείο: | Διαχυμένος αισθητήρας πίεσης πυριτίου | Τύπος σύνδεσης: | G1/4, 1/4NPT, 1/8NPT |
| Κωδικός HS: | 9026201090 | Οργανωτής κατασκευής: | OEM ή ODM |
| Εγγύηση: | 24 μήνες | ||
| Επισημαίνω |
Μεταδότης πίεσης πυριτίου για αέριο,Μεταδότης πίεσης πυριτίου για πετρέλαιο,Μεταδότης πίεσης πυριτίου για νερό |
||
Περιγραφή προϊόντος
BP157 Πιεζοανταποκρουστικός διαχυμένος μεταβιβαστής πίεσης πυριτίου
Εισαγωγή:
Ο αισθητήρας περιέχει ένα λεπτό διάφραγμα πυριτίου που λειτουργεί ως το στοιχείο αισθητήρα.Οι πλειοφορικές αντίστασεις διαχέονται στο διάφραγμα πυριτίουΟι αντίστοιχοι αυτοί αλλάζουν την αντίστασή τους όταν το διάφραγμα παραμορφώνεται υπό πίεση.Η παραμόρφωση προκαλεί μια αλλαγή στην πίεση στα πιεζοανταποκλιματικά στοιχείαΗ ένταση που προκαλείται από την πίεση αλλάζει την αντίσταση των πιεζοανταγωγικών στοιχείων στην γέφυρα Wheatstone.Το άγχος που προκαλείται από την πίεση αλλάζει την αντίσταση των πιεζοανταγωγικών στοιχείων στην γέφυρα WheatstoneΤα κυκλώματα προετοιμασίας σήματος ενισχύουν και μετατρέπουν το σήμα σε μια τυποποιημένη μορφή εξόδου (π.χ. 4-20mA,0-5VDC, ή ψηφιακή έξοδος).
Χαρακτηριστικά του προϊόντος:
Σύνθετο και ανθεκτικό σχέδιο
Αντιηλεκτρομαγνητική παρεμβολή.
Πλήρως συγκολλημένο σφραγισμένο
Προστασία IP65
Πολλαπλά σήματα εξόδου
Στερεά Κατασκευή
Εύκολη ενσωμάτωση
Εφαρμογές:
Συμβατό με ανοξείδωτο χάλυβα 316L, μη διαβρωτικά αέρια και υγρά
Πετροχημικός και άλλος βιομηχανικός τομέας
Συμπιεστήρας αέρα, εξοπλισμός κενού
Υδραυλικά και πνευματικά συστήματα ελέγχου
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | -100KPa~0kPa~10kPa...10MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τύπος), ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Λάθος θερμοκρασίας - Μηδέν | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Λάθος θερμοκρασίας -Διάρκεια | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Θέρμανση αντιστάθμισης | 0-50°C (<35KPa), 0-70°C (συντηρητικό) -20~80 (προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Υλικό στέγασης | 304 SS |
| Υλικό διαφράγματος | 316L SS |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Υλικό σφράγισης | Φθοροκαουτσούκ ή πλήρης σφραγίδα συγκόλλησης |
| Ζυγίζει | ~ 0,20kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια |
|
| 0/1 ∆5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC |
Συμβουλές παραγγελίας
1. Προσδιορίστε το εύρος πίεσης: Προσδιορίστε το πλήρες εύρος πιέσεων που θα πρέπει να μετρήσει ο πομπός.Βεβαιωθείτε ότι ο πομπός που επιλέγετε μπορεί να μετρήσει με ακρίβεια μέσα σε αυτό το εύρος για να αποφευχθούν τα λάθη και τις πιθανές βλάβες.
2. Επίπεδα ακρίβειας: Κατανοήστε τις απαιτήσεις ακρίβειας για την εφαρμογή σας.
3. Επιλογές τοποθέτησης: Προσδιορίστε πώς θα τοποθετηθεί ο πομπός στην εφαρμογή σας, είτε απαιτεί άμεση τοποθέτηση, τοποθέτηση στη στήλη ή την ενσωμάτωση σε ένα πάνελ.
4Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
5. Επιλογές τοποθέτησης: Προσδιορίστε πώς θα τοποθετηθεί ο πομπός στην εφαρμογή σας, είτε απαιτεί άμεση τοποθέτηση, τοποθέτηση στη στήλη ή την ενσωμάτωση σε ένα πάνελ.
Γενικά ερωτήματα:
Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε επαγγελματίας κατασκευαστής αισθητήρων πάνω από 29 χρόνια!
Ε: Μπορείτε να δεχτείτε την υπηρεσία OEM;
Α: Ναι, δεχόμαστε OEM και ODM.
Ε: Μπορώ να είμαι ο διανομέας σας;
Α: Ναι, ψάχνουμε για διανομείς στην αγορά του εξωτερικού.
Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Συνήθως 3-5 ημέρες. Για ποσότητα άνω των 100pcs, χρειάζονται επιπλέον 5-7 εργάσιμες ημέρες.
