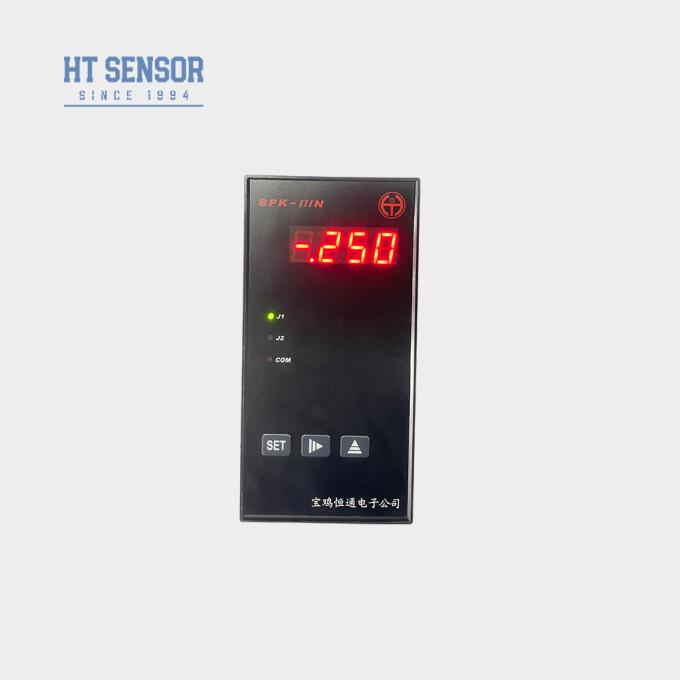

Δοκιμαστή πίεσης BPK-IIIN
Εισαγωγή:
Οι ελεγκτές της σειράς BPK-III είναι εξοπλισμένοι με λειτουργίες εμφάνισης, ελέγχου και μετάδοσης και έχουν χρησιμοποιηθεί ευρέως σε διάφορες εφαρμογές αυτόματου ελέγχου.
1. Υποστήριξη για ένα ευρύ φάσμα εισερχόμενων σημάτων όπως RTDS, θερμοσύνολα ή τυποποιημένα σήματα (βλέπε πίνακα).
2. Απομονωμένη έξοδος μετάδοσης με ανάλυση 12 bit που επιτρέπει προσαρμόσιμες ρυθμίσεις εμβέλειας.
3Δύο εξόδους ρελέ που υποστηρίζουν τύπους δράσης συναγερμού υψηλό/χαμηλό, υψηλό/υψηλό-υψηλό ή χαμηλό/χαμηλό.
Προδιαγραφές
1. Τύπος τροφοδοσίας: 220VAC(±10%)
2. θερμοκρασία περιβάλλοντος: 0~50oC, σχετική υγρασία: ≤ 85%
3. Εισερχόμενο σήμα, πεδίο απεικόνισης και σχετικές παραμέτρους: (βλέπε πίνακα 1)
Πίνακας 1
| Κωδικός σήματος εισόδου |
Σημείο εισόδου |
Πεδίο εμφάνισης |
Απόφαση |
Ακριβότητα |
Αντίσταση εισόδου |
| 00 |
T TC |
0 έως 400 oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 01 |
R ΤC |
0~1600oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 04 |
Β ΤC |
350 έως 1800 oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 05 |
S ΤC |
0~1600oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 07 |
Ε ΤC |
0~900 oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 08 |
ΕΤΠ Pt100 |
-200 ~ 600 °C |
0.1oC |
00,2% |
(0,2mA) |
| 09 |
Cu50 RTD |
-50,0 έως 150,0 oC |
0.1oC |
00,2% |
(0,2mA) |
| 10 |
0~375Ω πίεση από απόσταση |
Το χαμηλό και το υψηλό όριο εμβέλειας μπορεί να οριστεί από το -1999 έως το 9999 |
Το πεδίο οθόνης είναι συνεχές από -1999 έως 9999 χρησιμοποιώντας δείγμα 16bit A/D |
00,2% |
(0,2mA) |
| 11 |
0~75mV διαχωριστής ρεύματος |
00,1% |
100 χιλιάρικα. |
| 12 |
0 ~ 30mV |
00,1% |
100 χιλιάρικα. |
| 13 |
0~5V τυποποιημένο σήμα |
00,1% |
100 χιλιάρικα. |
| 14 |
1~5V τυποποιημένο σήμα |
00,1% |
100 χιλιάρικα. |
| 15 |
0~10V τυποποιημένο σήμα |
00,1% |
100 χιλιάρικα. |
| 16 |
0~10 mA τυπικό σήμα |
00,1% |
20Ω |
| 17 |
0~20 mA τυπικό σήμα |
00,1% |
20Ω |
| 18 |
Τυπικό σήμα 4~20 mA |
00,1% |
20Ω |
4.Αναλογική ισχύς εξόδου και σχετικές παραμέτρους: (βλέπε πίνακα 2)
Πίνακας 2
| Μεταβίβαση σήματος εξόδου |
Τρέχουσα ισχύς |
Πεδίο διαβίβασης |
Απομονωμένη τάση |
Μαξ. Μαξ.
Αποφάσεις |
Ακριβότητα |
Δυνατότητα φόρτωσης |
Τεχνική συσκευή |
| 00 |
4 ~ 20 mA |
Διαβίβαση δεδομένων εντός του πεδίου εφαρμογής με τυπικό σήμα ρεύματος |
1500V |
12bit |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20mA |
Το προϊόν αυτό κατασκευάζεται μόνο σε σήματα ισχύος εξόδου 4 ~ 20mA ή 0 ~ 20mA.μπορεί να προσαρμοστεί από τον κατασκευαστή ή αυτοσυνδεδεμένη 250 ή 500 Ωμ αντίσταση για 1 ~ 5V ή 0 ~ 5V, 0 ~ 10V τάση και αντίσταση (σημείωση: η ακρίβεια της αντίστασης επηρεάζει άμεσα την ακρίβεια της τάσης εξόδου μετάδοσης).
5.Rη ικανότητα επαφής εξόδου: ((βλέπε πίνακα 3)
Πίνακας 3
| |
250V/120V |
120V/48V |
< 48V |
Ζωή του ρελέ |
| Κλιματισμός |
Δ.Σ. |
Κλιματισμός |
Δ.Σ. |
Κλιματισμός |
Δ.Σ. |
>100000 φορές |
| Μέγιστο ρεύμα (αντίσταση φορτίου) |
3Α |
2Α |
4Α |
3Α |
5Α |
4Α |
| Μέγιστο ρεύμα (αναγωγικό φορτίο) |
0.3Α |
0.2Α |
0.4Α |
0.3Α |
0.5Α |
0.4Α |
6Ε.εξωτερική ισχύς DC24V/30mAΜπορεί να τροφοδοτήσει τον πομπό.
7. μελειτουργία αυτόματης αντιστάθμισης θερμοκρασίαςγιααισθητήρας θερμοσύνδεσης.
8. μελειτουργία προστασίας από αποσύνδεση.
| Σχήμα |
Διάσταση περίγραμμα |
Μέγεθος εξόδου οθόνης (mm) |
Σημείωση |
| BPK-IIIS |
160×80×80 ((Οριζόντια) |
152+0.8×76+0.7 |
|
| BPK-IV |
96×48×112 (οριζόντια) |
92+0.7×44+0.5 |
|
| BPK-IIIN |
80×160×80 (κατά κάθετο) |
76+0.7×152+0.8 |
|
| ΒΡΚ-ΙΙΙΝ2 |
48×96×112 (κατά κάθετο) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112 τετράγωνο |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108 τετράγωνο |
44+0.5×44+0.5 |
Με λαμπτήρα συναγερμού J2 χωρίς ρελέ J2 |
| BPK-IIIF3 |
72×72×112 |
67+0.7×67+0.7 |
|
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Οι πομποί αισθητήρων πίεσης χαρακτηρίζονται από υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση, με τη δυνατότητα προσαρμογής.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες μέσω των υπηρεσιών OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να εκπληρώσουμε τις μεγάλες παραγγελίες.είναι σκόπιμο να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για ομαλή παραγωγή και προγραμματισμό παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: Τα τυποποιημένα μοντέλα έχουν συνήθως περίοδο παράδοσης 5~8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να ποικίλλουν.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Προσφέρουμε ανταγωνιστικές τιμές με έκπτωση για μεγάλες παραγγελίες ή μακροπρόθεσμες συνεργασίες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Τα προϊόντα μας παρέχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής και η υπηρεσία μας μετά την πώληση εξασφαλίζει άμεσες απαντήσεις εντός 24 ωρών μαζί με υποστήριξη εξ αποστάσεως μέσω δικτύου υπολογιστών.
