Εισαγωγή:

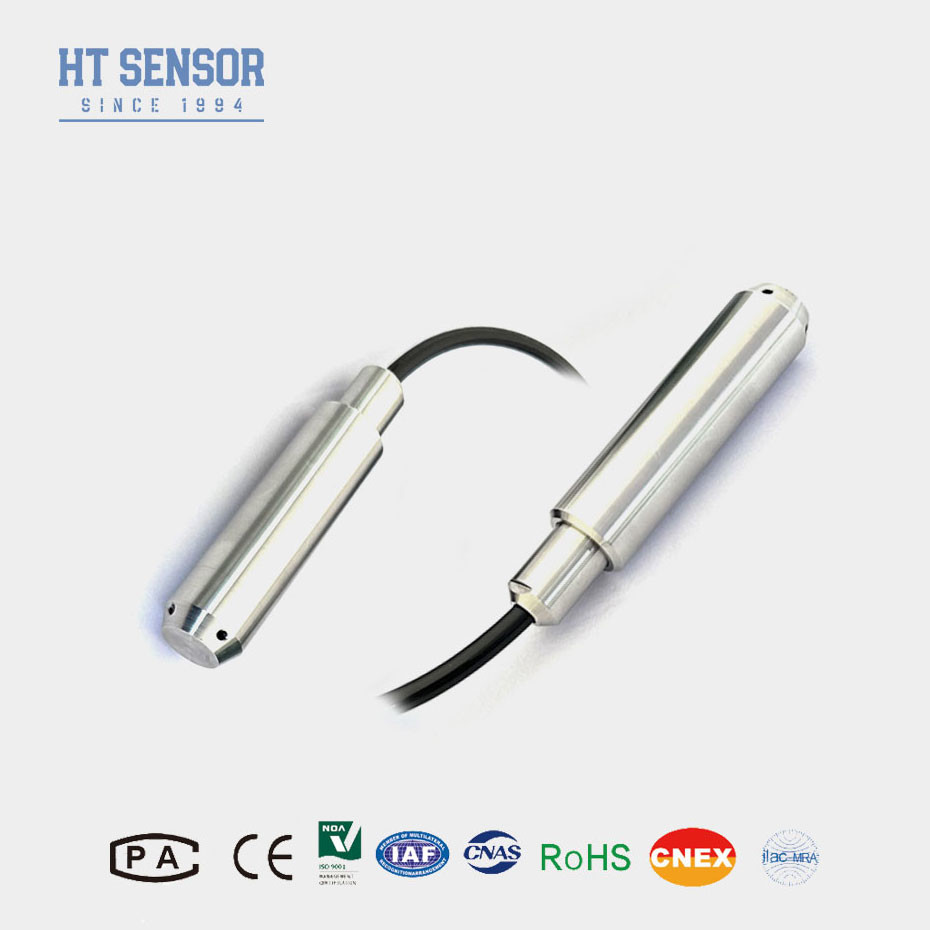

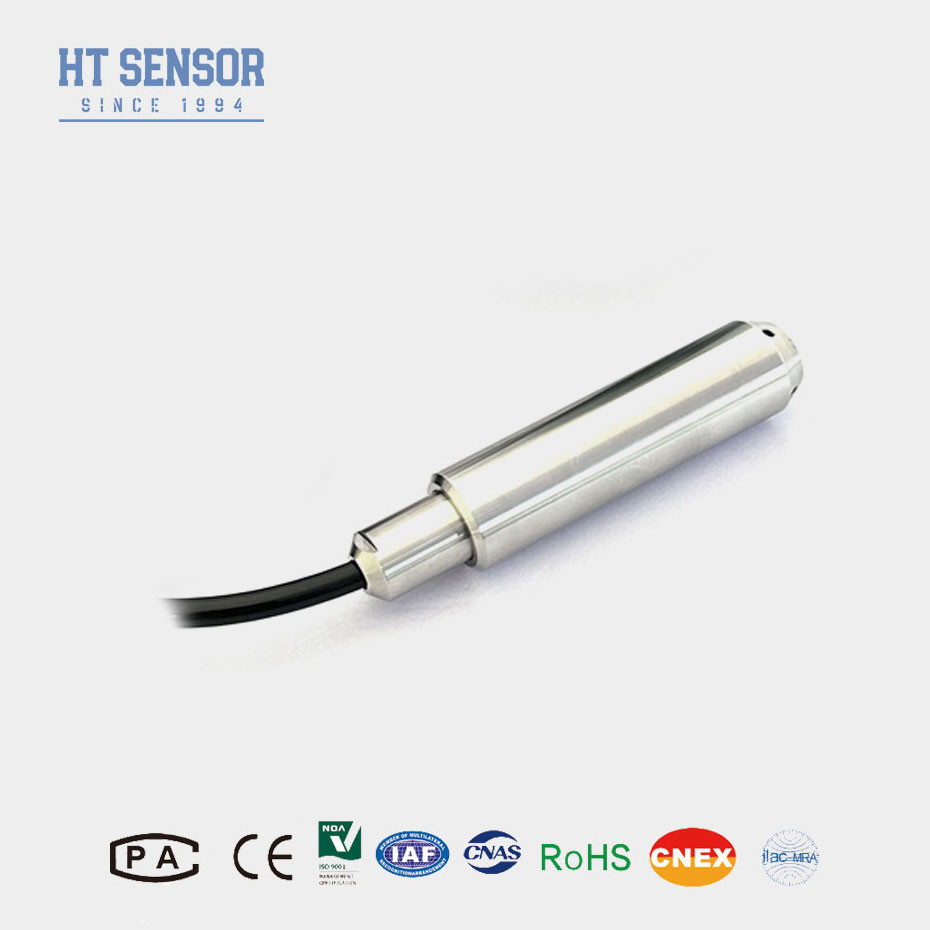

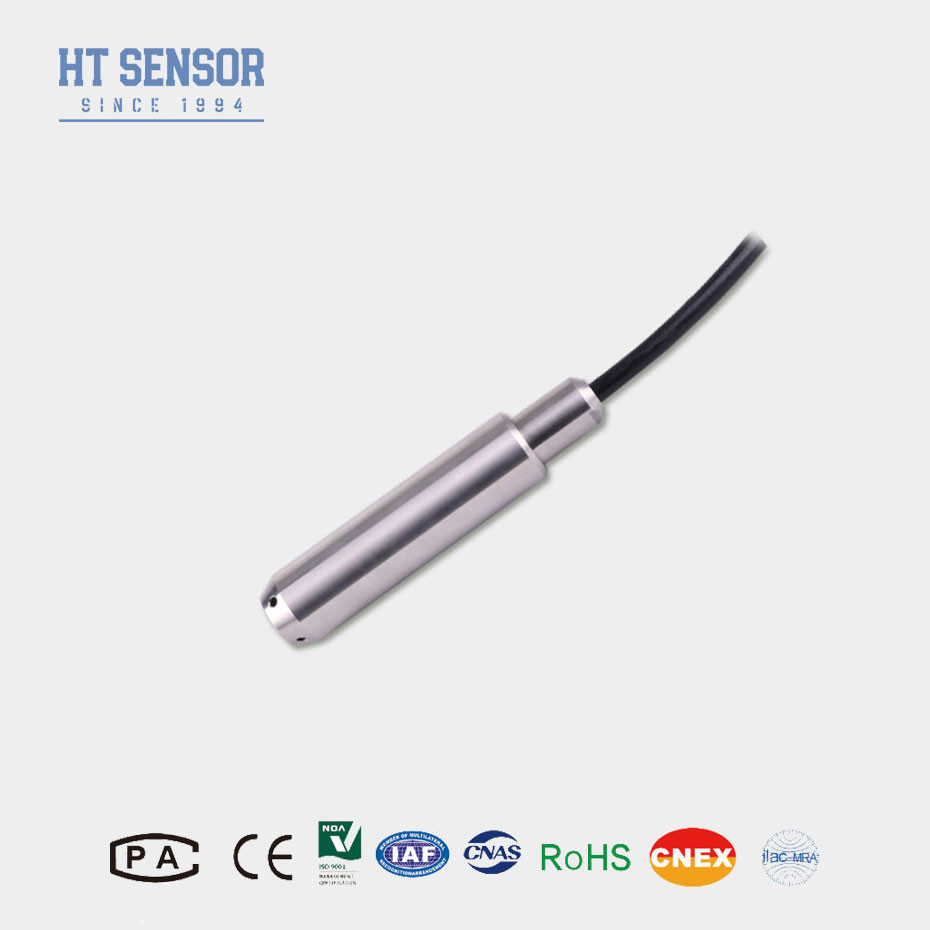

BH93420-Εγώ... Ο υποβρύχιος μεταδότης επιπέδου υγρού έχει σχεδιαστεί για ακριβή και αξιόπιστη μέτρηση επιπέδου σε διάφορες εφαρμογές υγρών. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). αυτός ο καταδύσιμος μετατροπέας πίεσης είναι μια εξαιρετική λύση για την παρακολούθηση του επιπέδου για εσωτερικές και εξωτερικές εφαρμογές.
Χαρακτηριστικά του προϊόντος
1.Αποζημίωση θερμοκρασίας ψηφίων: Ακριβείς μετρήσεις σε ευρύ εύρος θερμοκρασιών.
2Διορθωτική μη γραμμικότητας: Γραμμική έξοδος που αντιπροσωπεύει με ακρίβεια τη μετρούμενη πίεση.
3. Διόρθωση της αντιστάθμισης και του εύρους
4- Εκρηκτική σήμανση: ExiaIICT6
5Υψηλός βαθμός προστασίας: IP68
6Καλώδιο PE ή PU
7Θερμοκρασία, γραμμικότητα, υστερέση και επαναληψιμότητα για βαθμονόμηση σε πολλά σημεία
Εφαρμογέςαπό πομπό στάθμης νερού:* Γεωργιζόμενα και σκυροδεμένα φράγματα
* Τανκς επιπέδου υγρού
* Τανκς καυσίμου βενζίνης και ντίζελ
* Δίαυλοι αποβλήτων
* Μέτρηση επιπέδου υπογείων υδάτων
Παράμετροι απόδοσης:
| Πεδίο μέτρησης |
0~10m...400mH2O |
| Υπερφόρτωση |
≤ 2 X ονομαστική περιοχή |
| Ακριβότητα @ 25oC |
±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,2% F.S/έτος (μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
±1,5% F.S. (τύπος) ±2% F.S. (μέγιστο) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
±1,5% F.Sr ((Τύπος) ± 2% F.S. (μέγιστο) |
| Θέρμανση αντιστάθμισης |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Θερμοκρασία λειτουργίας |
-20 έως 80 oC |
| Θέρμανση αποθήκευσης |
-30 έως 100 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
1Cr18Ni9Ti |
| Υλικό διαφράγματος |
316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης |
>=100MΩ@100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εξαιρετική |
| Αξιολόγηση προστασίας |
IP67, IP68 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,3Kg (χωρίς καλώδιο) |
| Υλικό καλωδίων |
Πολυαιθυλένιο, πολυουρεθάνιο |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 Διάταξη |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 Διάταξη |
Συμβουλές παραγγελίας:
Όταν εξετάζετε την αγορά διαχυμένων μεταδιδαστών πίεσης από πυρίτιο, είναι σημαντικό να αξιολογήσετε πολλούς παράγοντες για να βεβαιωθείτε ότι το επιλεγμένο προϊόν ανταποκρίνεται στις συγκεκριμένες ανάγκες εφαρμογής σας.Παρακάτω υπάρχει ένας ολοκληρωμένος οδηγός για να σας βοηθήσει στη διαδικασία παραγγελίας
1Παρακαλείστε να βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα συστατικά του προϊόντος που έρχονται σε επαφή μαζί του κατά την επιλογή.
2Η πυκνότητα του μετρούμενου μέσου πρέπει να προσδιορίζεται.
3Για ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε να παρέχετε λεπτομέρειες στην εταιρεία μας και να το αναφέρετε στην παραγγελία.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
5. Υλική συμβατότητα
Υλικό στερέωσης και καλωδίου: βεβαιωθείτε ότι τα υλικά που χρησιμοποιούνται στον πομπό (π.χ. ανοξείδωτο χάλυβα, PVC, PTFE) είναι συμβατά με το υγρό που μετράται,Ειδικά αν χειρίζονται διαβρωτικές ή επιθετικές ουσίες.
| Τάξη Οδηγός: |
| BH93420 |
Κωδικός |
Σχέδιο κατασκευής |
| |
Εγώ... |
Μεταδότης πίεσης |
| |
Πεδίο μέτρησης |
0~10m...400mH2O |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
| |
Κωδικός |
Υλικό |
| 01 |
304 από ανοξείδωτο χάλυβα |
| 02 |
316L από ανοξείδωτο χάλυβα |
| |
Κωδικός |
Υλικό καλωδίων |
| C1 |
ΠΕ |
| C2 |
ΠΕ |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~7 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
