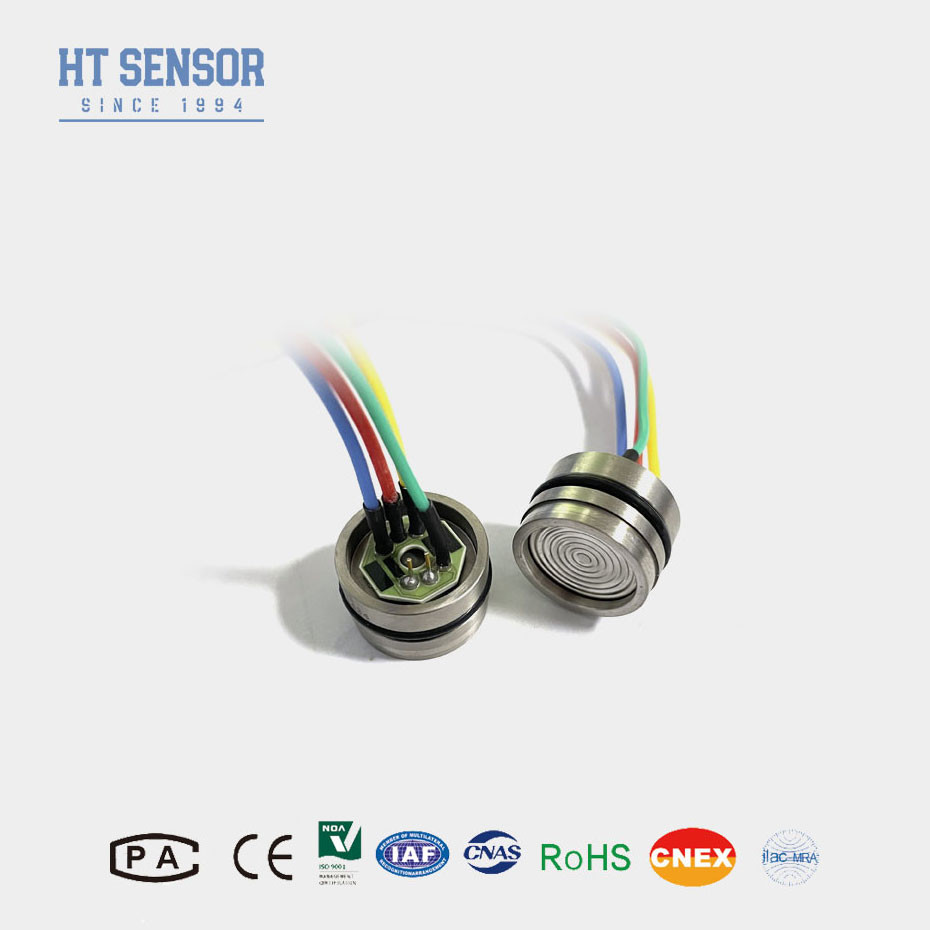

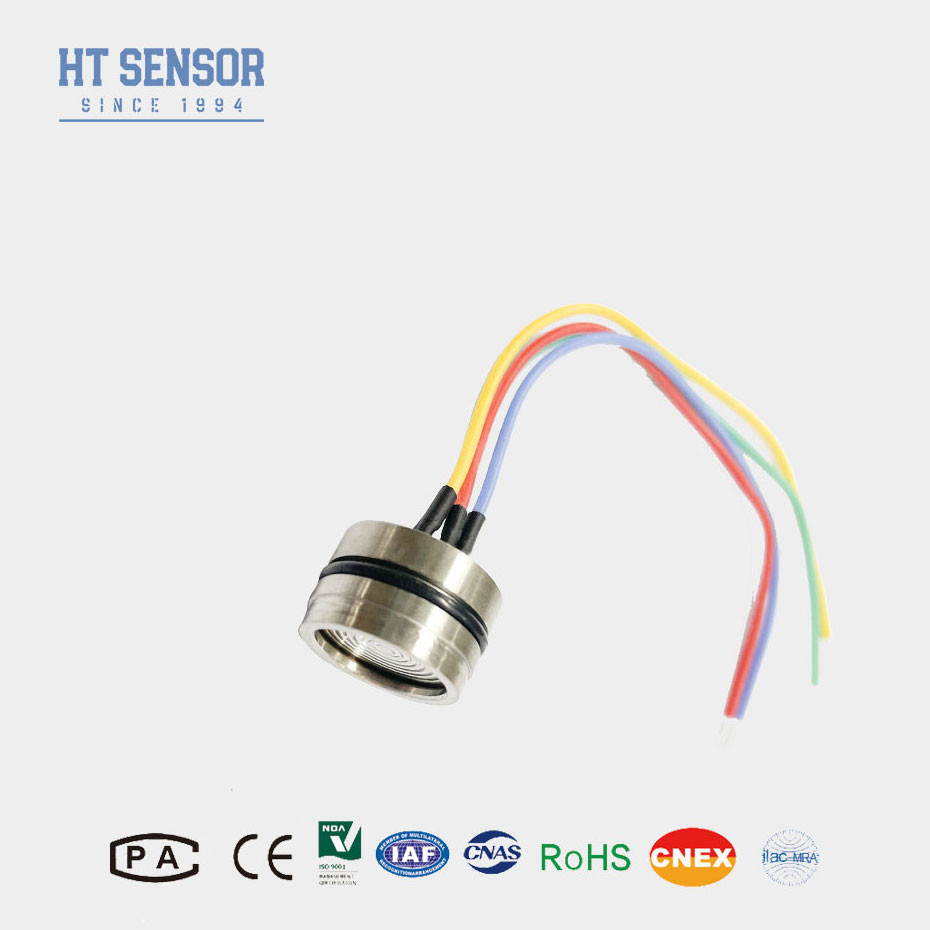

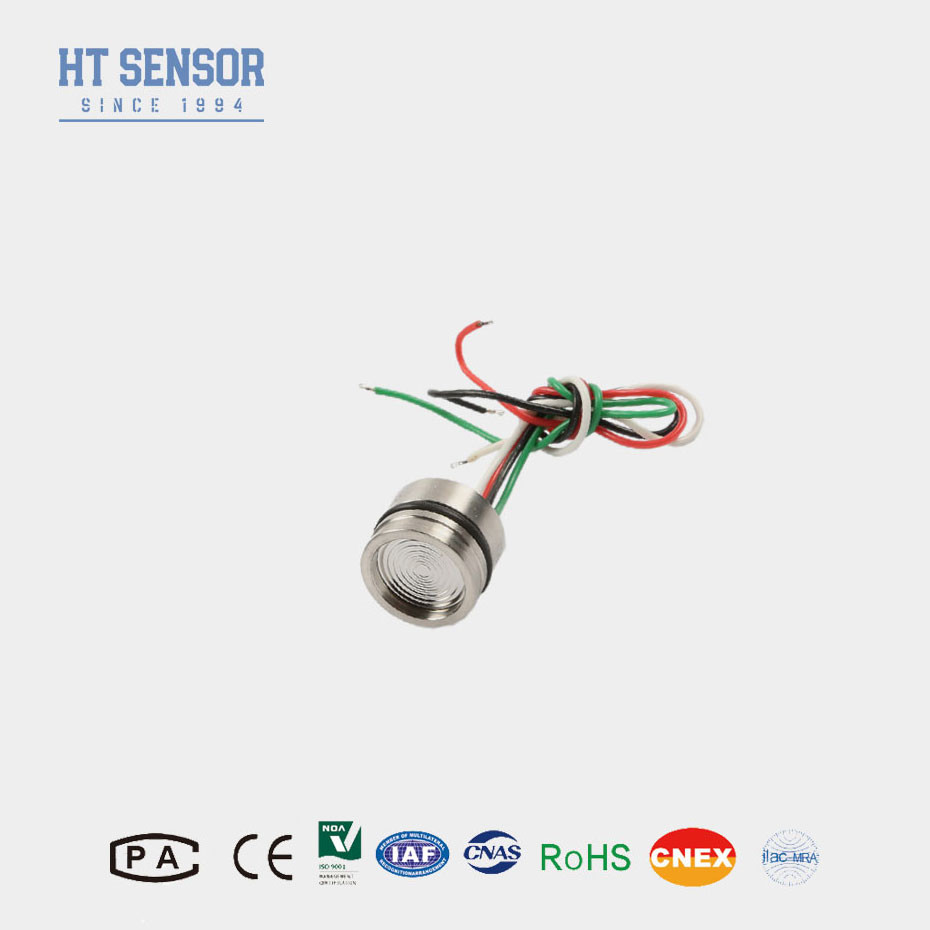

HT19V Διαχυόμενος ανιχνευτής πίεσης πυριτίου 10VDC Ανιχνευτής επιπέδου υγρού
Product Details
| Σχήμα αριθ.: | HT19V | Τύπος νήματος: | - Όχι, όχι. |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Πεδίο: | 0-10kpa~60mpa | Αποδόσεις: | mV |
| Τύπος πίεσης: | Γ/Α/Σ | Προμήθεια: | 5-10VDC |
| Κώδικας Hs: | 9026209090 | Δυνατότητα προσφοράς: | 20000 τεμάχια/μήνα |
| Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης | Υλικό: | Ατσάλι ατσάλι |
| Προσαρμογή: | Διαθέσιμα OEM και ODM | ||
| Επισημαίνω |
HT19V Διαχυμένος ανιχνευτής πίεσης πυριτίου,Δέκτης πίεσης πυεζοανταγωνιστικού πυριτίου 10VDC,10VDC αισθητήρας επιπέδου υγρού |
||
Product Description
HT19V Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
HT19V Η συσκευή αισθητήρα χρησιμοποιεί λάδι σιλικόνης για τη μεταφορά πίεσης από το διάφραγμα από ανοξείδωτο χάλυβα 316L στο στοιχείο αισθητήρα.Ένα κεραμικό υπόστρωμα συνδέεται με το πακέτο που περιέχει αντίστασης με laser trimmed για την αντιστάθμιση θερμοκρασίας και τη διόρθωση του offsetΣυμπεριλαμβάνεται πρόσθετη αντίσταση με laser-trimmed που μπορεί να χρησιμοποιηθεί για τη ρύθμιση ενός εξωτερικού διαφορικού ενισχυτή και να παρέχει εναλλάξιμο διαστήματος εντός ± 1%.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
1Το κύκλωμα παχιάς ταινίας χρησιμοποιείται για την αντιστάθμιση θερμοκρασίας και την μηδενική διόρθωση εκτόξευσης.
2Υψηλή αξιοπιστία, καλή σταθερότητα.
3Η παροχή ισχύος σταθερής τάσης, η τυπική έξοδος.
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
1- Κατάλληλο για τη μέτρηση της πίεσης διαβρωτικών αερίων και υγρών, συμβατό με 316 λίτρα ανοξείδωτου χάλυβα
2Χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
3Χρησιμοποιείται συχνά σε συστήματα ψύξης και μέτρηση πίεσης στο συμπίεστη αέρα.
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:
1Ηλεκτρική τροφοδοσία: ≤10VDC
2.Εξόδου τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
3.Αντίσταση εισόδου:4KΩ~20KΩ
4.Αντίσταση εξόδου:2.5KΩ~6KΩ
5Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο:. | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||||
| Βάρος | ~ 28g | |||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | ||||||
| Σχέδιο κατασκευήςαπό ανιχνευτή πίεσης από πυρίτιο | |
| < 3,5 MPaS |  |
| ≥3,5MPaS < 40MPaS |
|
| ≥40MPaS | |
| Ηλεκτρική σύνδεση και αντιστάθμισηαπό ανιχνευτή πίεσης από πυρίτιο |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
| Ερωτήσεις και απαντήσεις |
.
.
