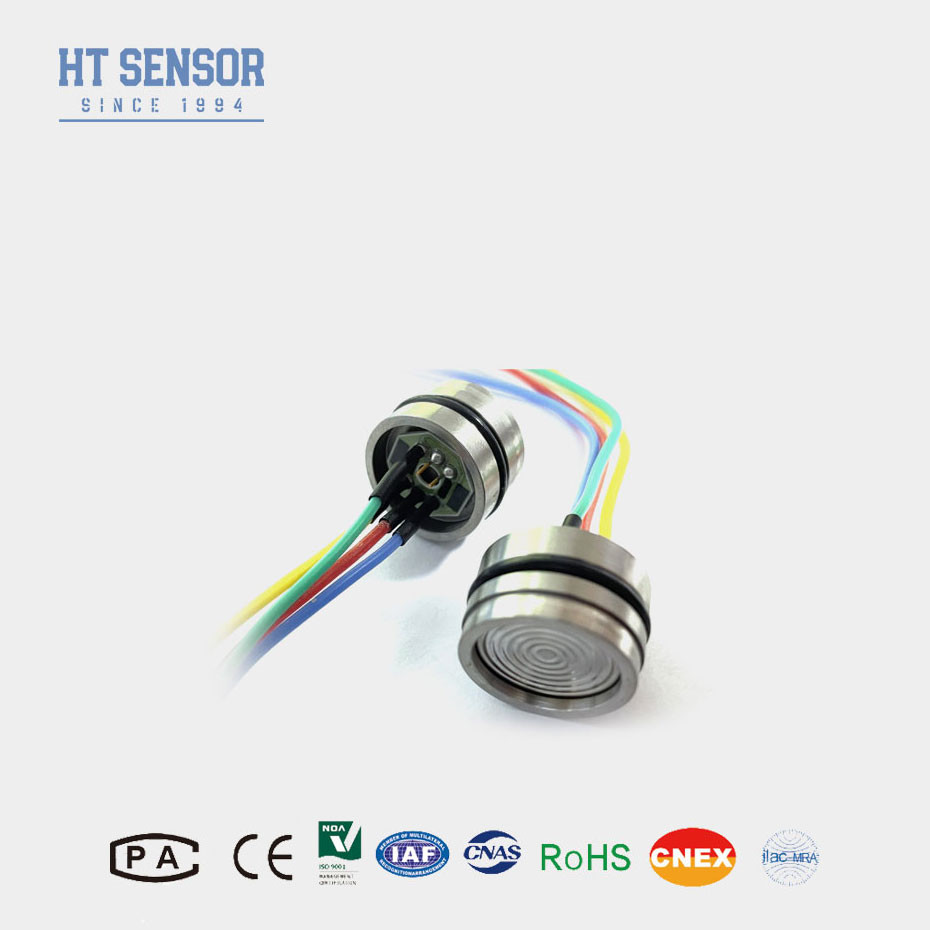

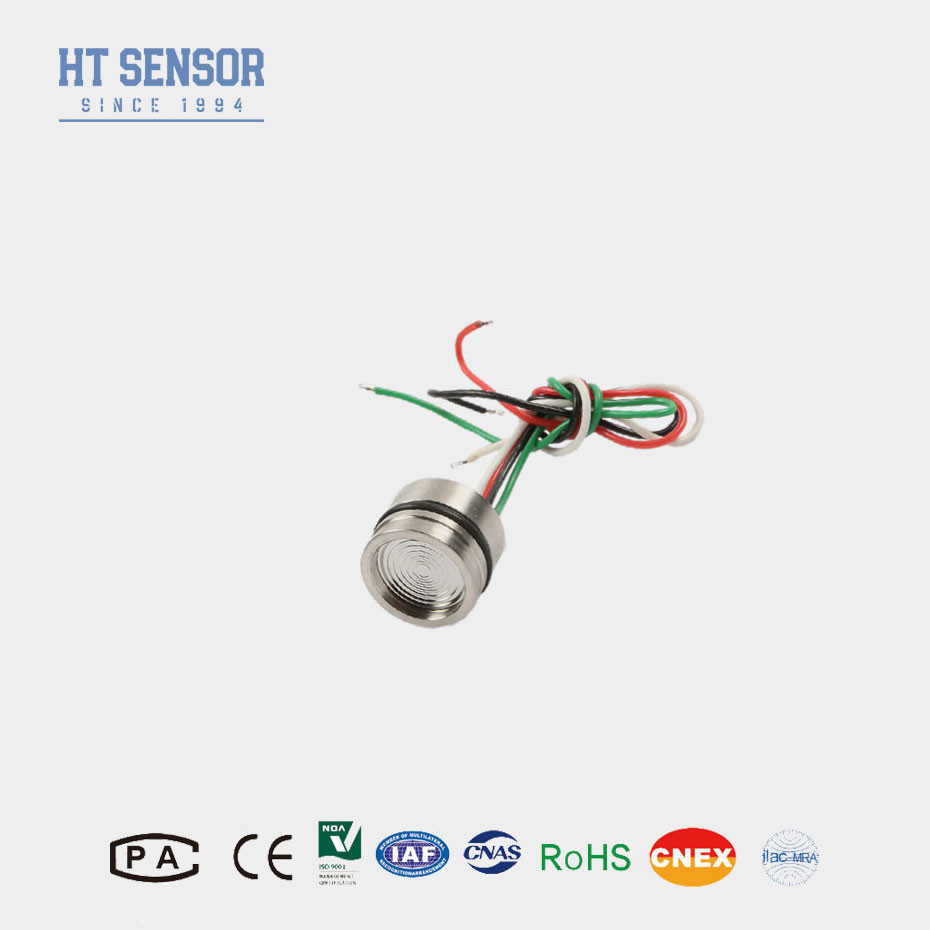

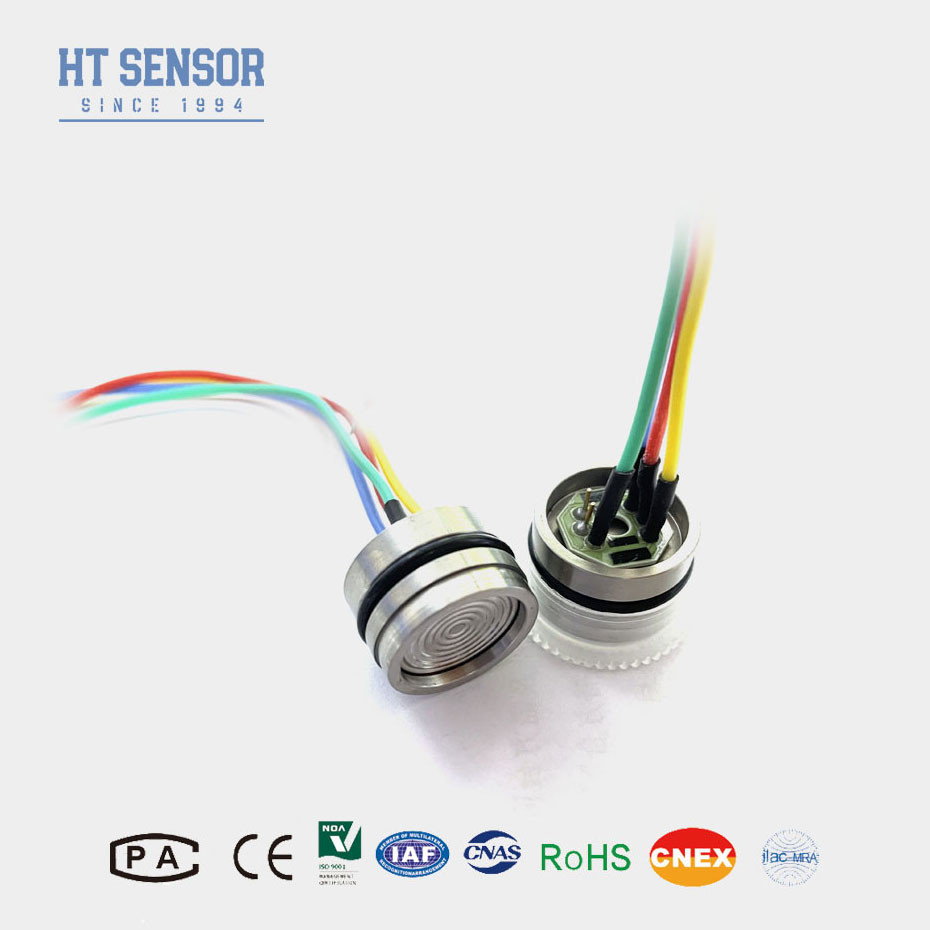

Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
1- Κατάλληλο για τη μέτρηση της πίεσης διαβρωτικών αερίων και υγρών, συμβατό με 316 λίτρα ανοξείδωτου χάλυβα
2Χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
3Χρησιμοποιείται συχνά σε συστήματα ψύξης και μέτρηση πίεσης στο συμπίεστη αέρα.
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:
1Ηλεκτρική τροφοδοσία: ≤10VDC
2.Εξόδου τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
3.Αντίσταση εισόδου:4KΩ~20KΩ
4.Αντίσταση εξόδου:2.5KΩ~6KΩ
5Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο:. |
| Πεδίο μέτρησης |
Διάμετρος (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Απόλυτο (Α) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Σφραγισμένο |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Τύπος |
Μαξ |
Μονάδα |
| Μη γραμμικότητα |
±0.15 |
±0.3 |
% F.S |
| Επαναληψιμότητα |
0.05 |
0.1 |
% F.S |
| Υστερέση |
0.05 |
0.1 |
% F.S |
| Μηδενική έξοδος αντιστάθμισης |
0±1 |
0±2 |
mV |
| Πλήρης έκδοση |
≤ 20KPa |
50±1 |
50±2 |
mV |
|
| ≥35kPa |
100±1 |
100±2 |
mV |
|
| Μηδενική μετατόπιση θερμοκρασίας. |
≤ 20KPa |
±1 |
±2.5 |
% F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
% F.S |
|
| Πλήρης κλίμακα θερμοκρασία. |
≤ 20KPa |
±1 |
±2 |
% F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
% F.S |
|
| Αντισταθμισμένος Temp. |
≤ 20KPa |
0 ~ 50 |
oC |
|
| ≥35kPa |
0 ~ 70 |
oC |
|
| Θερμοκρασία λειτουργίας |
-20~80 |
oC |
|
| Θέρμανση αποθήκευσης |
-40~125 |
oC |
|
| Επιτρεπόμενη υπερφόρτωση |
Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa |
|
|
| Πίεση έκρηξης |
5 φορές την πλήρη κλίμακα. |
|
|
| Μακροπρόθεσμη σταθερότητα |
0.2 % |
Ε.Χ./έτος |
|
| Υλικό διαφράγματος |
316L |
|
|
| Αντίσταση μόνωσης |
≥ 200MΩ 100VDC |
|
|
| Δονήσεις |
Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz |
|
|
| Σοκ |
100 g, 11 ms |
|
|
| Χρόνος απόκρισης |
≤ 1 ms |
|
|
| Σφραγίδα O-ring |
Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ |
|
|
| Μέσο πλήρωσης |
Ελαιόλαδο πυριτίου |
|
|
| Βάρος |
~ 28g |
|
|
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC |
|
| Σχέδιο κατασκευήςαπό ανιχνευτή πίεσης από πυρίτιο |
| < 3,5 MPaS |
 |
≥3,5MPaS
< 40MPaS |
 |
| ≥40MPaS |
 |
| Ηλεκτρική σύνδεση και αντιστάθμισηαπό ανιχνευτή πίεσης από πυρίτιο |
|
|
1Κατά τη διάρκεια της συναρμολόγησης, πρέπει να δίνεται προσοχή στον συντονισμό μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού για την επίτευξη της απαιτούμενης στεγανότητας.
2Κατά την συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι κατακόρυφα ευθυγραμμισμένο και εφαρμόστε την πίεση ομοιόμορφα για να αποφευχθεί η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια σας ή με κοφτερά αντικείμενα για να αποφύγετε παραμόρφωση ή διάτρηση του διάφραγματος και βλάβη στον πυρήνα.
5Η πύλη πίεσης του πυρήνα μετρητή πίεσης πρέπει να παραμένει ανοιχτή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή πίεσης.
1Τι είναι ένας αισθητήρας πίεσης;
Ένας αισθητήρας πίεσης είναι μια συσκευή που μετρά την πίεση αερίων ή υγρών.Μετατρέπει τη φυσική πίεση σε ηλεκτρικό σήμα το οποίο μπορεί να αναγνωριστεί και να επεξεργαστεί από συστήματα ελέγχου ή εξοπλισμό παρακολούθησης.
2Πώς λειτουργεί ένας αισθητήρας πίεσης;
Οι αισθητήρες πίεσης λειτουργούν με τη χρήση διαφορετικών τεχνολογιών, όπως πιεζοαποσταλτικά, χωρητικά ή πιεζοηλεκτρικά στοιχεία, για την ανίχνευση αλλαγών στην πίεση.προκαλεί αλλαγή στις φυσικές ιδιότητες του αισθητήρα, το οποίο μετατρέπεται στη συνέχεια σε ηλεκτρικό σήμα ανάλογο με την πίεση.
3Ποιοι είναι οι τύποι αισθητήρων πίεσης;
Πιεζοανταγωγικοί αισθητήρες πίεσης: Χρησιμοποιήστε την πιεζοανταγωγική επίδραση σε υλικά όπως το πυρίτιο για τη μέτρηση της πίεσης.
Αισθητήρες χωρητικής πίεσης: Μετρούν τις αλλαγές στην χωρητικότητα που προκαλούνται από την παραμόρφωση ενός διαφράγματος υπό πίεση.
Πιεζοηλεκτρικοί αισθητήρες πίεσης: Χρησιμοποιούν υλικά που παράγουν ηλεκτρικό φορτίο ως απάντηση σε εφαρμοσμένη μηχανική πίεση.
Οπτικοί αισθητήρες πίεσης: Χρησιμοποιούν τη διαμόρφωση του φωτός για τη μέτρηση των αλλαγών πίεσης.
Ανιχνευτές αντηχούς πίεσης: Μέτρηση της πίεσης με ανίχνευση αλλαγών στη συχνότητα αντηχίας ενός αισθητήρα.
