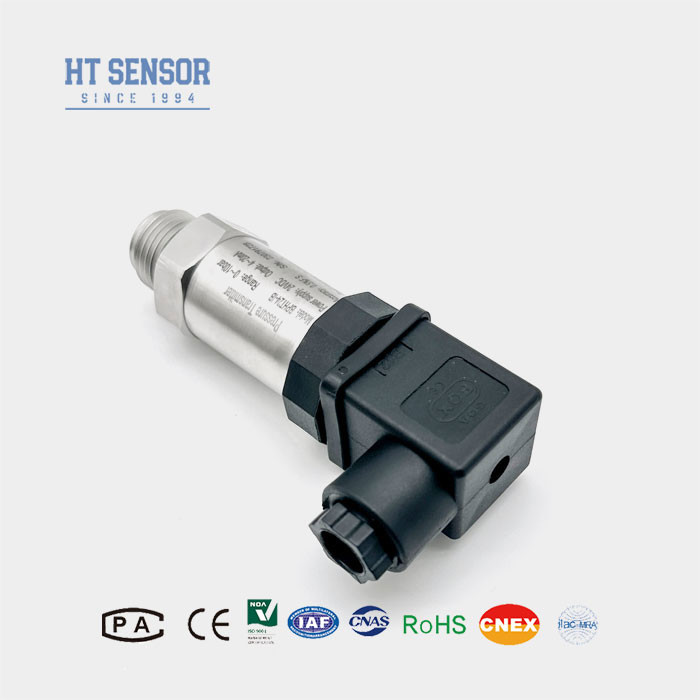

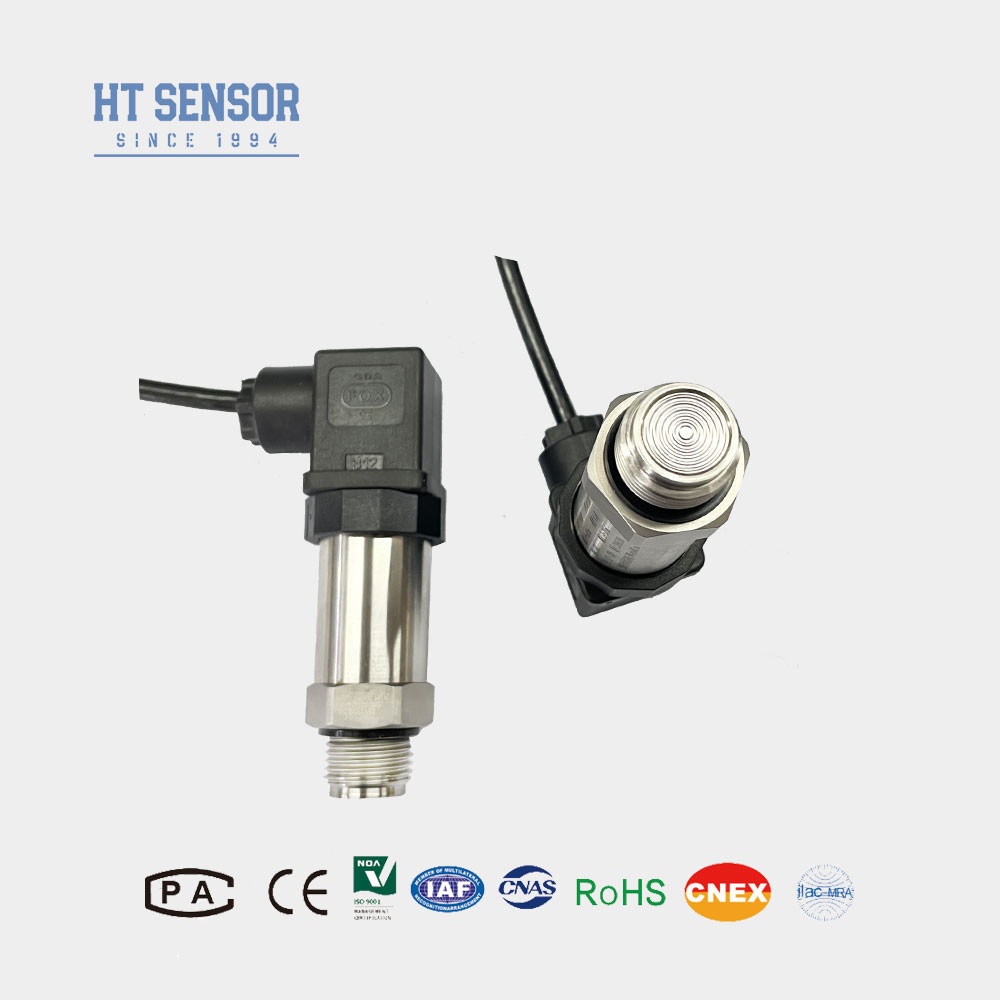

BPHT24Αισθητήρας πίεσης διαφράγματος
Εισαγωγή του αισθητήρα πίεσης διαφράγματος:
Πληροφορίες σχετικά με την τεχνολογία και την αξιοπιστία του αισθητήρα πίεσης διάφραγματος BPHT24Ο τύπος εμπρός διάχυτου πυριτίου υιοθετεί εισαγόμενο σύστημα πυρήνα διάχυτου πυριτίου και χρησιμοποιεί τεχνολογία συντονισμού και ψηφιακής αντιστάθμισηςΑυτό εξασφαλίζει την αξιόπιστη απόδοση του προϊόντος και σταθερή έξοδο από τον αισθητήρα.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης διαφράγματος:
1Διαφορετικές επιλογές διεπαφής πίεσης.
2Σχεδιασμένο για υγιεινές εφαρμογές για την πρόληψη της μέσης κλίμακας.
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα.
4Εύκολο στο καθαρισμό.
| Παραμέτρους απόδοσηςαπό αισθητήρα πίεσης διαφραγμού, |
| Πεδίο μέτρησης |
0~10Kpa...~20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,25 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |
- Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το μέσο που μετράται είναι συμβατό με τα υγροποιημένα μέρη του προϊόντος.
- Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη ως στάνταρ.
- Κατά την παραγγελία ενός πομπού με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας του πομπού πρέπει να είναι τουλάχιστον 20VDC.
- Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν στην εγκατάσταση διατάξεις προστασίας από κεραυνό και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι σωστά γειωμένα.
- Το προϊόν δεν περιλαμβάνει προεπιλεγμένο καλώδιο σύνδεσης.υπάρχουν τρεις διαθέσιμες επιλογές υλικών - το πολυαιθυλένιο είναι το προεπιλεγμένο υλικό που χρησιμοποιείται εάν δεν παρέχονται ειδικές οδηγίεςΕάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
- Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση ή ισχυρές ηλεκτρομαγνητικές/ασύρματες παρεμβολές, ενημερώστε μας και προσδιορίστε αυτές τις λεπτομέρειες στην παραγγελία σας.
| Οδηγός παραγγελίαςαπό ανιχνευτή πίεσης διαφράγματος |
| BPHT24 |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΙΙ |
Δείχνει μεταδότης πίεσης |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| Τ |
Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες |
|
|
| |
Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
Ε1:Είναι Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για παραλαβή,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
