Κατασκευή μεταβιβαστή υψηλής θερμοκρασίας αισθητήρα πίεσης διαφράγματος με μεγάλο αισθητήρα πίεσης διαφράγματος DIN
Product Details
| Σχήμα αριθ.: | BP93420-IQT | Δήμος: | 500,4 mm |
|---|---|---|---|
| Τύπος πίεσης: | Μετρητής, Απόλυτη, Σφραγισμένη πίεση | Πακέτο μεταφοράς: | Καρτόνι |
| Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου | Κωδικός ΕΣ: | 9026201090 |
| Τύπος: | Μεταδότης αισθητήρα πίεσης διαφράγματος | βαθμός ακρίβειας: | 0.5%F.S |
| Πεδίο πίεσης: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | εξόδου: | 4-20mA |
| Επισημαίνω |
Μεταδότης αισθητήρα υψηλής πίεσης θερμοκρασίας,Ανιχνευτής πίεσης διαφράγματος υψηλής θερμοκρασίας,Μεγάλος αισθητήρας πίεσης διαφράγματος DIN |
||
Product Description

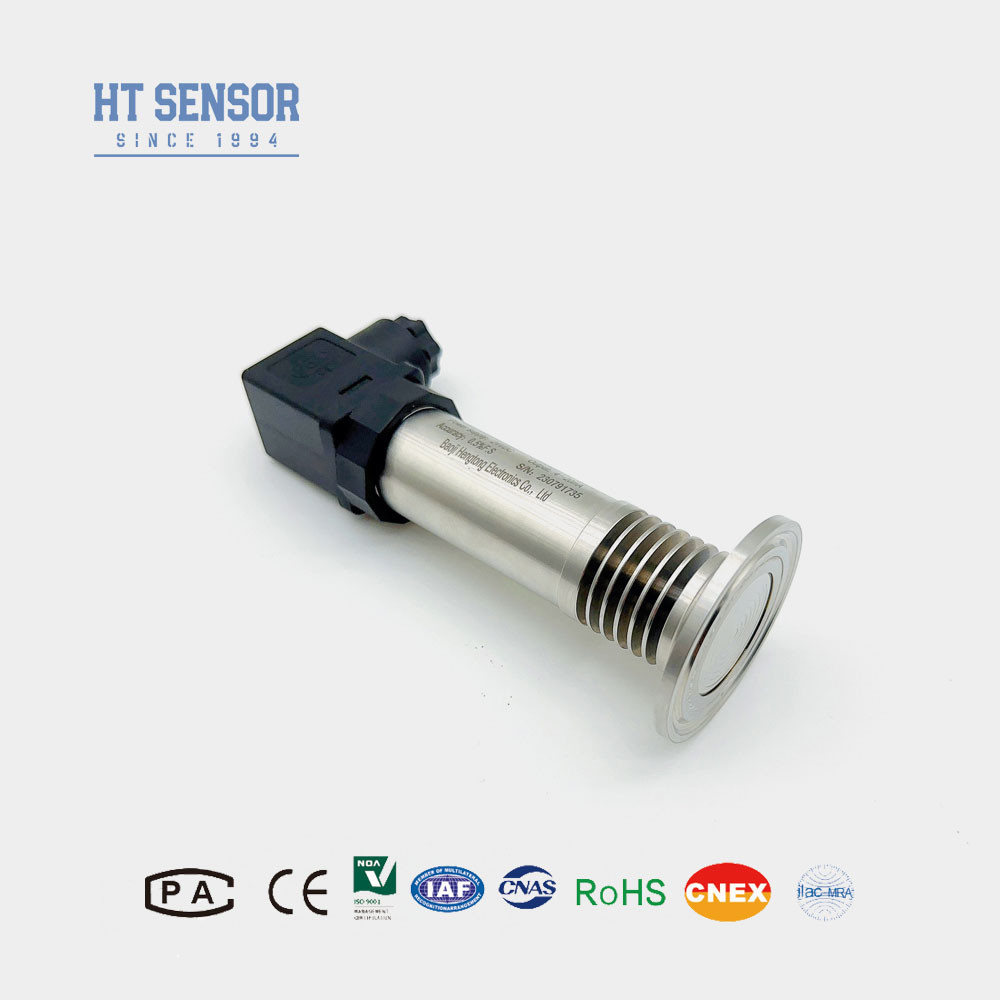

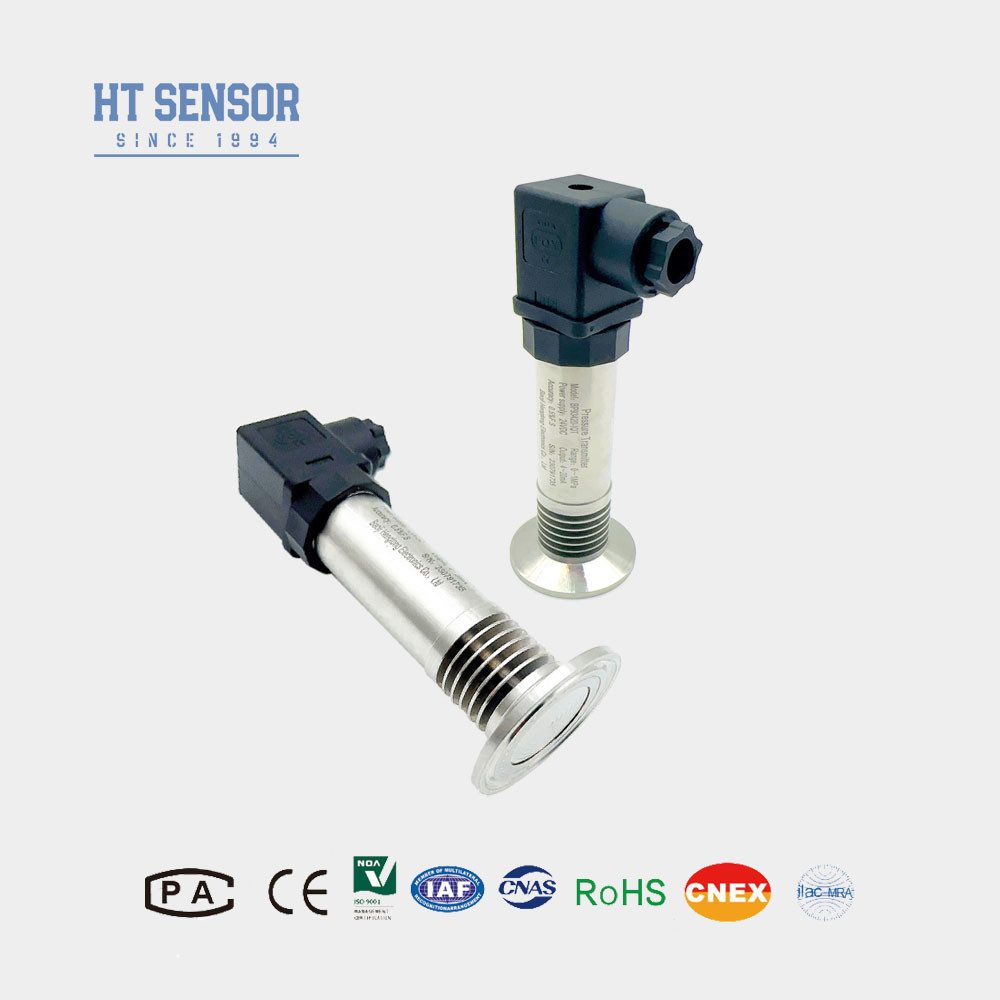

Κατασκευή μεταδότης υψηλής θερμοκρασίας με αισθητήρα πίεσης διαφράγματος με μεγάλο DIN
Δοκιμαστική συσκευή
Εισαγωγή αισθητήρα πίεσης διαφράγματος:
Ο πομπός αισθητήρα πίεσης BP93420-IQT έχει υποβληθεί σε αυστηρές δοκιμές σε διάφορες παραμέτρους, εξασφαλίζοντας σταθερή και αξιόπιστη απόδοση.Το εκτεθειμένο μεγάλο διάφραγμα του είναι αποτελεσματικό στην πρόληψη της απόφραξης της πύλης πίεσης που προκαλείται από κρυστάλλωση μέσουΑυτό καθιστά τον αισθητήρα κατάλληλο για χρήση στις βιομηχανίες τροφίμων και υγειονομικής περίθαλψης, όπου η καθαριότητα και η υγιεινή είναι πρωταρχικής σημασίας.
| Παραμέτρους απόδοσηςγια ανιχνευτές πίεσης διαφράγματος: | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ 0,1%FS |
| Υστερέση | ≤ 0,1%FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC (προσαρμόζεται) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,3kg |
Χαρακτηριστικά του προϊόντοςγια ανιχνευτές πίεσης διαφράγματος:
1Ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης.
2Διαφορετικές επιλογές σήματος εξόδου.
3Ρυθμίστε το μηδέν και την πλήρη κλίμακα.
4Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις.
Εφαρμογέςγια ανιχνευτές πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωτική επεξεργασία.
3Χρησιμοποιείται στη χαρτοβιομηχανία και τη χημική βιομηχανία, καθώς και για τη μέτρηση του επιπέδου των λυμάτων και της πίεσης των δοχείων ποτών Κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου.
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
1Συμφωνία μέσων:
Κατά την επιλογή ενός προϊόντος, είναι απαραίτητο να εξασφαλίζεται ότι το υπό δοκιμή μέσο είναι συμβατό με τα υγροποιημένα μέρη του προϊόντος.Αυτή είναι μια κρίσιμη εξέταση για να εξασφαλιστεί η ορθή και αξιόπιστη λειτουργία του αισθητήρα.
2Προϊόντα ανθεκτικά σε έκρηξη:
Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη ως στάνταρ.Αυτός είναι ένας σημαντικός παράγοντας που πρέπει να ληφθεί υπόψη εάν απαιτείται ψηφιακή οθόνη για την αίτησή σας.
3Γείωση και προστασία από κεραυνές:
Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, οι χρήστες συνιστάται να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι σωστά γειωμένα.Αυτό το μέτρο θα βοηθήσει στην προστασία του αισθητήρα από ηλεκτρικές διαταραχές και τη διατήρηση της σταθερής απόδοσης.
4Δικαιότητες καλωδίου:
Αν απαιτείται καλώδιο, υπάρχουν τρεις διαθέσιμες επιλογές υλικών - πολυαιθυλένιο, PVC και θωρακισμένο.το υλικό καλωδίου πολυαιθυλενίου θα χρησιμοποιείται ως προεπιλογήΕάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
5Ειδικές απαιτήσεις:
Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, δύναμη στιγμιαίας πρόσκρουσης ή ισχυρές ηλεκτρομαγνητικές/ασύρματες παρεμβολές, ενημερώστε μας και προσδιορίστε αυτές τις λεπτομέρειες στην παραγγελία σας.Αυτό θα μας επιτρέψει να διασφαλίσουμε ότι το προϊόν είναι κατάλληλο για τις μοναδικές απαιτήσεις εφαρμογής σας.
| Οδηγός παραγγελίας αισθητήρα πίεσης διαφράγματος | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
Ερωτήσεις και απαντήσεις
Ε1:Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για παραλαβή,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
