Εισαγωγή αισθητήρα πίεσης διαφράγματος:

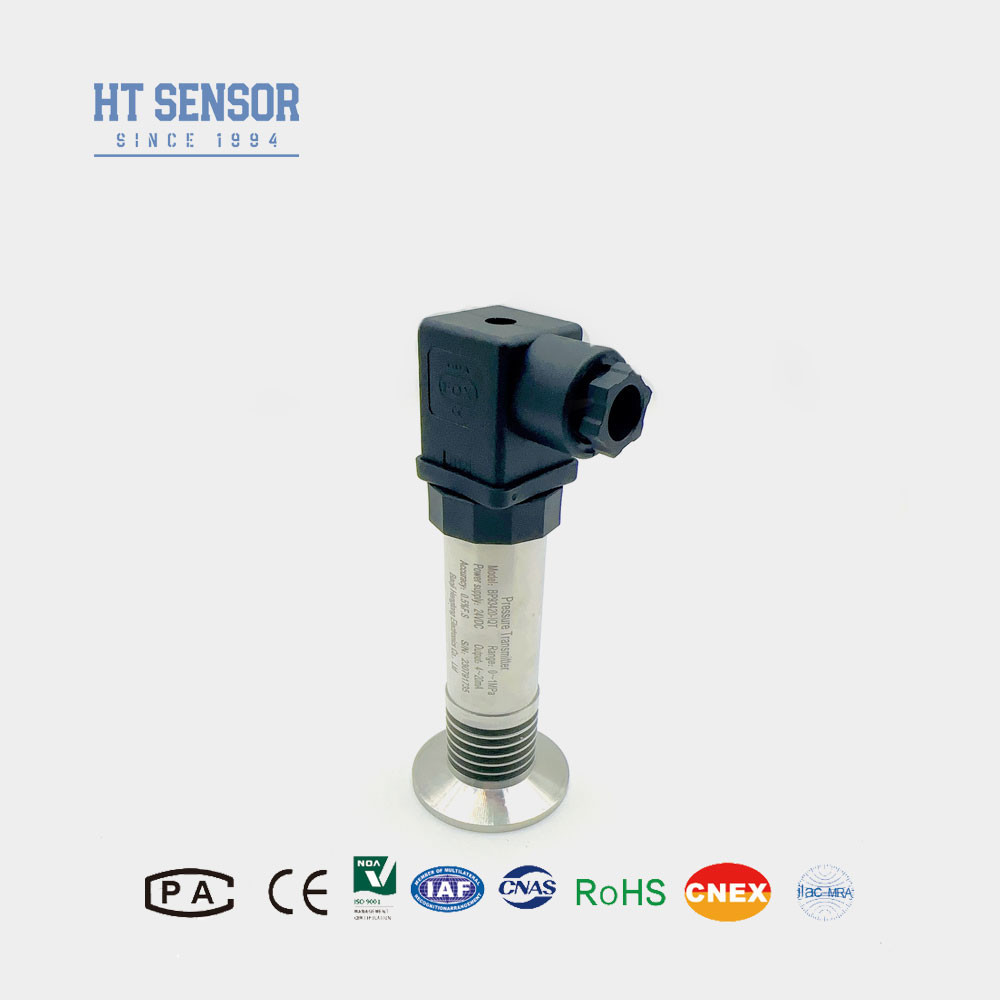

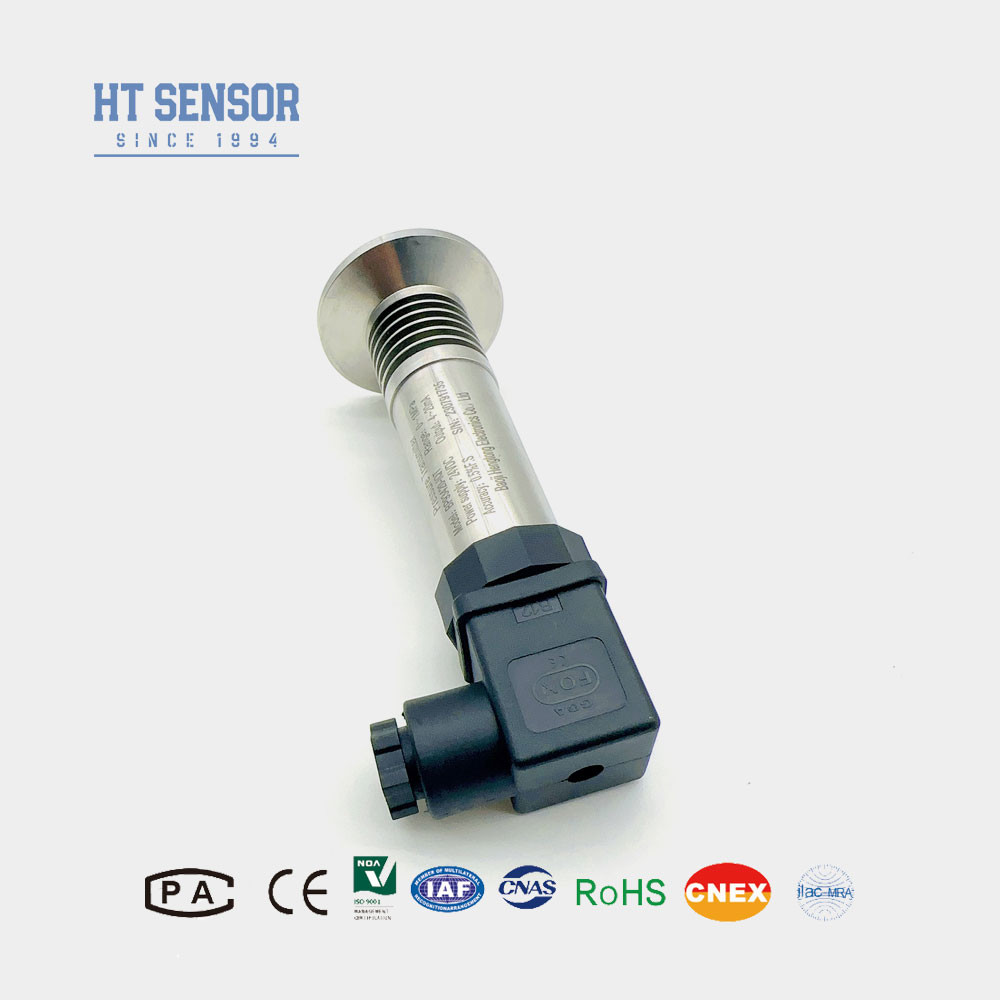

Ο αισθητήρας πίεσης επίπεδης μεμβράνης BP93420-IQT χρησιμοποιεί ένα ελαστομερές κατασκευασμένο από εισαγόμενα υλικά, μαζί με την τεχνολογία απομόνωσης διαφράγματος.,εξάλειψη του κινδύνου απόφραξης του μη ιξώδους μέσου κατά τη μέτρηση.Αυτός ο ολοκληρωμένος σχεδιασμός καθιστά τον πομπό κατάλληλο για εφαρμογές μέτρησης πίεσης και ελέγχου που περιλαμβάνουν ιξώδη μέσα όπως χημικές επικάλυψεις, μπογιά, λάσπη, άσφαλτο και αργό πετρέλαιο.
| Παραμέτρους απόδοσηςγια ανιχνευτές πίεσης διαφράγματος: |
| Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
≤ 0,1%FS |
| Υστερέση |
≤ 0,1%FS |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC (προσαρμόζεται) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,3kg |
Χαρακτηριστικά του προϊόντοςγια ανιχνευτές πίεσης διαφράγματος:
1Ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης.
2Διαφορετικές επιλογές σήματος εξόδου.
3Ρυθμίστε το μηδέν και την πλήρη κλίμακα.
4Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις.
Εφαρμογέςγια ανιχνευτές πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωτική επεξεργασία.
3Χρησιμοποιείται στη χαρτοβιομηχανία και τη χημική βιομηχανία, καθώς και για τη μέτρηση του επιπέδου των λυμάτων και της πίεσης των δοχείων ποτών Κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου.
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |
1. Συμβατότητα μέσων
Κατά την επιλογή ενός προϊόντος, πρέπει να εξασφαλίζεται ότι το υπό μέτρηση μέσο είναι συμβατό με τα υγροποιημένα συστατικά του αισθητήρα.Η συμβατότητα αυτή είναι ζωτικής σημασίας για την αξιόπιστη και ορθή λειτουργία της συσκευής..
2Προϊόντα ανθεκτικά σε έκρηξη
Παρακαλείστε να σημειώσετε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη κατά την παραγγελία.Αυτός είναι ένας σημαντικός παράγοντας που πρέπει να ληφθεί υπόψη εάν απαιτείται ψηφιακή οθόνη για την εφαρμογή σας.
3Γείωση και προστασία από κεραυνές
Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστούμε την εγκατάσταση συσκευών προστασίας από κεραυνό επί τόπου και τη διασφάλιση της ορθής γείωσης τόσο του προϊόντος όσο και της τροφοδοσίας.Αυτό θα βοηθήσει να προστατεύσει τον αισθητήρα από ηλεκτρικές διαταραχές, διατηρώντας σταθερή απόδοση.
4. Επιλογές καλωδίων
Το προϊόν δεν συνοδεύεται από προεπιλεγμένο καλώδιο. Εάν απαιτείται καλώδιο, υπάρχουν τρεις επιλογές υλικών: πολυαιθυλένιο, PVC και θωρακισμένο.η επιλογή καλωδίου πολυαιθυλενίου θα χρησιμοποιείται ως προεπιλογήΕάν χρειάζεστε διαφορετικό υλικό καλωδίου, παρακαλούμε να το αναφέρετε στο έντυπο παραγγελίας σας.
5Ειδικές απαιτήσεις
Για εφαρμογές με ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, δύναμη στιγμιαίας πρόσκρουσης ή έντονη ηλεκτρομαγνητική/ασύρματη συχνότητα,Παρακαλούμε ενημερώστε μας και δώστε τα στοιχεία στην παραγγελία σαςΑυτό θα μας επιτρέψει να επαληθεύσουμε την καταλληλότητα του προϊόντος για τις μοναδικές ανάγκες της εφαρμογής σας.
| Οδηγός παραγγελίας αισθητήρα πίεσης διαφράγματος |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΒ |
Γενικός μεταβιβαστής πίεσης |
ΙΙΙ |
Δείχνει μεταδότης πίεσης |
| ΕΠ |
Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| ΑΝ |
Πυροσβεστικός μεταβιβαστής πίεσης |
ΙΙΙ/ΙΙΙ |
Γενικός/οθόνη μεταδότης πίεσης |
| IN |
Κλιματισμός Ειδικός πομπός πίεσης |
|
|
| IC |
Μεταδότης υψηλής πίεσης θερμοκρασίας |
|
|
| Δυναμικό IQ1/Δυναμικό IQ2 |
Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας |
|
|
| |
Πεδίο μέτρησης |
- 100kPa... 0kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
Ερωτήσεις και απαντήσεις
Ε1:Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για παραλαβή,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
