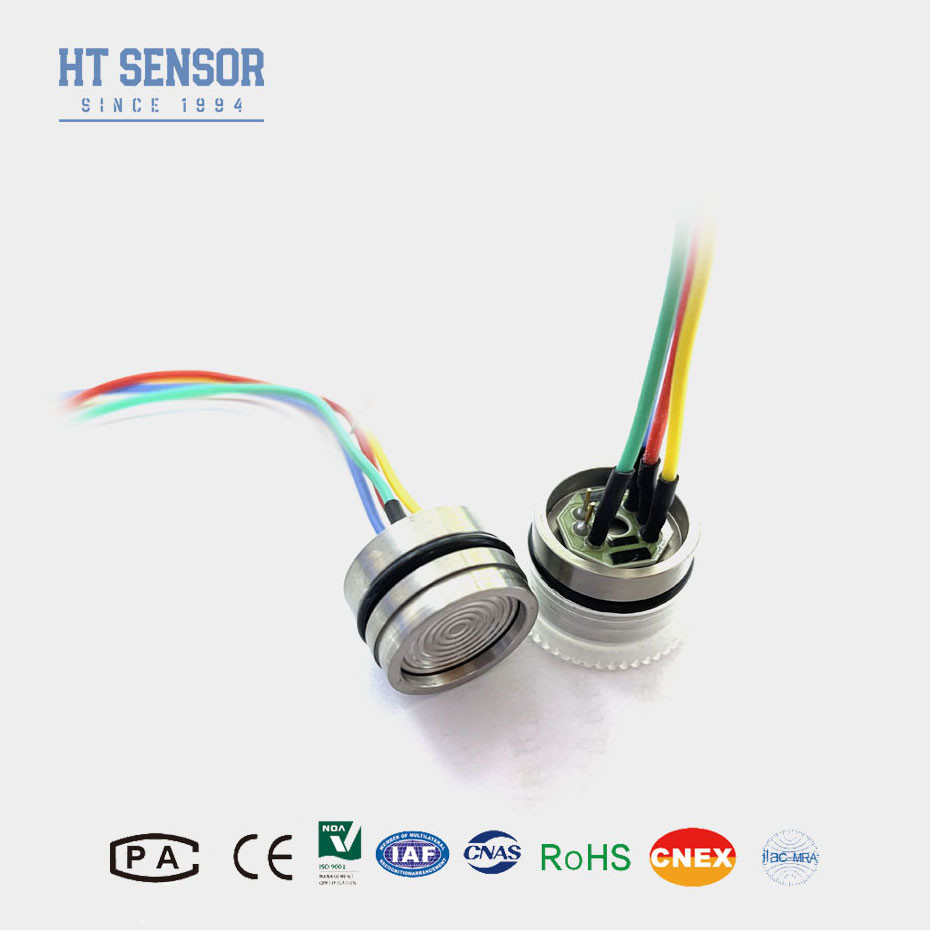

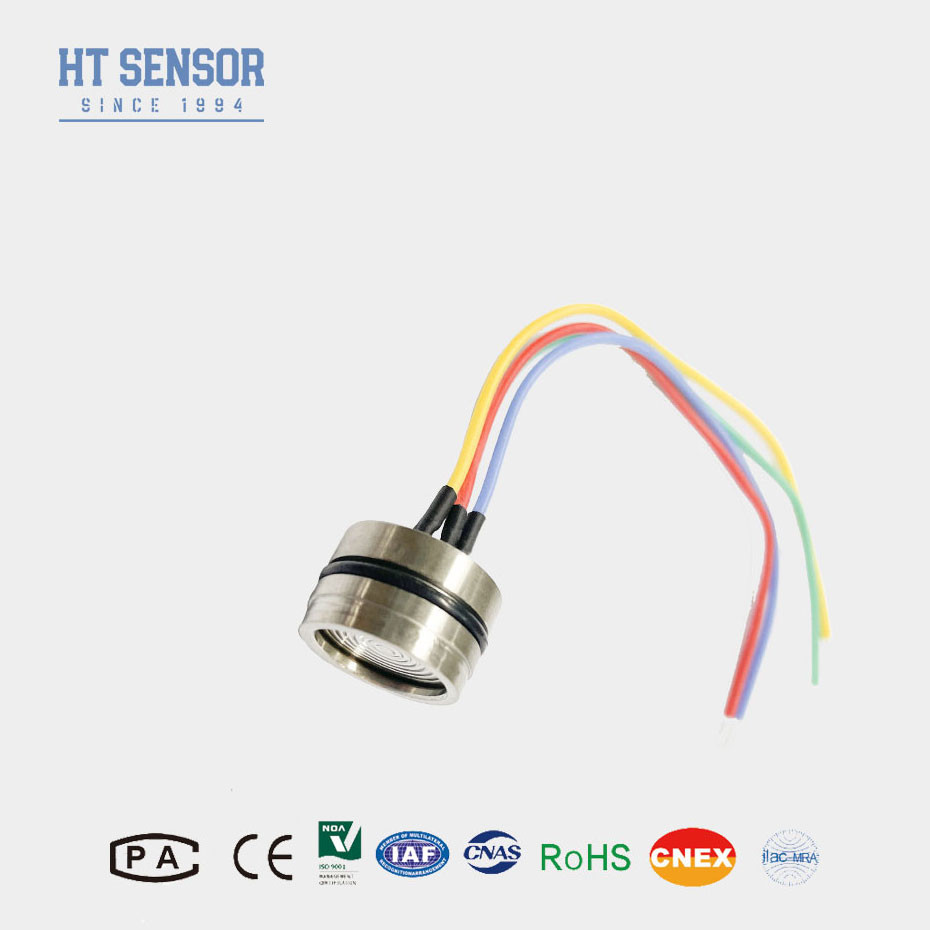

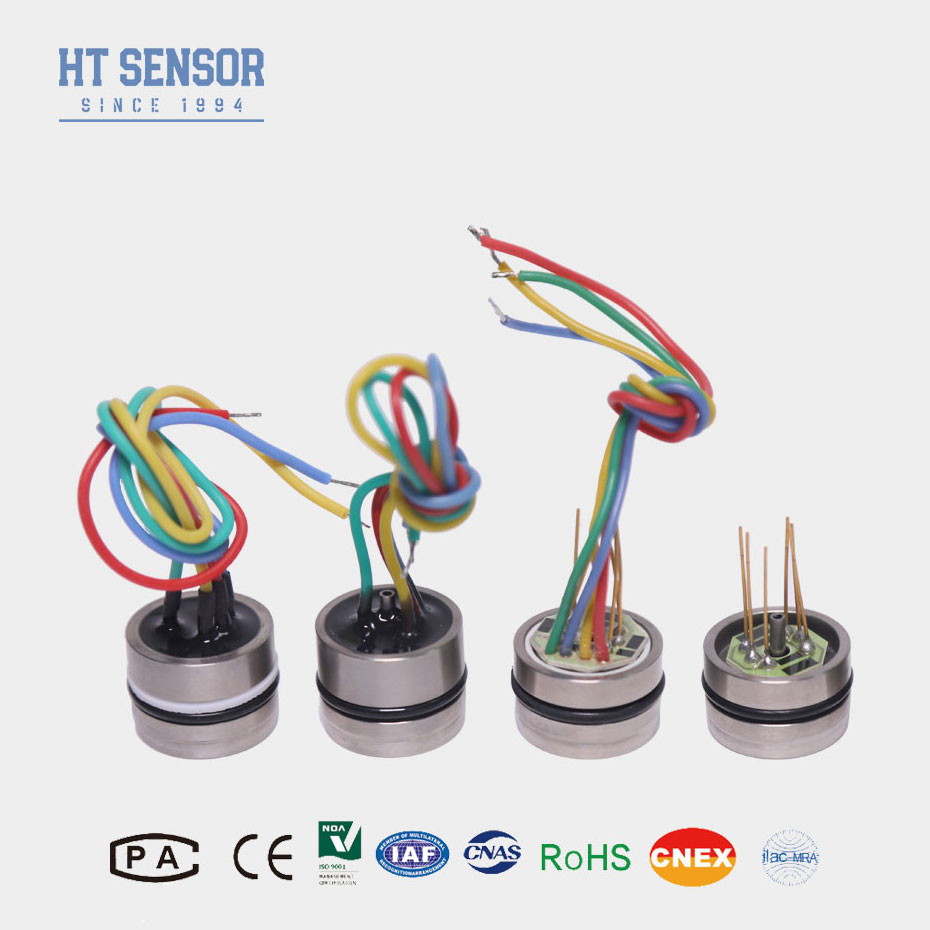

Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
1- Κατάλληλο για τη μέτρηση της πίεσης διαβρωτικών αερίων και υγρών, συμβατό με 316 λίτρα ανοξείδωτου χάλυβα
2Χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
3Χρησιμοποιείται συχνά σε συστήματα ψύξης και μέτρηση πίεσης στο συμπίεστη αέρα.
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:
1Ηλεκτρική τροφοδοσία: ≤10VDC
2.Εξόδου τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
3.Αντίσταση εισόδου:4KΩ~20KΩ
4.Αντίσταση εξόδου:2.5KΩ~6KΩ
5Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο:. |
| Πεδίο μέτρησης |
Διάμετρος (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Απόλυτο (Α) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Σφραγισμένο |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Τύπος |
Μαξ |
Μονάδα |
| Μη γραμμικότητα |
±0.15 |
±0.3 |
% F.S |
| Επαναληψιμότητα |
0.05 |
0.1 |
% F.S |
| Υστερέση |
0.05 |
0.1 |
% F.S |
| Μηδενική έξοδος αντιστάθμισης |
0±1 |
0±2 |
mV |
| Πλήρης έκδοση |
≤ 20KPa |
50±1 |
50±2 |
mV |
|
| ≥35kPa |
100±1 |
100±2 |
mV |
|
| Μηδενική μετατόπιση θερμοκρασίας. |
≤ 20KPa |
±1 |
±2.5 |
% F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
% F.S |
|
| Πλήρης κλίμακα θερμοκρασία. |
≤ 20KPa |
±1 |
±2 |
% F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
% F.S |
|
| Αντισταθμισμένος Temp. |
≤ 20KPa |
0 ~ 50 |
oC |
|
| ≥35kPa |
0 ~ 70 |
oC |
|
| Θερμοκρασία λειτουργίας |
-20~80 |
oC |
|
| Θέρμανση αποθήκευσης |
-40~125 |
oC |
|
| Επιτρεπόμενη υπερφόρτωση |
Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa |
|
|
| Πίεση έκρηξης |
5 φορές την πλήρη κλίμακα. |
|
|
| Μακροπρόθεσμη σταθερότητα |
0.2 % |
Ε.Χ./έτος |
|
| Υλικό διαφράγματος |
316L |
|
|
| Αντίσταση μόνωσης |
≥ 200MΩ 100VDC |
|
|
| Δονήσεις |
Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz |
|
|
| Σοκ |
100 g, 11 ms |
|
|
| Χρόνος απόκρισης |
≤ 1 ms |
|
|
| Σφραγίδα O-ring |
Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ |
|
|
| Μέσο πλήρωσης |
Ελαιόλαδο πυριτίου |
|
|
| Βάρος |
~ 28g |
|
|
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC |
|
| Σχέδιο κατασκευήςαπό ανιχνευτή πίεσης από πυρίτιο |
| < 3,5 MPaS |
 |
≥3,5MPaS
< 40MPaS |
 |
| ≥40MPaS |
 |
| Ηλεκτρική σύνδεση και αντιστάθμισηαπό ανιχνευτή πίεσης από πυρίτιο |
|
|
1Κατά τη διάρκεια της συναρμολόγησης, πρέπει να δίνεται προσοχή στον συντονισμό μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού για την επίτευξη της απαιτούμενης στεγανότητας.
2Κατά την συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι κατακόρυφα ευθυγραμμισμένο και εφαρμόστε την πίεση ομοιόμορφα για να αποφευχθεί η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια σας ή με κοφτερά αντικείμενα για να αποφύγετε παραμόρφωση ή διάτρηση του διάφραγματος και βλάβη στον πυρήνα.
5Η πύλη πίεσης του πυρήνα μετρητή πίεσης πρέπει να παραμένει ανοιχτή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή πίεσης.
1Ποιοι παράγοντες πρέπει να λαμβάνω υπόψη κατά την επιλογή ενός αισθητήρα πίεσης;
Περιοχή πίεσης: Οι μέγιστες και ελάχιστες πιέσεις που μπορεί να μετρήσει ο αισθητήρας.
Ακριβότητα: ο απαιτούμενος βαθμός ακρίβειας της μέτρησης.
Σημείο εξόδου: ο τύπος της ηλεκτρικής σήματος εξόδου (π.χ. 4-20mA, 0-5VDC, ψηφιακές εξόδους).
Περιβάλλον λειτουργίας: Συνθήκες όπως θερμοκρασία, υγρασία και έκθεση σε διαβρωτικές ουσίες.
Συμφωνία υλικού: διασφάλιση της συμβατότητας των υλικών αισθητήρα με το μέσο μέτρησης.
Χρόνος απόκρισης: Πόσο γρήγορα ο αισθητήρας ανταποκρίνεται στις αλλαγές πίεσης.
2Πώς να εγκαταστήσω έναν αισθητήρα πίεσης;
Εγκατάσταση: Εγκατάσταση του αισθητήρα με τα κατάλληλα εξαρτήματα και διασφάλιση της ορθής ευθυγράμμισης του με την πηγή πίεσης.
Διορθωτική λειτουργία: Η ηλεκτρική έξοδος συνδέεται με το σύστημα ελέγχου ή τον εξοπλισμό παρακολούθησης σύμφωνα με τις οδηγίες του κατασκευαστή.
Εκτελέστε βαθμονόμηση για να εξασφαλιστεί η ακρίβεια των ενδείξεων.
Ασφάλεια: Ακολουθήστε όλες τις οδηγίες ασφαλείας για να αποφευχθεί η βλάβη ή τραυματισμός του αισθητήρα.
3Πώς να διατηρήσω τον αισθητήρα πίεσης;
Κανονική βαθμονόμηση: περιοδική βαθμονόμηση του αισθητήρα για τη διατήρηση της ακρίβειας.
Επιθεώρηση: Ελέγξτε τακτικά για σωματική βλάβη ή φθορά.
Καθαρισμός: Καθαρίστε τον αισθητήρα και τις συνδέσεις του για να αποφευχθεί η μόλυνση.
Προστασία: Να εξασφαλίζεται ότι ο αισθητήρας προστατεύεται από περιβαλλοντικούς παράγοντες που θα μπορούσαν να επηρεάσουν την απόδοσή του.
4Ποιες είναι οι κοινές εφαρμογές των αισθητήρων πίεσης;
Βιομηχανική αυτοματοποίηση: Παρακολούθηση και έλεγχος των πιέσεων των διαδικασιών στην κατασκευή.
Αυτοκινητοβιομηχανία: Μέτρηση των πιέσεων του ελαίου, του καυσίμου και του αέρα στους κινητήρες.
Ιατρικές συσκευές: Παρακολούθηση της αρτηριακής πίεσης και άλλων φυσιολογικών πιέσεων.
Συστήματα HVAC: Διασφάλιση κατάλληλης πίεσης αέρα και αερίων.
Αεροδιαστημική: Μέτρηση της πίεσης της καμπίνας και άλλων κρίσιμων παραμέτρων.
Περιβαλλοντική παρακολούθηση: Μέτρηση της ατμοσφαιρικής και υδατικής πίεσης.
5Τι είναι η ψηφιακή αντιστάθμιση σε αισθητήρες πίεσης;
Η ψηφιακή αντιστάθμιση περιλαμβάνει τη χρήση μικροεπεξεργαστών για τη διόρθωση σφαλμάτων και μη γραμμικότητας στη μέτρηση πίεσης.Αυτή η τεχνική βελτιώνει την ακρίβεια ρυθμίζοντας την έξοδο του αισθητήρα με βάση τους προκαθορισμένους συντελεστές διόρθωσης και τις μεταβολές θερμοκρασίας.
6Τι πρέπει να κάνω αν ο αισθητήρας πίεσης μου δεν λειτουργεί σωστά;
Ελέγξτε τις συνδέσεις: Βεβαιωθείτε ότι όλες οι ηλεκτρικές και μηχανικές συνδέσεις είναι ασφαλείς.
Επανεξέταση βαθμονόμησης: Βεβαιωθείτε ότι ο αισθητήρας είναι σωστά βαθμονομημένος.
Επιθεωρήστε για ζημιές: Αναζητήστε οποιαδήποτε φυσική ζημιά στον αισθητήρα ή τα εξαρτήματά του.
Διαβούλευση με τα έγγραφα: ανατρέξτε στο εγχειρίδιο χρήστη για τα βήματα αντιμετώπισης προβλημάτων.
Επικοινωνία με την υποστήριξη: Εάν τα προβλήματα επιμένουν, επικοινωνήστε με τον κατασκευαστή ή τον προμηθευτή για τεχνική υποστήριξη.
