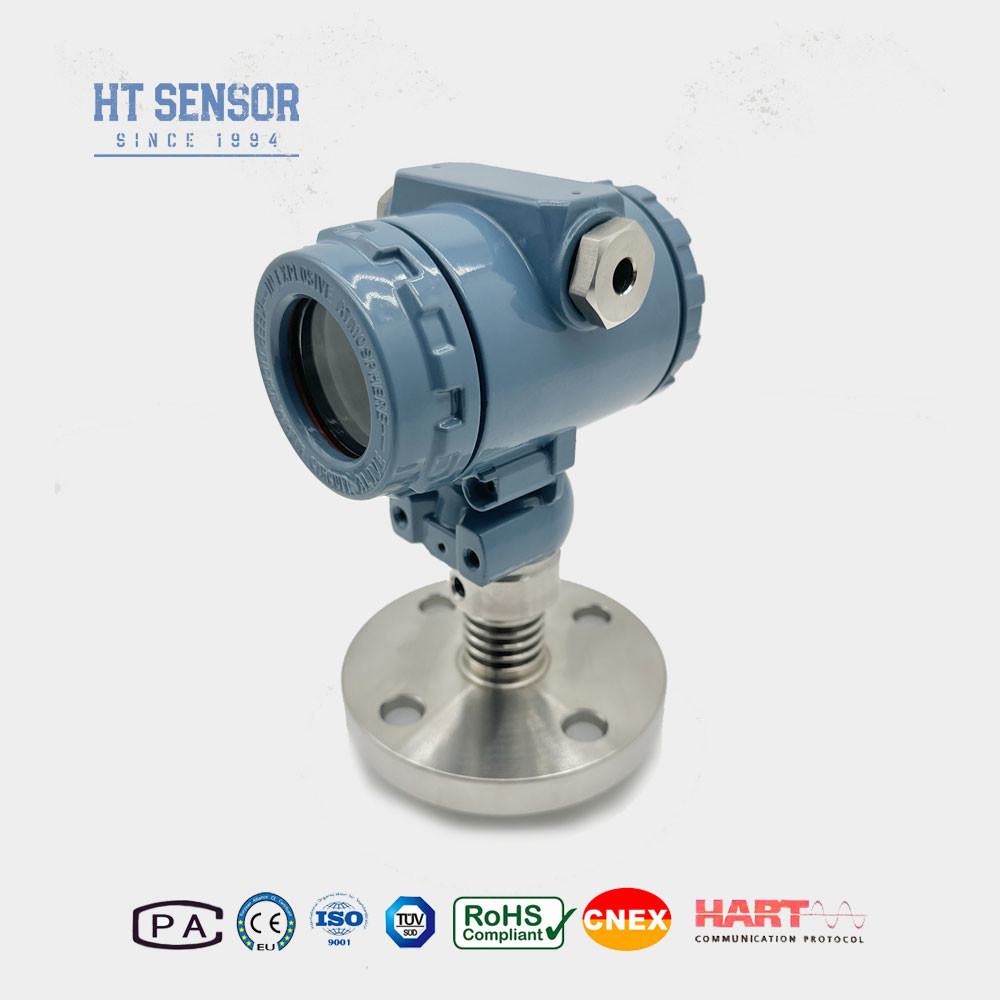

Μεταδότης πίεσης διαφραγμού για υψηλής θερμοκρασίας
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-IIIF | Ηλεκτρική τροφοδοσία: | 12-32VDC(24VDC) |
|---|---|---|---|
| Επεξεργασία: | 4-20mA με οθόνη | Τύπος πίεσης: | Μετρητής, Απόλυτος, Σφραγισμένος |
| Πεδίο: | 0-35kpa~20Mpa | Τύπος δομής: | Αισθητήρας διάφραγματος |
| Μέσο μέτρησης: | Υγρά, κόλλα για ποτά και ούτω καθεξής. | βαθμός ακρίβειας: | 00,5% |
| Καθαρό: | DN25-DN50 -DN100 κλπ. | Προσαρμογή: | Οργανωτής κατασκευής |
| Επισημαίνω |
Αισθητήρας πίεσης διαφράγματος υψηλής θερμοκρασίας,Μεταδότης αισθητήρα πίεσης διαφράγματος,Ηλεκτρονικός αισθητήρας πίεσης διαφράγματος |
||
Περιγραφή προϊόντος
Μεταβιβαστής αισθητήρα πίεσης διαφράγματος της σειράς HT για τη βιομηχανία υψηλών θερμοκρασιών
Δοκιμαστική συσκευή για τη μεταφορά πίεσης
Εισαγωγή αισθητήρα πίεσης διαφράγματος:

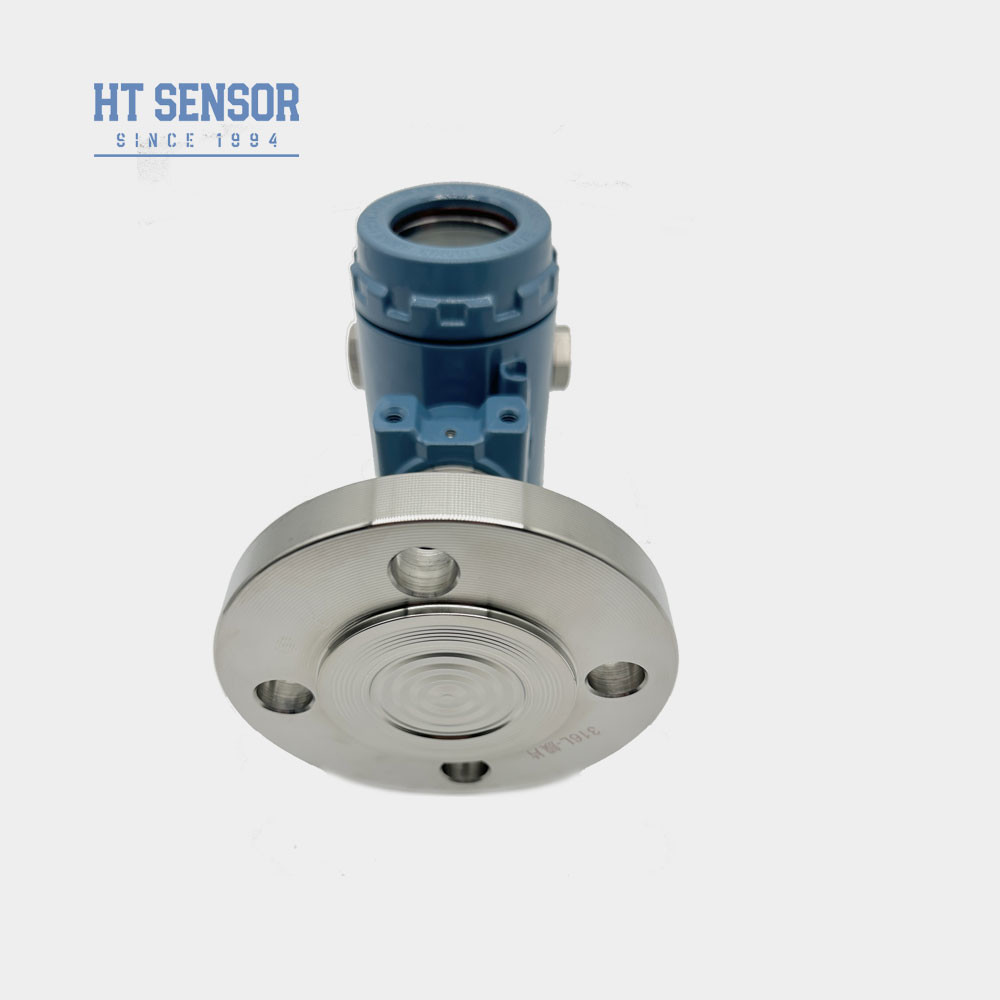

Ο πομπός πίεσης BP93420-III-FL χρησιμοποιεί τον πυρήνα της σειράς HT που είναι γεμάτο λάδι από ανθεκτική ταινία πυριτίου ως στοιχείο μέτρησης σήματος.Η σύνδεση της διαδικασίας περιλαμβάνει την άμεση συγκόλληση ενός διαφράγματος απομόνωσης 316L και ταιριάζοντας φλάντζηΗ προσαρμοσμένη θερμοκηλίδα έχει σχεδιαστεί για να προσαρμόζεται σε περιβάλλον υψηλής θερμοκρασίας.το κύκλωμα επεξεργασίας σήματος μετατρέπει το σήμα αισθητήρα σε ένα τυποποιημένο σήμα εξόδουΟι δοκιμές και οι δοκιμές γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων και των τελικών προϊόντων έχουν διεξαχθεί για να εξασφαλιστεί η σταθερή και αξιόπιστη απόδοση του πομπού.
| Παραμέτρους απόδοσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ̇ 35kPa... 1MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 4kg |
Χαρακτηριστικά του προϊόντοςαισθητήρας πίεσης διάφραγματος:
- 1- ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης
- 2Διαφορετικές επιλογές σήματος εξόδου
- 3. Ρυθμίσιμο μηδέν και πλήρη κλίμακα
- 4. Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις διαδικασίας
Εφαρμογέςαισθητήρας πίεσης διάφραγματος:
- Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
- Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωτική επεξεργασία.
- Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών, καθώς και για το επίπεδο των λυμάτων και των ποτών.
| Σημείο εξόδου ofαισθητήρας πίεσης διάφραγματος | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίαςfαισθητήρας πίεσης διάφραγματος |
- 1. Διασφάλιση της συμβατότητας: Κατά την επιλογή του προϊόντος, παρακαλείστε να επαληθεύσετε ότι το δοκιμαζόμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.
- 2Προϊόντα ανθεκτικά στις εκρήξεις: Σημειώστε ότι τα ανθεκτικά στις εκρήξεις προϊόντα δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
- 3Η παροχή ενέργειας για οθόνες: Κατά την παραγγελία ενός πομπού με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
- 4Προστασία από κεραυνό: Για την εξασφάλιση της αξιόπιστης λειτουργίας του προϊόντος,συνιστάται η εγκατάσταση συσκευών προστασίας από κεραυνές επί τόπου και η διασφάλιση της αξιόπιστης γείωσης του προϊόντος και της παροχής ρεύματος.
- 5Επιλογή δαχτυλιδιού σφράγισης: Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20°C έως 250°C. Εάν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20°C,θα πρέπει να επιλέγεται ένα δαχτυλίδι σφράγισης τύπου EPDM O.
- 6. Επιλογές καλωδίων: Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m και υπάρχουν τρεις τύποι υλικών καλωδίων για να επιλέξετε. Εκτός αν ορίζεται διαφορετικά, μπορούν να χρησιμοποιηθούν υλικά καλωδίων πολυαιθυλενίου.Εάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
- 7. Ειδικές απαιτήσεις: Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη κρούσης, ισχυρές ηλεκτρομαγνητικές ή RF παρεμβολές, παρακαλούμε ενημερώστε μας και να το αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςαισθητήρας πίεσης διάφραγματος | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικές ερωτήσειςαισθητήρας πίεσης διαφράγματος:
Ε1:Είναι Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για παραλαβή,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
