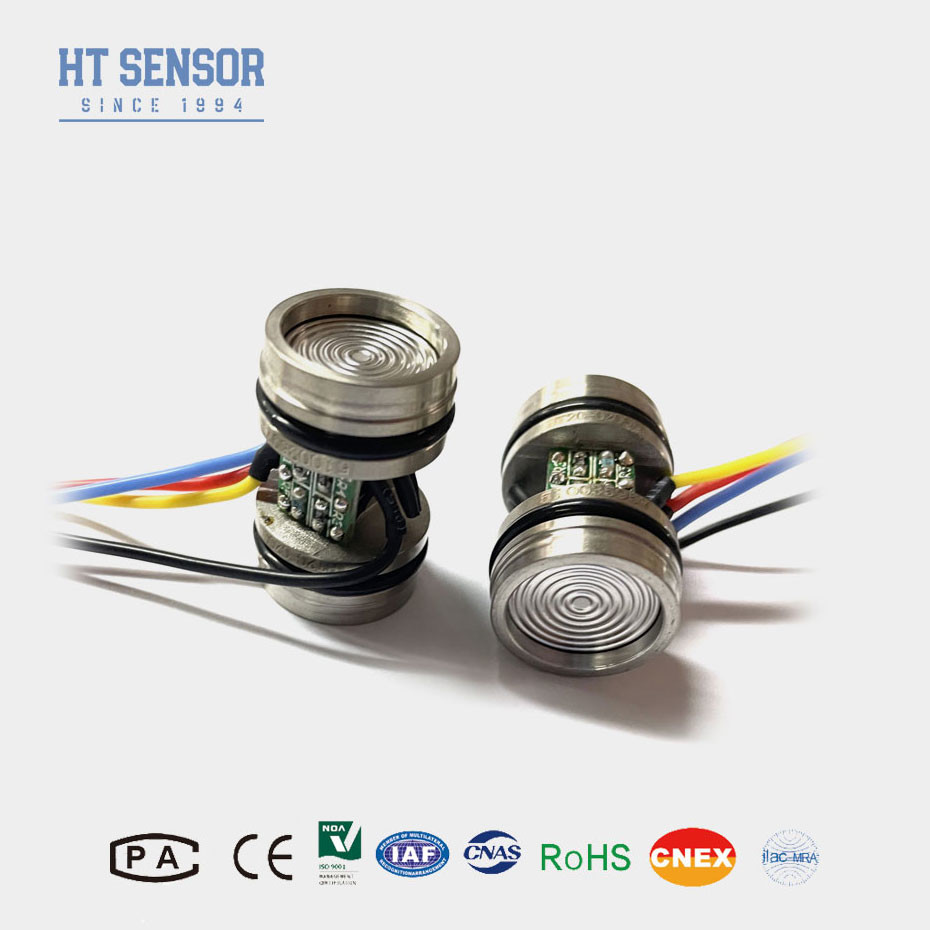

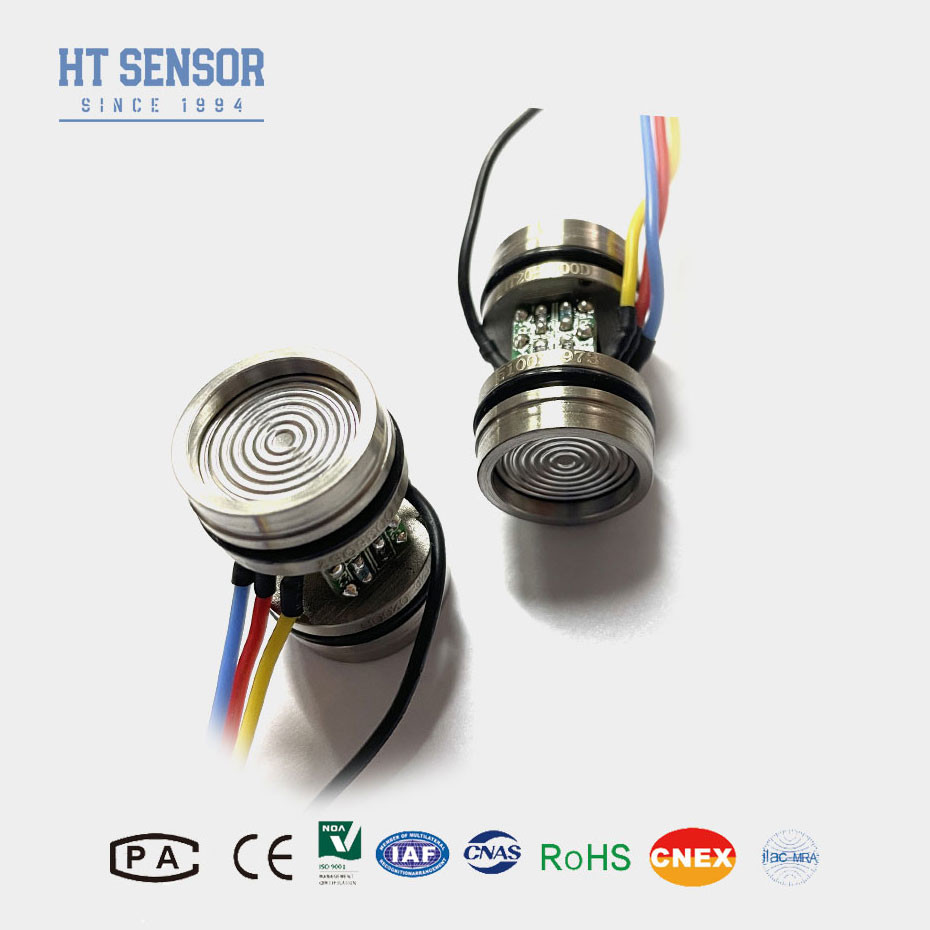

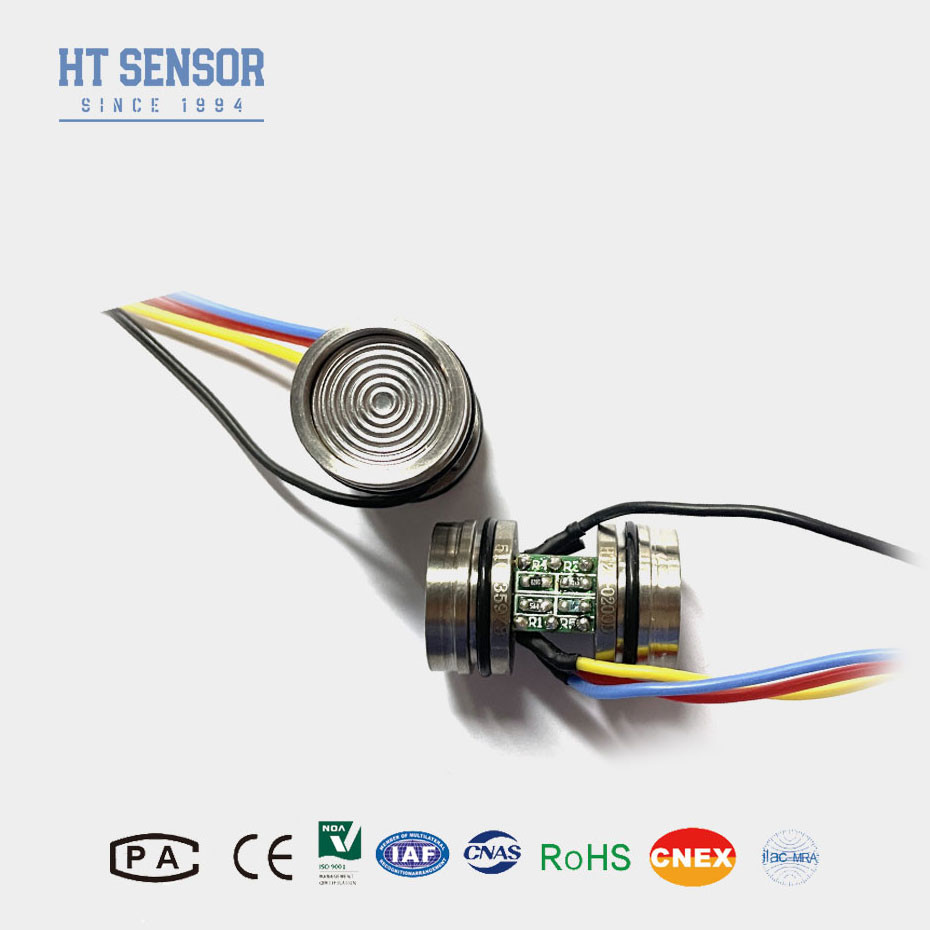

Ανθεκτικός αισθητήρας διαφοράς πίεσης 10VDC για προσαρμοσμένες εφαρμογές
Product Details
| Σχήμα αριθ.: | HT20V | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | Προσαρμοσμένο |
| Δύναμη: | 10VDC | Πακέτο μεταφοράς: | Καρτόνι |
| Τύπος: | Διαφορετικός αισθητήρας πίεσης πιεζοαπομείωσης | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ατσάλι ατσάλι | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Επισημαίνω |
Προσαρμοσμένες εφαρμογές Διαφορετικός αισθητήρας πίεσης,10VDC Πιεζοανταγωγικός αισθητήρας διαφορικής πίεσης,Ανθεκτικός αισθητήρας διαφορικής πίεσης |
||
Product Description
Εισαγωγή αισθητήρα πίεσης διασκορπισμένου πυριτίου με διαφορικό:
HT20VΟ ανιχνευτής διαφορικής πίεσης από διάχυτο πυρίτιο είναι σχεδιασμένος για τη μέτρηση της διαφοράς πίεσης μεταξύ δύο σημείων.Αυτός ο τύπος αισθητήρα χρησιμοποιεί τις πλειοανταγωγικές ιδιότητες του πυριτίου για να μετατρέπει τις διαφορές πίεσης σε ηλεκτρικά σήματαΟι αισθητήρες αυτοί είναι γνωστοί για την υψηλή ακρίβεια, τη σταθερότητα και την αξιοπιστία τους, καθιστώντας τους ιδανικούς για διάφορες βιομηχανικές και εμπορικές εφαρμογές.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο:
1Υψηλή ακρίβεια: παρέχει ακριβείς μετρήσεις διαφορικής πίεσης.
2Εξαιρετική σταθερότητα: Διατηρεί τις επιδόσεις για μεγάλες περιόδους.
3Μεγάλη περιοχή μέτρησης: ικανή να μετρά μικρές έως μεγάλες διαφορικές πιέσεις.
4Αντιστάθμιση θερμοκρασίας: εξασφαλίζει ακριβείς ενδείξεις σε ευρύ φάσμα θερμοκρασιών.
- Ανίχνευση διαφορικής πίεσης
- Μηχανές βαθμονόμησης πίεσης
- Μέτρηση επιπέδου υγρού
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο: | ||||
| Πεδίο μέτρησης | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Τύπος | Μαξ | Μονάδα | ||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 g, 11 ms | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | ~ 45g | |||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC. | ||||
| Σχέδιο κατασκευήςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο | |
| Διάσταση | |
| ΣημειώσειςΕάν υπάρχουν αλλαγές στα χρώματα του καλωδίου, ανατρέξτε στην ετικέτα που επισυνάπτεται στον αισθητήρα για ακριβείς πληροφορίες. | |
| Ηλεκτρική σύνδεση και αντιστάθμισημε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
