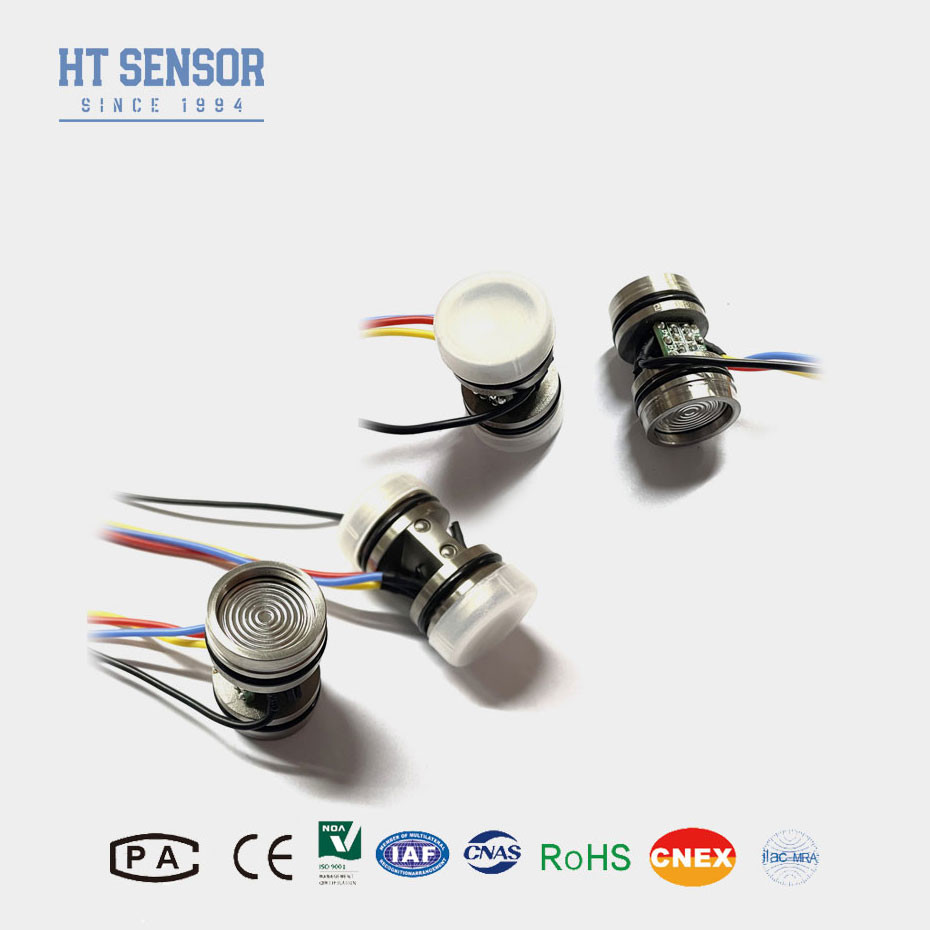

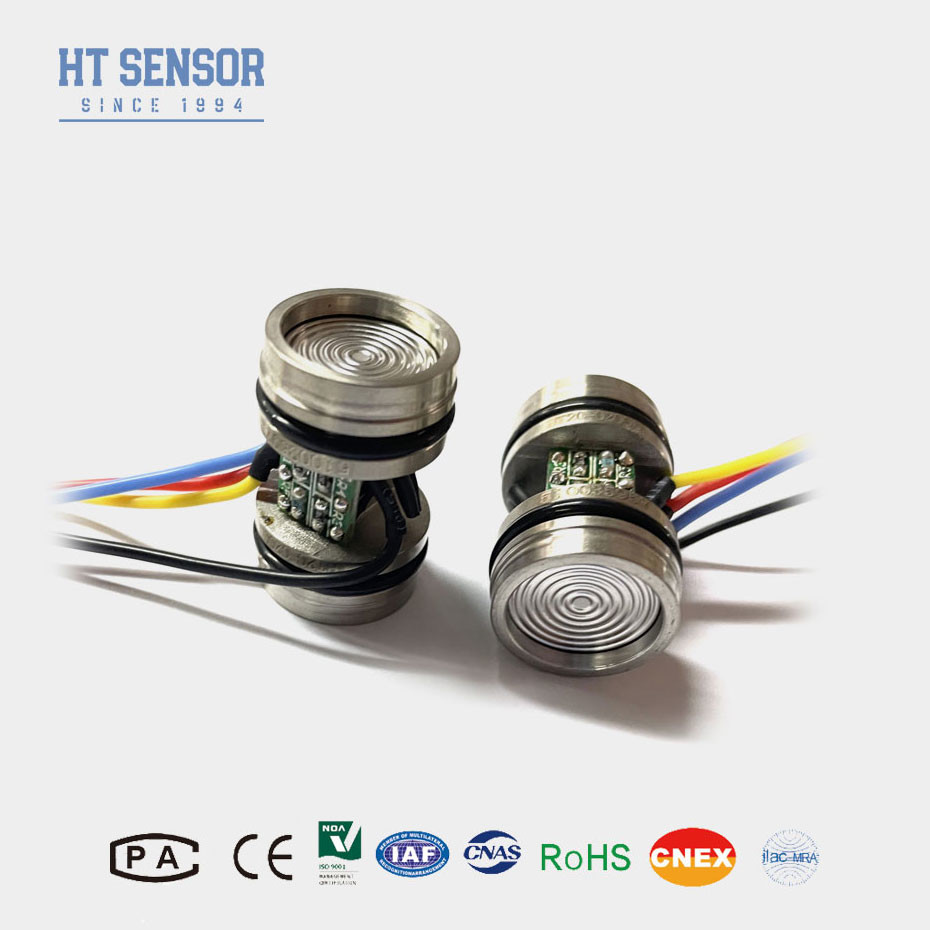

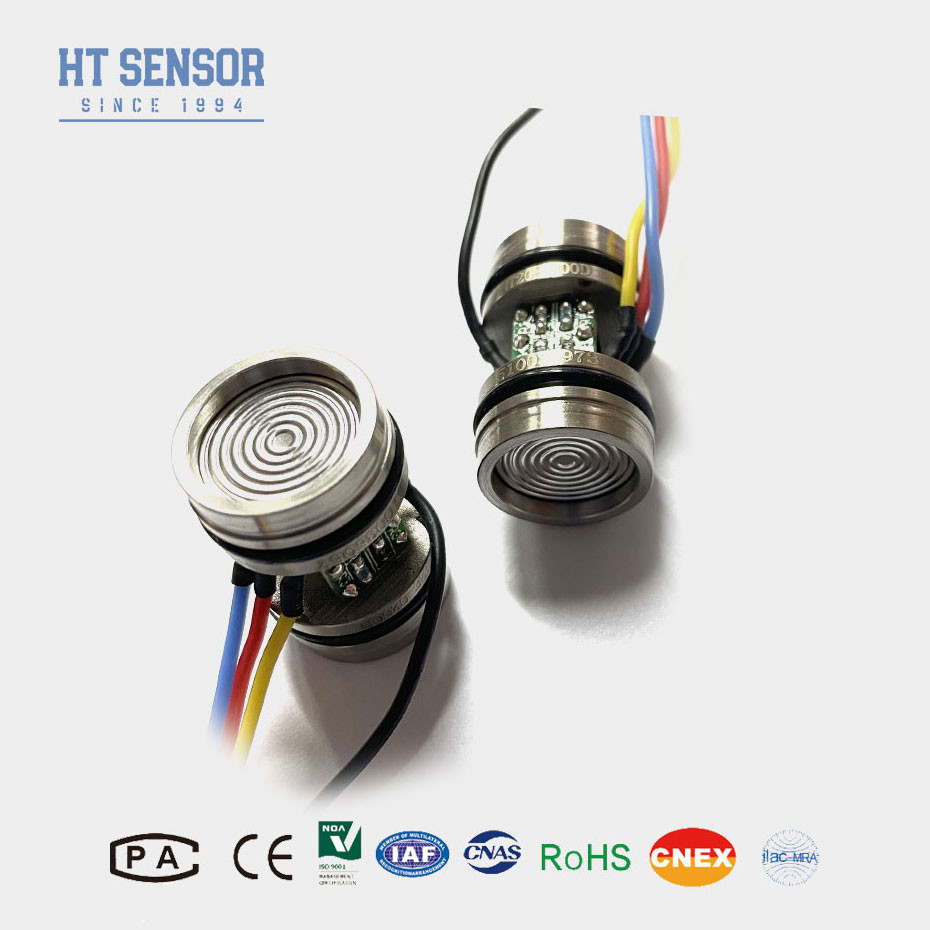

HT20V 100mv Αισθητήρας πίεσης 10VDC Αισθητήρας διαφορικής πίεσης για υγρό
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | HT20V | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | Προσαρμοσμένο |
| Δύναμη: | 10VDC | Πακέτο μεταφοράς: | Καρτόνι |
| Τύπος: | Διαφορετικός αισθητήρας πίεσης πιεζοαπομείωσης | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ατσάλι ατσάλι | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Επισημαίνω |
αισθητήρας πίεσης υγρού,Αισθητήρας διαφορικής πίεσης για υγρό,Πιεζοανταγωνιστικός αισθητήρας διαφορικής πίεσης |
||
Περιγραφή προϊόντος
Εισαγωγή αισθητήρα πίεσης διασκορπισμένου πυριτίου με διαφορικό:
HT20VΟ αισθητήρας αποτελείται από ένα διάφραγμα πυριτίου με διασκορπισμένα μέσα σε αυτό πιεζοαπορροφητικά στοιχεία, σχηματίζοντας ένα κύκλωμα γέφυρας Wheatstone.προκαλεί παραμόρφωση του διαφράγματος.Η παραμόρφωση αυτή μεταβάλλει την αντίσταση των πιεζοανταποκρούσιμων στοιχείων, απορροφώντας την γέφυρα Wheatstone.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο:
1Υψηλή ακρίβεια: παρέχει ακριβείς μετρήσεις διαφορικής πίεσης.
2Εξαιρετική σταθερότητα: Διατηρεί τις επιδόσεις για μεγάλες περιόδους.
3Μεγάλη περιοχή μέτρησης: ικανή να μετρά μικρές έως μεγάλες διαφορικές πιέσεις.
4Αντιστάθμιση θερμοκρασίας: εξασφαλίζει ακριβείς ενδείξεις σε ευρύ φάσμα θερμοκρασιών.
- Έλεγχος διαδικασιών: Παρακολούθηση και έλεγχος των διαφορών πίεσης στις βιομηχανικές διαδικασίες.
- Συστήματα HVAC: Μέτρηση διαφορών πίεσης αέρα για αποτελεσματική λειτουργία του συστήματος.
- Μέτρηση ροής: Χρησιμοποιείται σε συνδυασμό με στοιχεία ροής, όπως πλάκες οπτικής διάταξης, για τη μέτρηση της ροής του υγρού.
- Παρακολούθηση φίλτρου: ανίχνευση πτώσεων πίεσης σε όλα τα φίλτρα για να υποδεικνύουν φραγμό.
- Μέτρηση επιπέδου: Μέτρηση του επιπέδου των υγρών στις δεξαμενές με ανίχνευση της διαφοράς πίεσης μεταξύ του επιπέδου του υγρού και ενός σημείου αναφοράς.
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο: | ||||
| Πεδίο μέτρησης | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Τύπος | Μαξ | Μονάδα | ||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 g, 11 ms | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | ~ 45g | |||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC. | ||||
| Σχέδιο κατασκευήςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο | |
| Διάσταση | |
| ΣημειώσειςΕάν υπάρχουν αλλαγές στα χρώματα του καλωδίου, ανατρέξτε στην ετικέτα που επισυνάπτεται στον αισθητήρα για ακριβείς πληροφορίες. | |
| Ηλεκτρική σύνδεση και αντιστάθμισημε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
