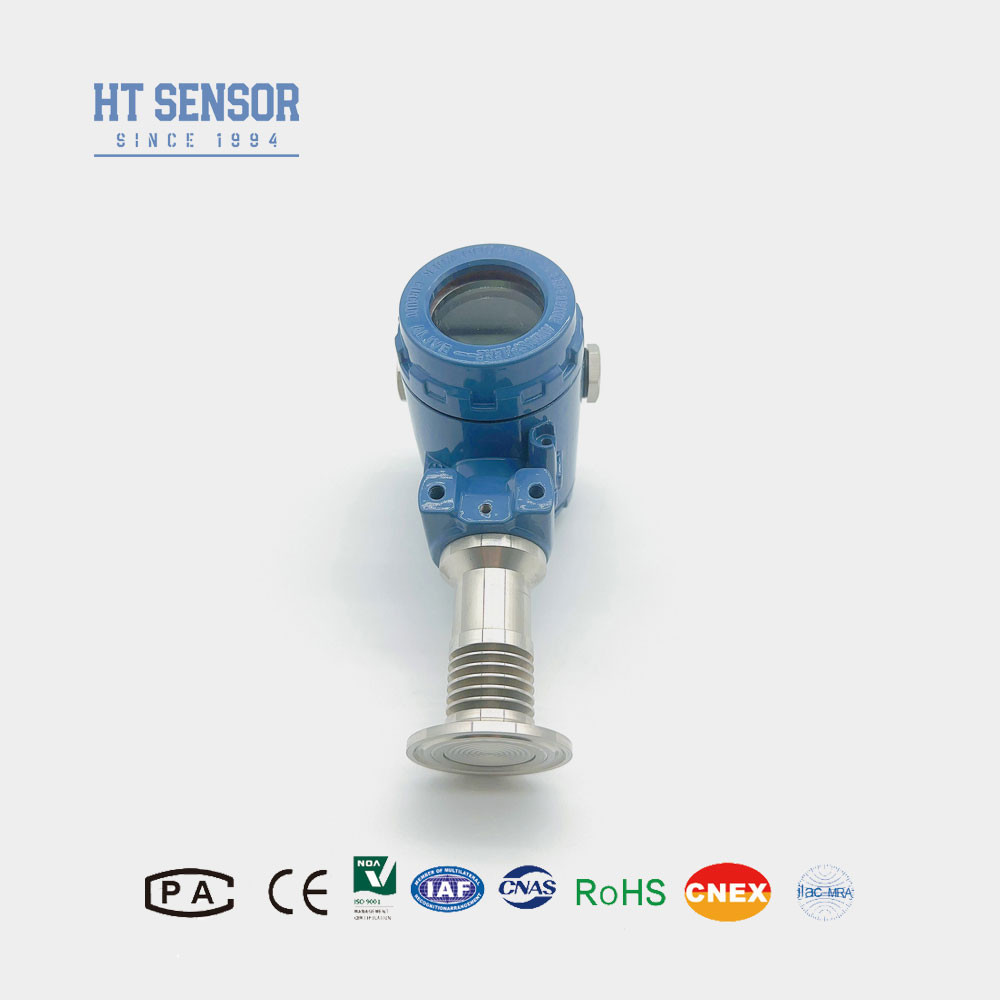

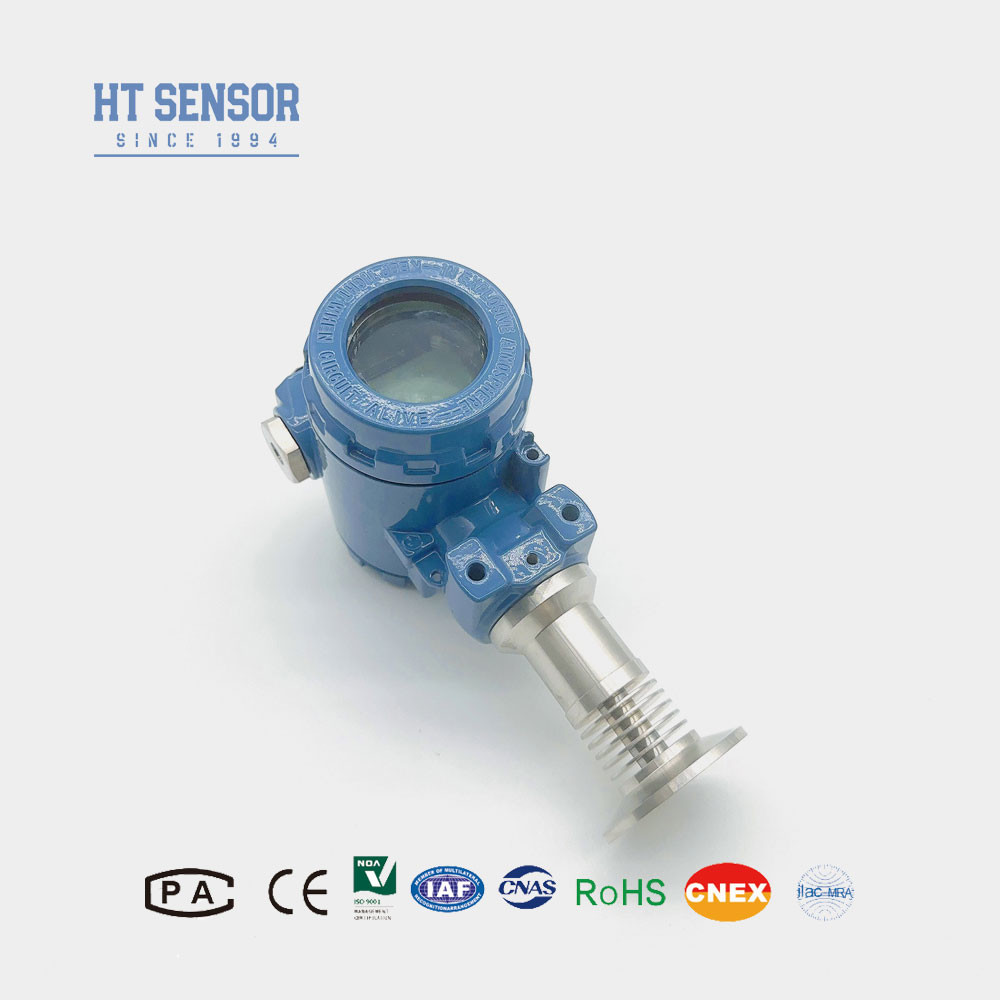

Μεταδότης αισθητήρα πίεσης διαφράγματος για εφαρμογές υψηλής θερμοκρασίας και πίεσης
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-IIIQT1 | Ηλεκτρική τροφοδοσία: | 12-32VDC |
|---|---|---|---|
| Επεξεργασία: | Δείκτης 4-20mA+ | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη, σφραγισμένη πίεση |
| Πεδίο: | 0-35kpa~3.5Mpa | Τύπος δομής: | Μεταδότης αισθητήρα πίεσης διαφράγματος |
| Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής | βαθμός ακρίβειας: | 00,5% |
| Αξιολόγηση ΙΠ: | IP65 | Προσαρμογή: | Διαθέσιμο |
| Επισημαίνω |
Αισθητήρας πίεσης διαφράγματος υψηλής θερμοκρασίας,Μεταδότης αισθητήρα πίεσης υψηλής θερμοκρασίας,Μεταδότης αισθητήρα πίεσης διαφράγματος |
||
Περιγραφή προϊόντος
Μεταδότης αισθητήρα πίεσης διαφράγματος για εφαρμογές υψηλής πίεσης θερμοκρασίας
BP93420-IIIQT1 Μεταδότης πίεσης
Εισαγωγή αισθητήρα πίεσης διαφράγματος:
- Ο αισθητήρας πίεσης με διάφραγμα BP93420-IIIQT1 είναι ένας αναλογικός αισθητήρας πίεσης με τα ακόλουθα βασικά χαρακτηριστικά:
- 1Σχεδίαση επίπεδης μεμβράνης: Ο σχεδιασμός του διαφραγματικού διαφραγμού του πομπού αυξάνει την περιοχή επαφής με το μετρούμενο μέσο, βελτιώνοντας την απόδοσή του.
- 2. Ευρύ εύρος θερμοκρασίας: Ο πομπός έχει σχεδιαστεί για να λειτουργεί σε ευρύ εύρος θερμοκρασιών, επιτρέποντάς του να προσαρμόζεται σε διαφορετικές περιβαλλοντικές συνθήκες.
- 3- Ικανότητα υπερφόρτωσης: Ο πομπός έχει υψηλή ικανότητα υπερφόρτωσης, που του επιτρέπει να αντέχει τις πιέσεις και τις υπερβολές χωρίς να διακυβεύεται η λειτουργικότητά του.
- 4. Ισχυρή αντοχή στη διάβρωση: Τα υλικά και η κατασκευή του πομπού παρέχουν ισχυρή αντοχή στη διάβρωση, καθιστώντας το κατάλληλο για χρήση σε διάφορα σκληρά περιβάλλοντα.
- 5Πολυδιάστατη εφαρμογή: Με αυτά τα χαρακτηριστικά,η σειρά μεταβιβαστών πίεσης BP93420-IIIQT1 μπορεί να εφαρμοστεί σε ένα ευρύ φάσμα βιομηχανιών και εφαρμογών που απαιτούν αξιόπιστη μέτρηση πίεσης υπό δύσκολες συνθήκες.
- 6Η βελτιστοποίηση αυτή υπογραμμίζει τα βασικά πλεονεκτήματα του πομπού αισθητήρα πίεσης BP93420-IIIQT1, τονίζοντας την καταλληλότητά του για χρήση σε ποικίλα και απαιτητικά περιβάλλοντα.
| Παραμέτρους απόδοσηςτουΑισθητήρας πίεσης διαφράγματος | |
| Πεδίο μέτρησηςΑισθητήρας πίεσης διαφράγματος | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ 0,1%FS |
| Υστερέση | ≤ 0,1%FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,3kg |
Εφαρμογέςαισθητήρας πίεσης διάφραγματος:
- 1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
- 2Χρησιμοποιείται για ασηπτική επεξεργασία σε ιατρικές, βιοφαρμακευτικές, υγιεινές τροφίμων και άλλες βιομηχανίες.
- 3Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών προϊόντων, καθώς και για τη μέτρηση του επιπέδου των λυμάτων και της πίεσης των δεξαμενών ποτών, κατάλληλη για υδραυλικά και πνευματικά συστήματα ελέγχου.
| Σημείο εξόδου ofαισθητήρας πίεσης διάφραγματος | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίαςfαισθητήρας πίεσης διάφραγματος |
- 1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
- 2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
- 3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
- 4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να βεβαιωθείτε ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
- 5Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςαισθητήρας πίεσης διάφραγματος | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικές ερωτήσειςαισθητήρας πίεσης διαφράγματος:
1Ε: Ποια είναι τα χαρακτηριστικά της αισθητήρας πίεσης διάφραγματοςΜεταβιβαστές;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
