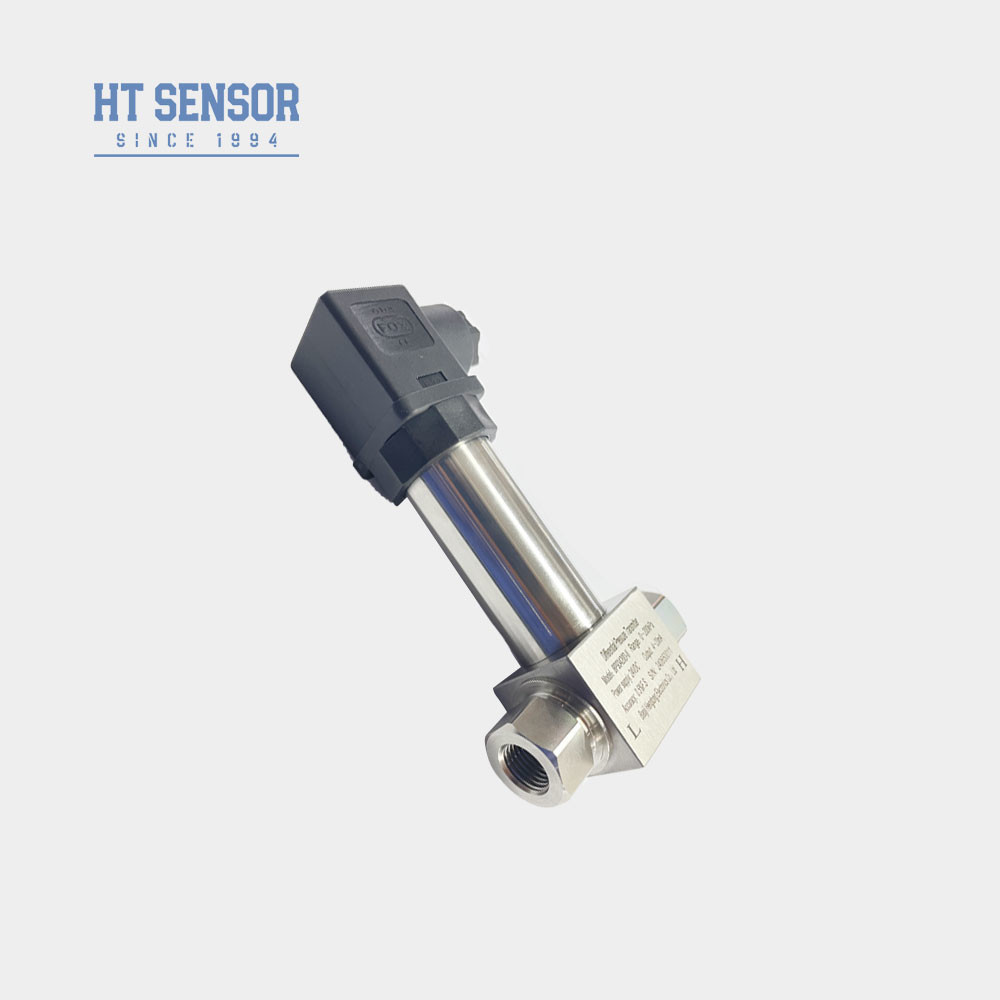

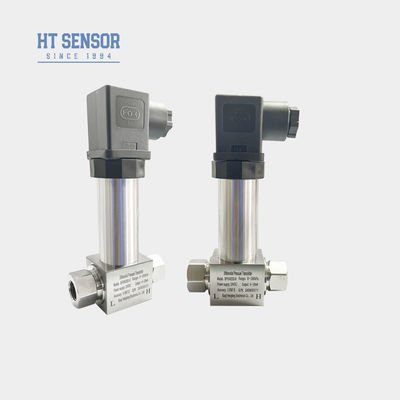

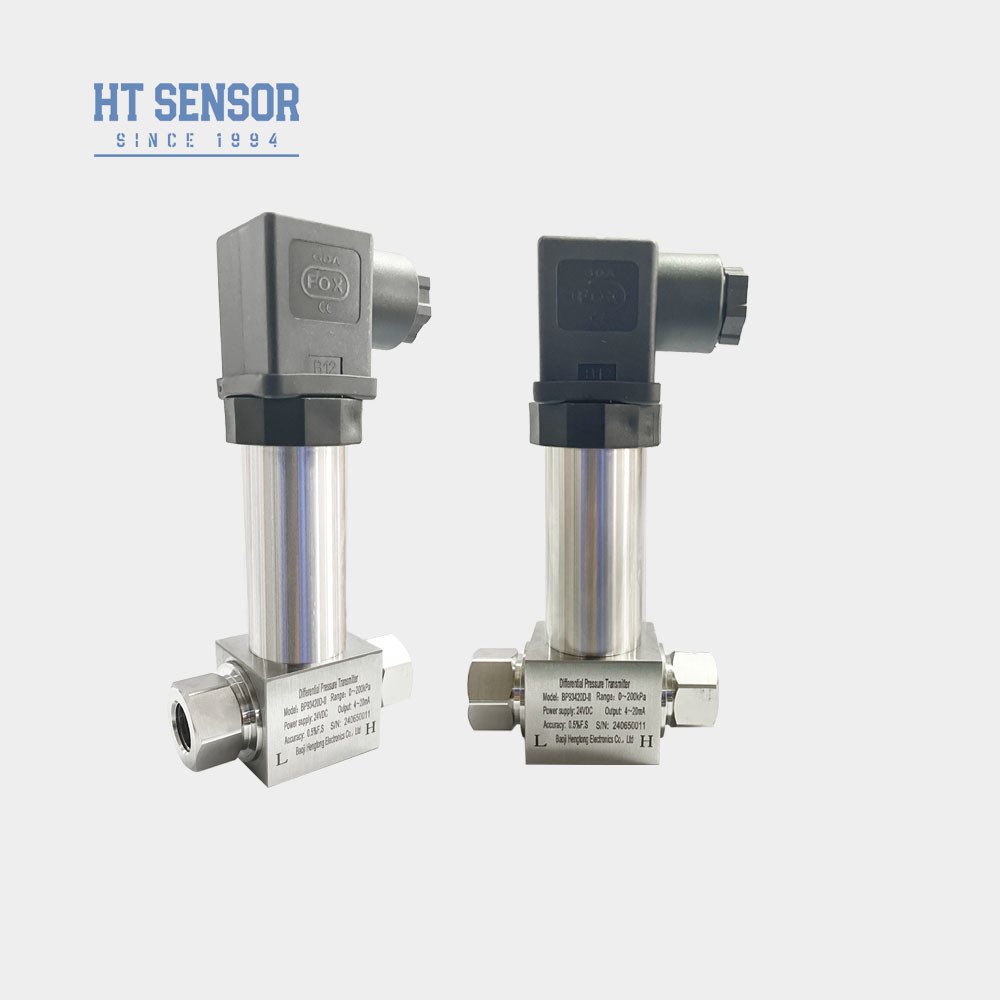

Μεταδότης διαφορικής πίεσης με διάχυτο πυριτικό πιεζοανταγωγικό αισθητήρα διαφορικής πίεσης Dwyer
BP93420DIIDδιαφορετικόΠανασφάλειαΜεταδότης
Εισαγωγή μεταδότης διαφορικής πίεσης:
Ο πολλαπλός μεταδότης πίεσης BP93420DII χρησιμοποιεί έναν διάχυτο πλειοανταγωγικό αισθητήρα πυριτίου. Η διαφορά πίεσης του αερίου και του υγρού μετράται και παράγεται, η οποία μπορεί να εμφανιστεί.Εφαρμόζεται στη μέτρηση της διαφοράς πίεσης διαφόρων αερίων και υγρών σε αγωγούς σε βιομηχανίες όπως το πετρέλαιο, χημική, ηλεκτρική ενέργεια, υδρολογία κλπ.
Χαρακτηριστικά του προϊόντοςτου μεταδότη διαφορικής πίεσης:
- Ο πομπός υιοθετεί δομή από ανοξείδωτο χάλυβα, συμπαγή δομή και εύκολη εγκατάσταση.
- Μετά από αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
- Η ηλεκτρική διεπαφή μπορεί να είναι εξωτερική ή άμεση σύνδεση.
Εφαρμογέςτου μεταδότη διαφορικής πίεσης::
- 1Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς πετρελαίου, χημικών, ηλεκτρικής ενέργειας, υδρολογίας και άλλων βιομηχανιών.
- 2Χρησιμοποιείται στον έλεγχο βιομηχανικών διεργασιών.
- 3- Μέτρηση διαφορικής πίεσης σωλήνων και φούρνων.ερς
| Παραμέτρους απόδοσηςτου μεταδότη διαφορικής πίεσης: |
| Πεδίο μέτρησης |
0-10KPa......~2MPa |
| Τύπος πίεσης |
Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση |
≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση |
Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν |
±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση |
±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας |
-30°C~80°C |
| Θέρμανση αποθήκευσης |
-40°C~100°C |
| Δονήσεις |
10g,55Hz ∙ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,45 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4·20mA |
1230VDC |
2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια
|
| 0/1 ∆5V |
| 0.5·4.5V |
5VDC |
| Συμβουλές παραγγελίαςτου μεταδότη διαφορικής πίεσης: |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο δοκιμής είναι συμβατό με τα μέρη επαφής του προϊόντος (ατσάλι ανοξείδωτου 304 ή 316L).
2Για να εξασφαλιστεί η αξιόπιστη λειτουργία, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformΑν η υπερφόρτωση μιας άκρης είναι σοβαρή, ο αισθητήρας θα καταστραφεί.
3Κατά την εγκατάσταση, οι διεπαφές πίεσης και στα δύο άκρα πρέπει να τοποθετούνται οριζόντια ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαίο σοκ, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων, ενημερώστε μας και αναφέρετε στην παραγγελία.
5.Όταν παραγγέλνετε πομπό με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας του πομπός δεν πρέπει να είναι χαμηλότερη από 20VDC.
| Οδηγός παραγγελίαςτου μεταδότη διαφορικής πίεσης: |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΔΙΙ |
Διαφορετικός μεταβιβαστής πίεσης |
| |
Πεδίο μέτρησης |
0-10KPa......~2MPa |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4·20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0·10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20 × 1,5 αρσενικό |
| J2 |
G1/2 Άντρας |
| Ε3 |
G1/4 Άντρας |
| J4 |
1/2 NPT αρσενικό |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| D |
Διαφορετική Πίεση |
