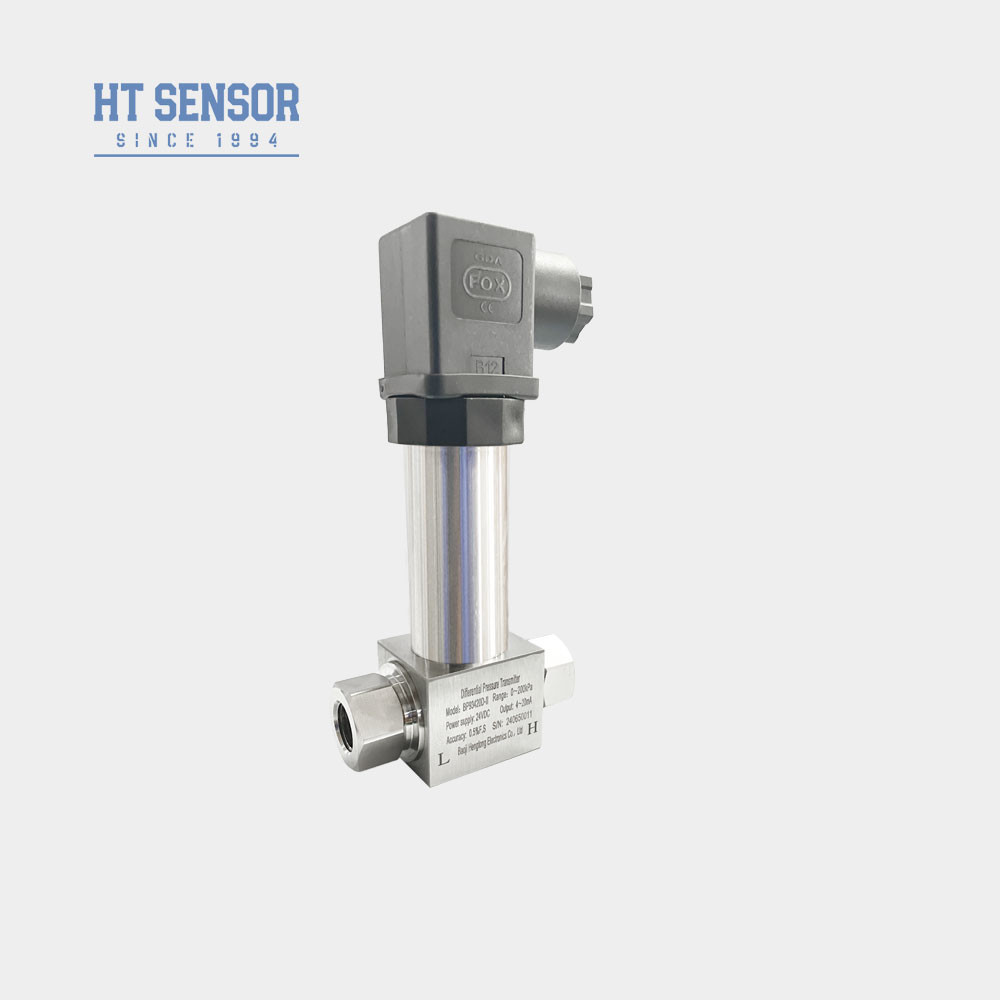

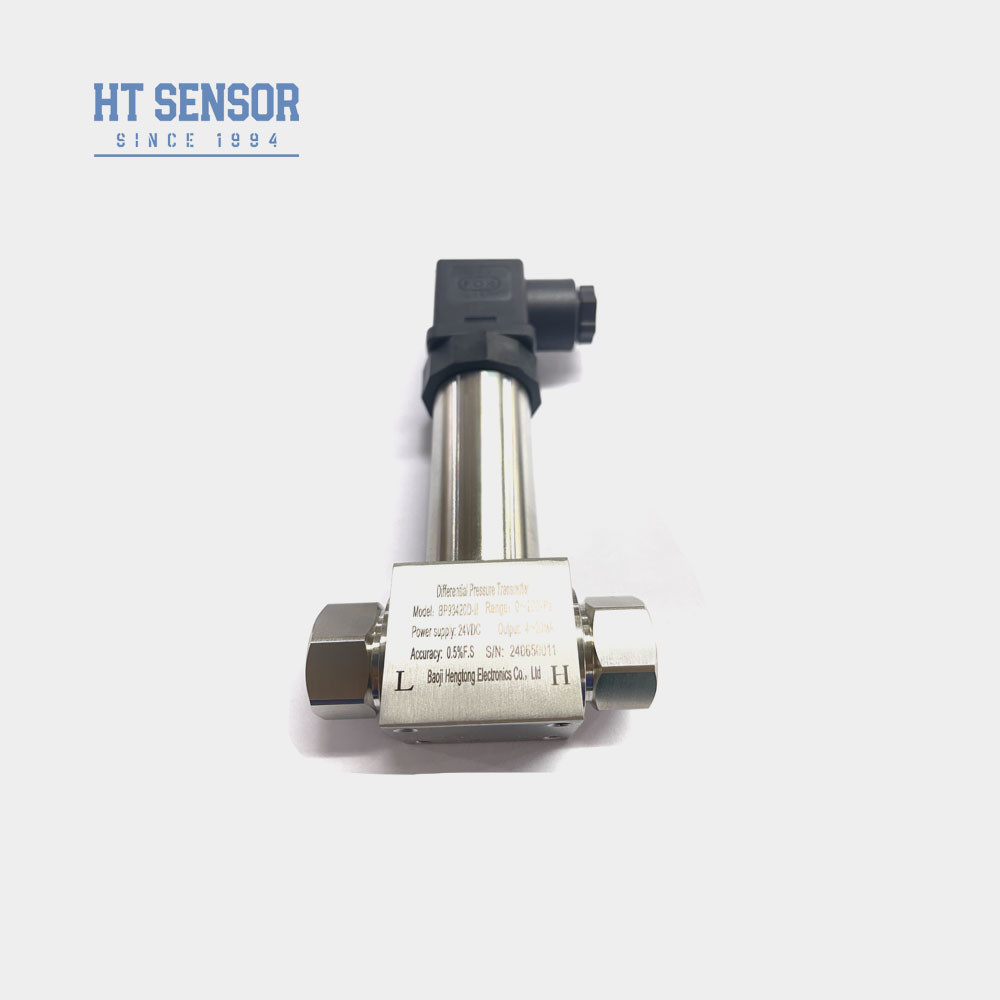

Διαφορετικός μεταβιβαστής πίεσης για τη μέτρηση πίεσης με αισθητήρα αγωγών αερίου και υγρών
BP93420DIIDδιαφορετικόΠανασφάλειαΜεταδότης
Εισαγωγή μεταδότης διαφορικής πίεσης:
BP93420DII μεταδότης διαφορικής πίεσης χρησιμοποιεί διάχυτο πυριτικό πιεζοανταγωγικό αισθητήρα.,και να ενισχύσει το τυπικό σήμα που απαιτείται από τον πελάτη και να αυξήσει την εμφάνιση πεδίου.Χρησιμοποιείται ευρέως στη μέτρηση της διαφοράς πίεσης διαφόρων αερίων και υγρών σε αγωγούς πετρελαίουΕιδικότερα, οι βιομηχανίες χημικής, ηλεκτρικής ενέργειας, υδρολογίας και άλλες.
Χαρακτηριστικά του προϊόντοςτου μεταδότη διαφορικής πίεσης:
1Ο μετασχηματιστής υιοθετεί το σχεδιασμό δομής από ανοξείδωτο χάλυβα, συμπαγή δομή, βολική εγκατάσταση.
2Μετά από αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
3Η ηλεκτρική διεπαφή μπορεί να είναι εξωτερική ή άμεσα συνδεδεμένη.
Εφαρμογέςτου μεταδότη διαφορικής πίεσης:
- 1Είναι κατάλληλο για τη μέτρηση διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς πετρελαίου, χημικών, ηλεκτρικής ενέργειας, υδρολογίας και άλλων βιομηχανιών.
- 2Χρησιμοποιείται για έλεγχο διαδικασιών στον βιομηχανικό τομέα.
- 3Η μέτρηση της διαφορικής πίεσης των σωλήνων και του φούρνου
| Παραμέτρους απόδοσηςτου μεταδότη διαφορικής πίεσης: |
| Πεδίο μέτρησης |
0-10KPa......~2MPa |
| Τύπος πίεσης |
Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση |
≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση |
Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν |
±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση |
±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας |
-30°C~80°C |
| Θέρμανση αποθήκευσης |
-40°C~100°C |
| Δονήσεις |
10g,55Hz ∙ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,45 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4·20mA |
1230VDC |
2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια
|
| 0/1 ∆5V |
| 0.5·4.5V |
5VDC |
| Συμβουλές παραγγελίαςτου μεταδότη διαφορικής πίεσης: |
Προσοχή:
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5. Τα καλώδια δεν συνοδεύονται από προεπιλεγμένα καλώδια. Εάν χρειάζεστε καλώδια, υπάρχουν τρία υλικά για να επιλέξετε. Εάν δεν καθορίζεται, χρησιμοποιείται προεπιλεγμένο υλικό καλωδίου πολυαιθυλενίου.Εάν απαιτούνται διαφορετικά υλικά καλωδίων, παρακαλούμε αναφέρετε στην σειρά.
6Σε περίπτωση ισχυρών δονήσεων, στιγμιαίας πρόσκρουσης, ισχυρών ηλεκτρομαγνητικών ή ραδιοσυχνοτήτων παρεμβολών και άλλων ειδικών απαιτήσεων, ενημερώστε και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςτου μεταδότη διαφορικής πίεσης: |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΔΙΙ |
Διαφορετικός μεταβιβαστής πίεσης |
| |
Πεδίο μέτρησης |
0-10KPa......~2MPa |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4·20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0·10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20 × 1,5 αρσενικό |
| J2 |
G1/2 Άντρας |
| Ε3 |
G1/4 Άντρας |
| J4 |
1/2 NPT αρσενικό |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| D |
Διαφορετική Πίεση |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Οι πομποί αισθητήρων πίεσης χαρακτηρίζονται από υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση, με τη δυνατότητα προσαρμογής.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες μέσω των υπηρεσιών OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να εκπληρώσουμε τις μεγάλες παραγγελίες.είναι σκόπιμο να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για ομαλή παραγωγή και προγραμματισμό παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: Τα τυποποιημένα μοντέλα έχουν συνήθως περίοδο παράδοσης 5~8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να ποικίλλουν.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Προσφέρουμε ανταγωνιστικές τιμές με έκπτωση για μεγάλες παραγγελίες ή μακροπρόθεσμες συνεργασίες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Τα προϊόντα μας παρέχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής και η υπηρεσία μας μετά την πώληση εξασφαλίζει άμεσες απαντήσεις εντός 24 ωρών μαζί με υποστήριξη εξ αποστάσεως μέσω δικτύου υπολογιστών.
