ΕισαγωγήΒιομηχανικός αισθητήρας πίεσης:

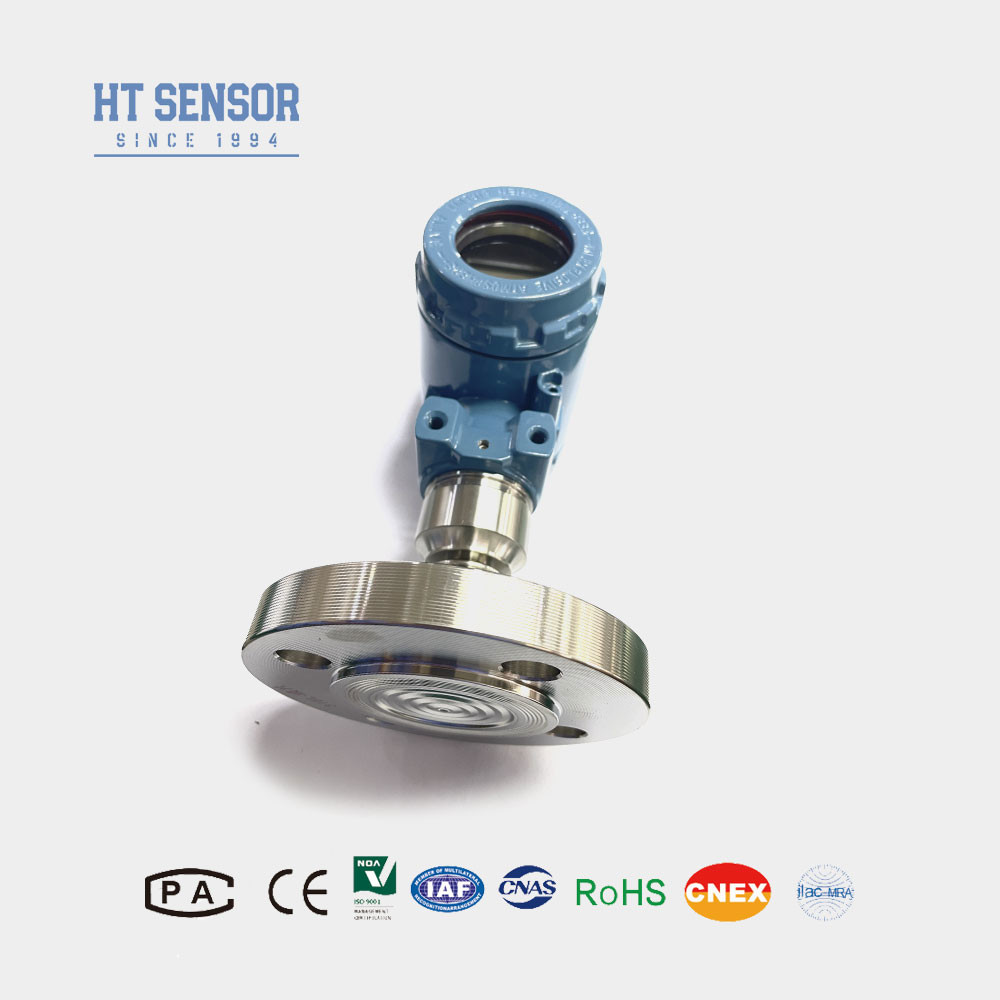

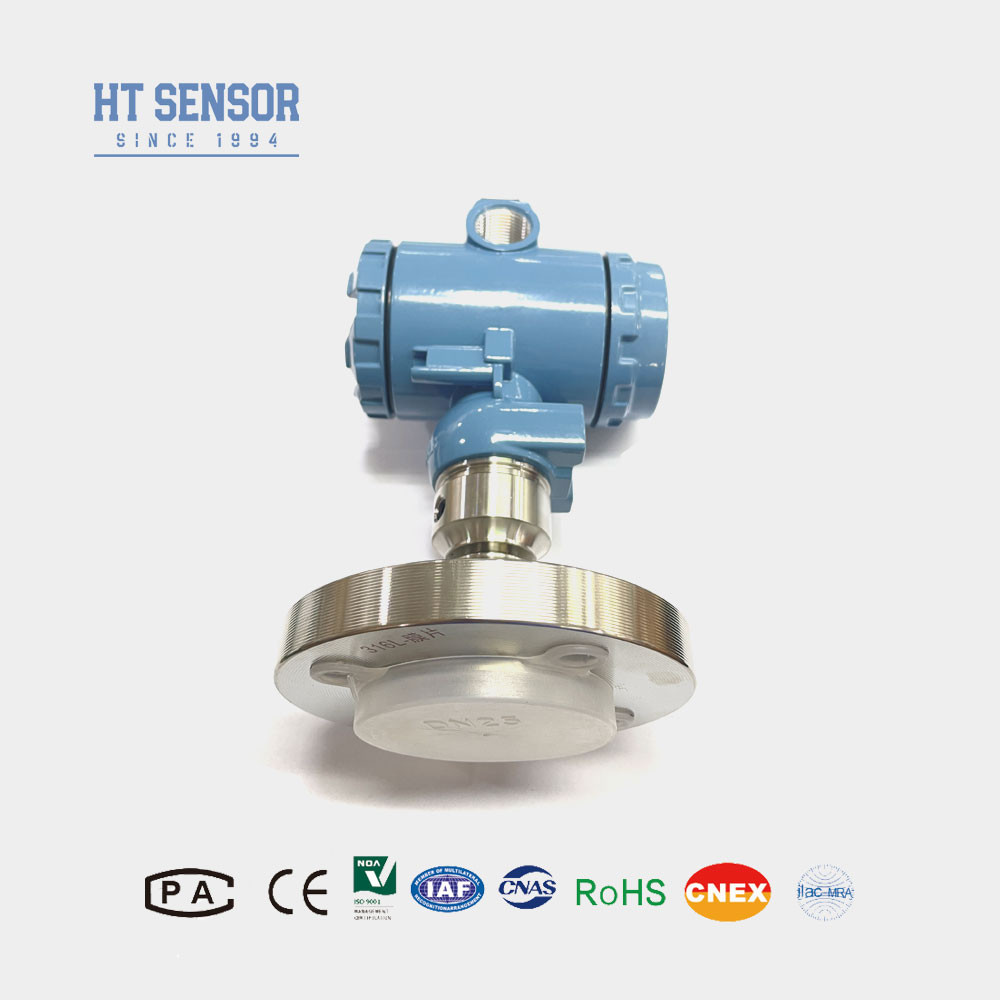

Ο πομπός υψηλής πίεσης υψηλής θερμοκρασίας BP93420-III χρησιμοποιεί τον πυρήνα γεμάτο λάδι από ανθεκτική ταινία πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Η σύνδεση της διαδικασίας περιλαμβάνει την άμεση συγκόλληση ενός διαφράγματος απομόνωσης 316L και ταιριάζοντας φλάντζηΗ προσαρμοσμένη θερμοκηλίδα έχει σχεδιαστεί για να προσαρμόζεται σε περιβάλλον υψηλής θερμοκρασίας.το κύκλωμα επεξεργασίας σήματος μετατρέπει το σήμα του αισθητήρα σε πρότυπο σήμα εξόδου ((4-20mA)- Διεξάγονται αυστηρές δοκιμές και έλεγχοι γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων και των τελικών προϊόντων για να διασφαλιστεί η σταθερή και αξιόπιστη απόδοση του πομπού.
| Παράμετροι απόδοσηςΒιομηχανικός αισθητήρας πίεσης |
| Πεδίο μέτρησης |
- 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20°C~80°C |
| Θέρμανση αποθήκευσης |
-40°C~120°C |
| Δονήσεις |
10g,55Hz ∙ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 4kg |
Χαρακτηριστικά του προϊόντοςΤεχνολογικοί αισθητήρες πίεσης:
- 1- ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης
- 2Διαφορετικές επιλογές σήματος εξόδου
- 3. Ρυθμίσιμο μηδέν και πλήρη κλίμακα
- 4. Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις διαδικασίας
ΕφαρμογέςΤεχνολογικοί αισθητήρες πίεσης:
- Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
- Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωτική επεξεργασία.
- Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών, καθώς και για το επίπεδο των λυμάτων και των ποτών.
| Σημείο εξόδου ofΤεχνολογικοί αισθητήρες πίεσης |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| Συμβουλές παραγγελίαςfΒιομηχανικός μεταβιβαστής πίεσης |
- 1. Διασφάλιση της συμβατότητας: Κατά την επιλογή του προϊόντος, ελέγξτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.
- 2Προϊόντα ανθεκτικά στις εκρήξεις: Σημειώστε ότι τα ανθεκτικά στις εκρήξεις προϊόντα δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
- 3Η παροχή ενέργειας για οθόνες: Κατά την παραγγελία ενός πομπού με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
- 4Προστασία από κεραυνό: Για την εξασφάλιση της αξιόπιστης λειτουργίας του προϊόντος,συνιστάται η εγκατάσταση συσκευών προστασίας από κεραυνό επί τόπου και η διασφάλιση της αξιόπιστης γείωσης του προϊόντος και της παροχής ρεύματος.
- 5. Επιλογές καλωδίων: Το προεπιλεγμένο μήκος καλωδίου είναι μηδενικό και υπάρχουν τρεις τύποι υλικών καλωδίων για επιλογή.Εάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
- 6. Ειδικές απαιτήσεις: Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και δηλώστε το στην παραγγελία.
| Οδηγός παραγγελίαςΒιομηχανικός αισθητήρας πίεσης |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΒ |
Γενικός μεταβιβαστής πίεσης |
ΙΙΙ |
Δείχνει μεταδότης πίεσης |
| ΕΠ |
Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| ΑΝ |
Πυροσβεστικός μεταβιβαστής πίεσης |
ΙΙΙ/ΙΙΙ |
Γενικός/οθόνη μεταδότης πίεσης |
| IN |
Κλιματισμός Ειδικός πομπός πίεσης |
|
|
| IC |
Μεταδότης υψηλής πίεσης θερμοκρασίας |
|
|
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης |
Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας |
|
|
| |
Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικές ερωτήσεις:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Οι πομποί αισθητήρων πίεσης χαρακτηρίζονται από υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση, με τη δυνατότητα προσαρμογής.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες μέσω των υπηρεσιών OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να εκπληρώσουμε τις μεγάλες παραγγελίες.είναι σκόπιμο να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για ομαλή παραγωγή και προγραμματισμό παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: Τα τυποποιημένα μοντέλα έχουν συνήθως περίοδο παράδοσης 5~8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να ποικίλλουν.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Προσφέρουμε ανταγωνιστικές τιμές με έκπτωση για μεγάλες παραγγελίες ή μακροπρόθεσμες συνεργασίες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Τα προϊόντα μας παρέχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής και η υπηρεσία μας μετά την πώληση εξασφαλίζει άμεσες απαντήσεις εντός 24 ωρών μαζί με υποστήριξη εξ αποστάσεως μέσω δικτύου PC.
