DN25 Μεταδότης πίεσης φλάντζας υψηλής θερμοκρασίας 4-20mA με αισθητήρα βιομηχανικής πίεσης οθόνης
Product Details
| Σχήμα αριθ.: | BP93420-IIIF | Ηλεκτρική τροφοδοσία: | 24VDC |
|---|---|---|---|
| Επεξεργασία: | 4-20mA RS485 OR hart | Τύπος πίεσης: | Δείκτης πίεσης, απόλυτος, σφραγισμένος |
| Πεδίο: | 0-35kpa~20Mpa | Τύπος δομής: | Μεταδότης διάφραγματος |
| Μέσο μέτρησης: | Υψηλή θερμοκρασία υγρό ή αέρας | Αξία ακρίβειας: | 00,5% |
| Καθαρό: | DN25-DN50 και ούτω καθεξής | Προσαρμογή: | - Ναι, ναι. |
| Επισημαίνω |
4-20ma συσκευή αποστολής σημάτων πίεσης,Μεταδότης πίεσης φλάντζης DN25,Υψηλής θερμοκρασίας συσκευή αποστολής σημάτων πίεσης |
||
Product Description

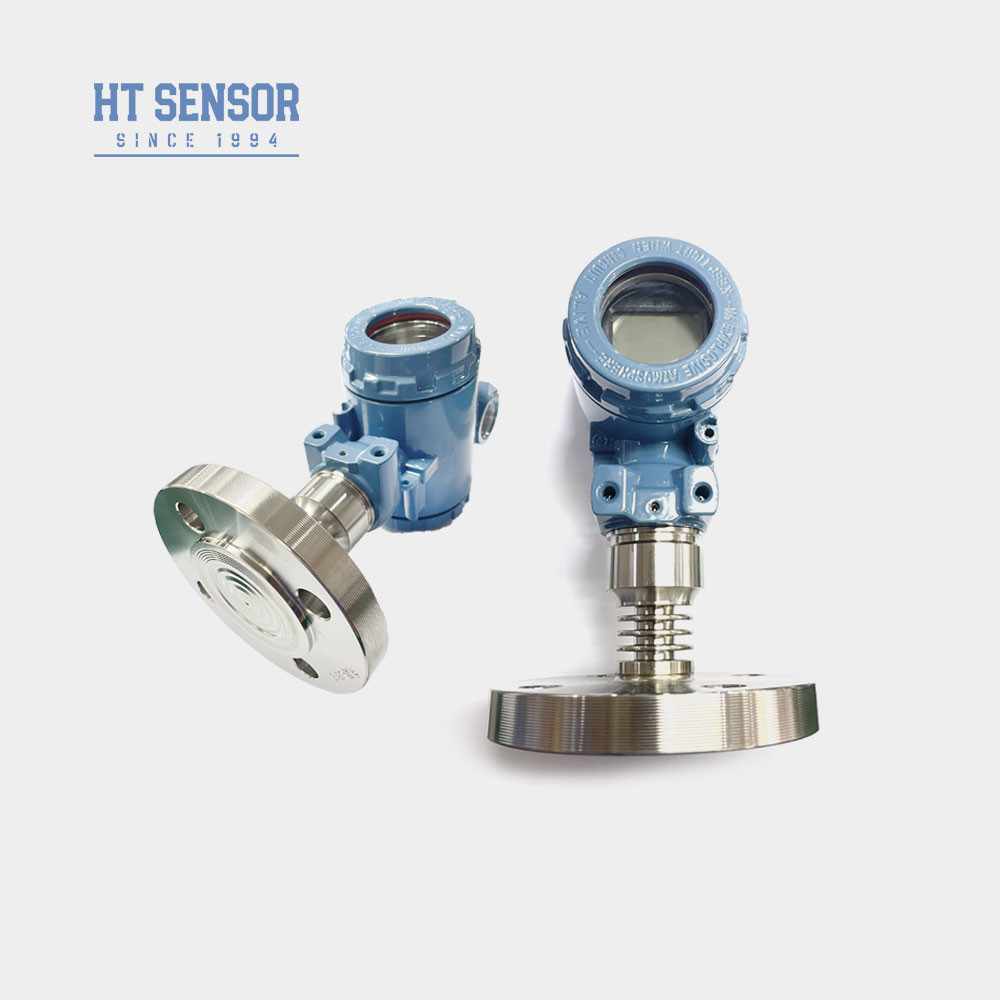

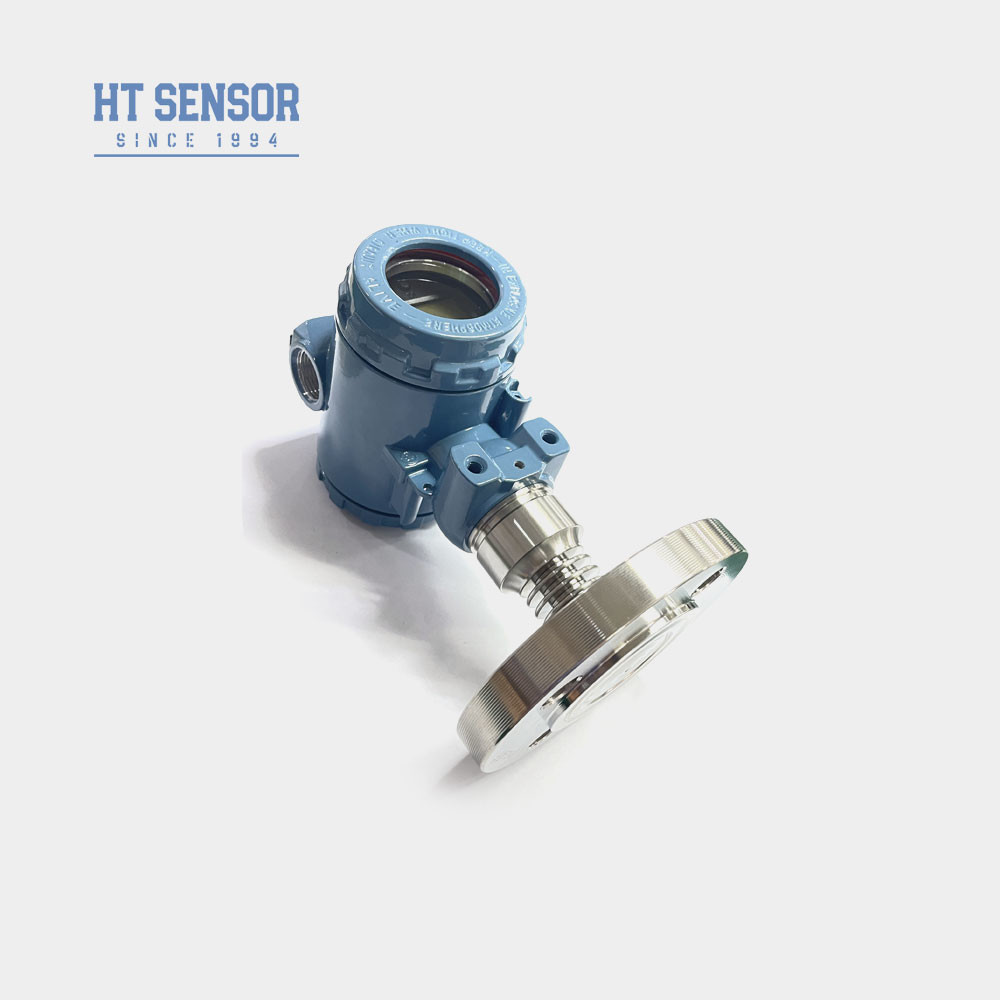

DN25 Μεταδότης πίεσης φλάντζας υψηλής θερμοκρασίας 4-20mA με οθόνη
BP93420-IIIFΜεταδότης πίεσης
ΕισαγωγήΒιομηχανικός αισθητήρας πίεσης:
Ο πομπός υψηλής πίεσης υψηλής θερμοκρασίας BP93420-III χρησιμοποιεί πυρήνα γεμάτο λάδι από ανθεκτική ταινία πυριτίου της σειράς HT ως συστατικό ανίχνευσης σήματος.Η σύνδεση της διαδικασίας περιλαμβάνει την άμεση συγκόλληση ενός διαφράγματος απομόνωσης 316L και ταιριάζοντας φλάντζηΗ προσαρμοσμένη θερμοκηλίδα έχει σχεδιαστεί για να προσαρμόζεται σε περιβάλλον υψηλής θερμοκρασίας.το κύκλωμα επεξεργασίας σήματος μετατρέπει το σήμα του αισθητήρα σε πρότυπο σήμα εξόδου (4-20mA)- Διεξήχθησαν αυστηρές δοκιμές και έλεγχοι γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων και των τελικών προϊόντων για να εξασφαλιστεί η σταθερή και αξιόπιστη απόδοση του πομπού.
| Παράμετροι απόδοσηςΒιομηχανικός αισθητήρας πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 4kg |
Χαρακτηριστικά του προϊόντοςΤεχνολογικοί αισθητήρες πίεσης:
- 1Ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης.
- 2Διαφορετικές επιλογές σήματος εξόδου.
- 3Ρυθμίστε το μηδέν και την πλήρη κλίμακα.
- 4Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις.
ΕφαρμογέςΤεχνολογικοί αισθητήρες πίεσης:
- Κατάλληλο για τη μέτρηση αερίων και υγρών μη διαβρωτικών 316L.
- Χρησιμοποιείται για ασηπτική επεξεργασία σε ιατρικές, βιοφαρμακευτικές, υγιεινές τροφίμων και άλλες βιομηχανίες.
- Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών προϊόντων, καθώς και στα επίπεδα λυμάτων και στα ποτά.
| Σημείο εξόδου ofΤεχνολογικοί αισθητήρες πίεσης | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V |
| Συμβουλές παραγγελίαςfΒιομηχανικός μεταβιβαστής πίεσης |
- Διασφάλιση της συμβατότητας: Κατά την επιλογή του προϊόντος, ελέγξτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.
- Προϊόντα ανθεκτικά στις εκρήξεις: Σημειώστε ότι τα ανθεκτικά στις εκρήξεις προϊόντα δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
- Το διάφραγμα είναι ένα σημαντικό συστατικό, μην βλάψετε την παραμόρφωση του διάφραγματος.
- Προστασία από κεραυνό: Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται η εγκατάσταση συσκευών προστασίας από κεραυνό επί τόπου και η διασφάλιση της αξιόπιστης γείωσης του προϊόντος και της παροχής ρεύματος..
- Επιλογές καλωδίων: Το προεπιλεγμένο μήκος καλωδίου είναι μηδενικό και υπάρχουν τρεις τύποι υλικών καλωδίων για επιλογή.Εάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
- Ειδικές απαιτήσεις: Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, δύναμη στιγμιαίας πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε το στην παραγγελία.
| Οδηγός παραγγελίαςΒιομηχανικός αισθητήρας πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικές ερωτήσεις:
Ε1:Είναι Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για παραλαβή,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
