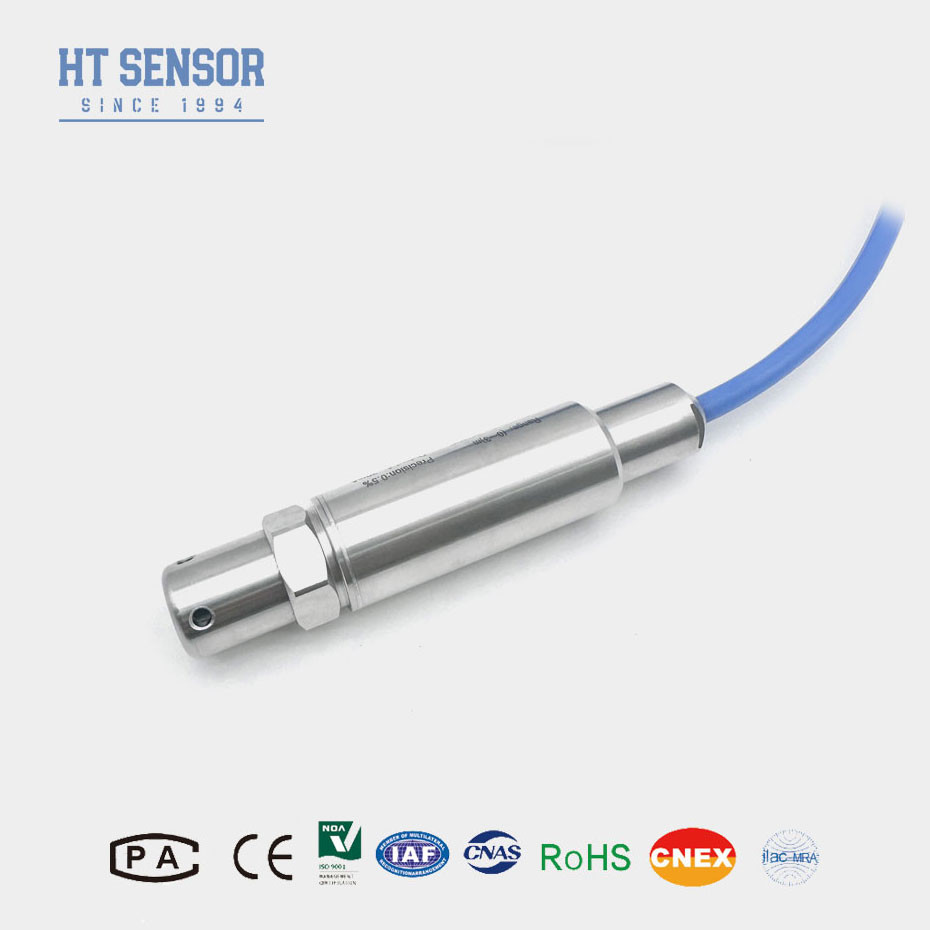

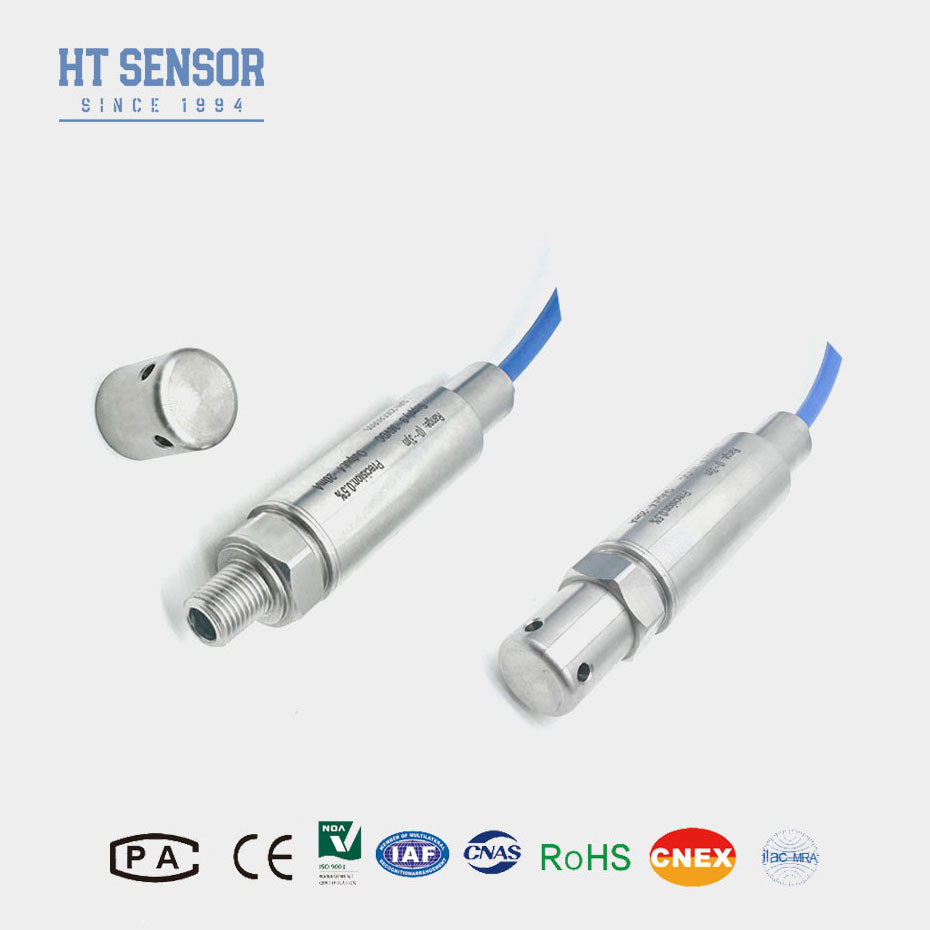

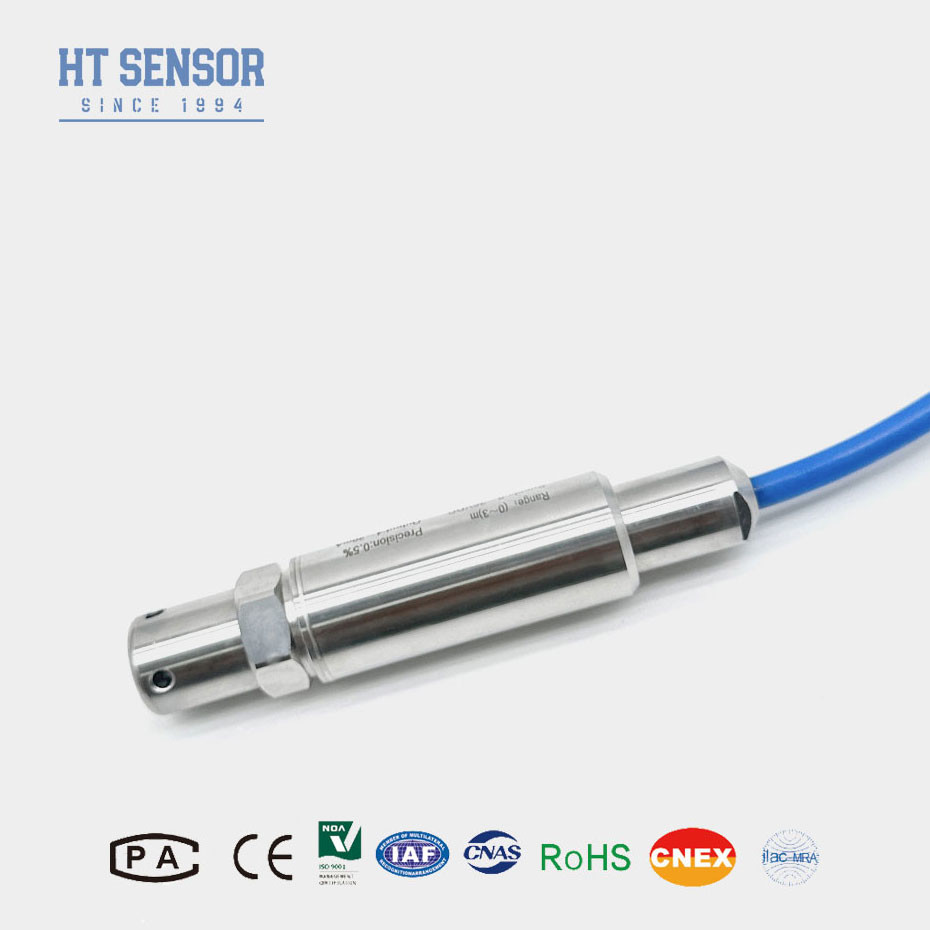

ΕισαγωγήΥδροστατικός μεταβιβαστής επιπέδου:
BH93420-Εγώ...Ο υδροστατικός διαβιβαστής επιπέδου έχει σχεδιαστεί για ακριβή και αξιόπιστη μέτρηση επιπέδου σε διάφορες εφαρμογές υγρών. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). αυτός ο καταδύσιμος μετατροπέας πίεσης είναι μια εξαιρετική λύση για την παρακολούθηση του επιπέδου για εσωτερικές και εξωτερικές εφαρμογές.
Υδροστατικός μεταβιβαστής επιπέδουείναι μια ευπροσάρμοστη και αξιόπιστη λύση για ακριβή μέτρηση επιπέδου σε διάφορες εφαρμογές.
Χαρακτηριστικά του προϊόντος
1.Αποζημίωση θερμοκρασίας ψηφίων: Ακριβείς μετρήσεις σε ευρύ εύρος θερμοκρασιών.
2Πεδίο μέτρησης: Διαθέσιμο σε πεδίο από 0-1m έως 0-200m H2O.
3Σημείο εξόδου: 4-20mA, 0-5VDC ή ψηφιακές εξόδους (RS485, Modbus).
4Ακρίβεια: ±0,1% FS για ακριβή μέτρηση επιπέδου.
5Υλικό: Κεφάλαιο από ανοξείδωτο χάλυβα για αντοχή στη διάβρωση.
Εφαρμογές:
* Τανκς επιπέδου υγρού
* Τανκς καυσίμου βενζίνης και ντίζελ
* Δίαυλοι αποβλήτων
* Μέτρηση επιπέδου υπογείων υδάτων
Παράμετροι απόδοσης:
| Πεδίο μέτρησης |
0~10m...400mH2O |
| Υπερφόρτωση |
≤ 2 X ονομαστική περιοχή |
| Ακριβότητα @ 25oC |
±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,2% F.S/έτος (μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
±1,5% F.S. (τύπος) ±2% F.S. (μέγιστο) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
±1,5% F.Sr ((Τύπος) ± 2% F.S. (μέγιστο) |
| Θέρμανση αντιστάθμισης |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Θερμοκρασία λειτουργίας |
-20 έως 80 oC |
| Θέρμανση αποθήκευσης |
-30 έως 100 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
1Cr18Ni9Ti |
| Υλικό διαφράγματος |
316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης |
>=100MΩ@100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εξαιρετική |
| Αξιολόγηση προστασίας |
IP67, IP68 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,3Kg (χωρίς καλώδιο) |
| Υλικό καλωδίων |
Πολυαιθυλένιο, πολυουρεθάνιο |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 Διάδρομο |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 Διάδρομο |
Συμβουλές παραγγελίας:
Όταν εξετάζετε την αγορά διαχυμένων μεταδιδαστών πίεσης από πυρίτιο, είναι σημαντικό να αξιολογήσετε πολλούς παράγοντες για να βεβαιωθείτε ότι το επιλεγμένο προϊόν ανταποκρίνεται στις συγκεκριμένες ανάγκες εφαρμογής σας.Παρακάτω υπάρχει ένας ολοκληρωμένος οδηγός για να σας βοηθήσει στη διαδικασία παραγγελίας
1Παρακαλείστε να βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα συστατικά του προϊόντος που έρχονται σε επαφή μαζί του κατά την επιλογή.
2Η πυκνότητα του μετρούμενου μέσου πρέπει να προσδιορίζεται.
3Για ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε να παρέχετε λεπτομέρειες στην εταιρεία μας και να το αναφέρετε στην παραγγελία.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
5. Υλική συμβατότητα
Υλικό στερέωσης και καλωδίου: βεβαιωθείτε ότι τα υλικά που χρησιμοποιούνται στον πομπό (π.χ. ανοξείδωτο χάλυβα, PVC, PTFE) είναι συμβατά με το υγρό που μετράται,Ειδικά αν χειρίζονται διαβρωτικές ή επιθετικές ουσίες.
| Τάξη Οδηγός: |
| BH93420 |
Κωδικός |
Σχέδιο κατασκευής |
| |
Εγώ... |
Μεταδότης πίεσης |
| |
Πεδίο μέτρησης |
0~10m...400mH2O |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
| |
Κωδικός |
Υλικό |
| 01 |
304 από ανοξείδωτο χάλυβα |
| 02 |
316L από ανοξείδωτο χάλυβα |
| |
Κωδικός |
Υλικό καλωδίων |
| C1 |
ΠΕ |
| C2 |
ΠΕ |
Γενικά ερωτήματα:
1Τι είναι ένας διαχυμένος υποβρύχιος μεταδότης επιπέδου πυριτίου;
Ένας διαχυμένος μεταδότης επιπέδου βυθισμένου πυριτίου είναι μια συσκευή που χρησιμοποιείται για τη μέτρηση του επιπέδου του υγρού βυθίζοντας τον αισθητήρα στο υγρό.Χρησιμοποιεί τεχνολογία διάχυτου πυριτίου για να παρέχει ακριβείς και αξιόπιστες μετρήσεις με βάση την υδροστατική πίεση.
2Πώς λειτουργεί ένας διαχυμένος υποβρύχιος μεταδότης επιπέδου από πυρίτιο;
Ο πομπός μετρά την υδροστατική πίεση που ασκείται από τη στήλη υγρού πάνω από τον αισθητήρα.που στη συνέχεια επεξεργάζεται για τον προσδιορισμό του επιπέδου του υγρού.
3Ποια είναι τα βασικά χαρακτηριστικά αυτού του τύπου πομπού;
Υψηλή ακρίβεια
Σκληρή κατασκευή
Αντιστάθμιση θερμοκρασίας
Μακροπρόθεσμη σταθερότητα
Εύκολη εγκατάσταση
4Ποια υλικά χρησιμοποιούνται στην κατασκευή αυτών των πομμάτων;
Συνήθως κατασκευάζονται από ανοξείδωτο χάλυβα ή άλλα ανθεκτικά στη διάβρωση υλικά για να αντέχουν σε σκληρά περιβάλλοντα και επιθετικά υγρά.
5Πώς να εγκαταστήσω ένα διαχυμένο πυρίτιο υποβρύχιο πομπό;
Η εγκατάσταση είναι απλή: ο αισθητήρας βυθίζεται απλά στο υγρό που πρέπει να μετρηθεί.
6Ποια σήματα εξόδου είναι διαθέσιμα;
Τα κοινά σήματα εξόδου περιλαμβάνουν 4-20mA, 0-5VDC και ψηφιακές εξόδους όπως RS485 και Modbus.
