Πομπούς Διαφορικής Πίεσης BP93420DII με Συμπαγή και Εύκολη Εγκατάσταση Σχεδιασμού Πομπού Αισθητήρα Πίεσης
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Επισημαίνω |
Εύκολη εγκατάσταση Διαφορετικός μεταβιβαστής πίεσης,Δοκιμαστική συσκευή για τη μεταφορά πίεσης,Συμπληκτικός μεταβιβαστής διαφορικής πίεσης |
||
Product Description
Πομπούς Διαφορικής Πίεσης με Αισθητήρα Διαφορικής Πίεσης Πυριτίου Dwyer Piezoresistive

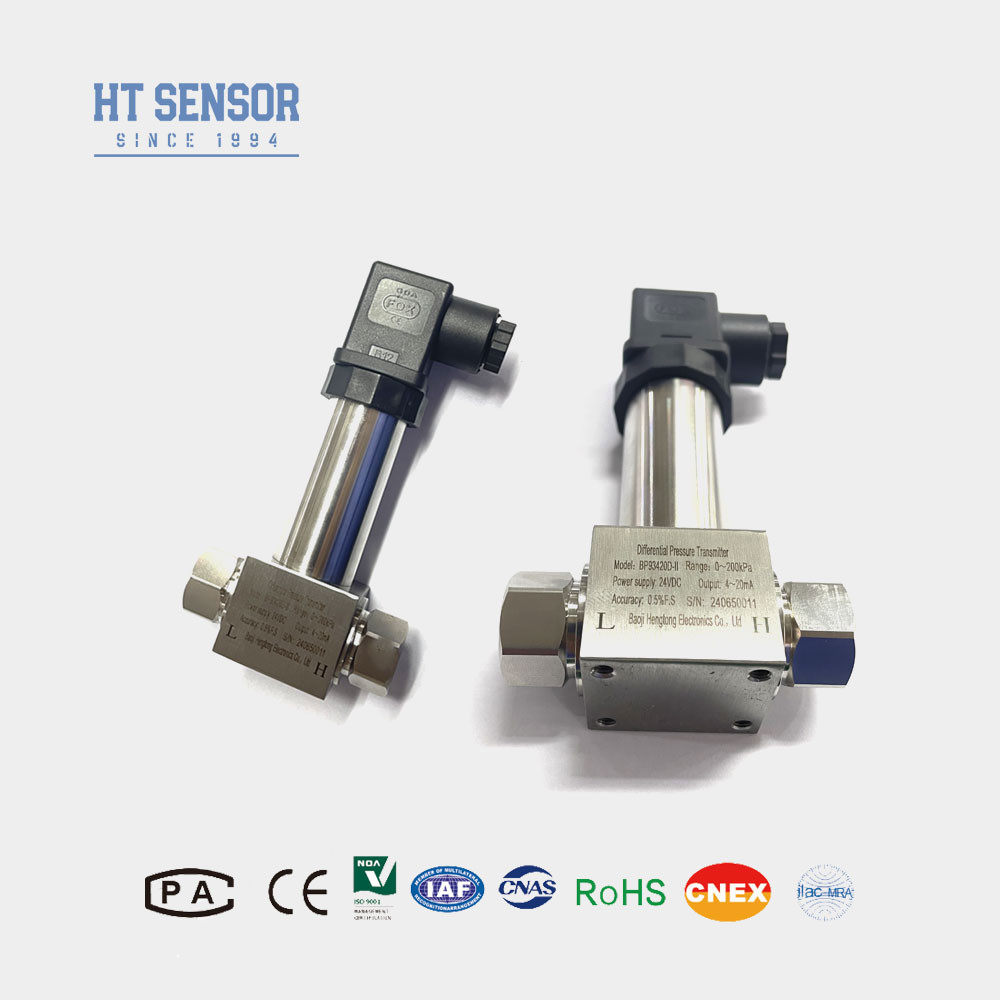

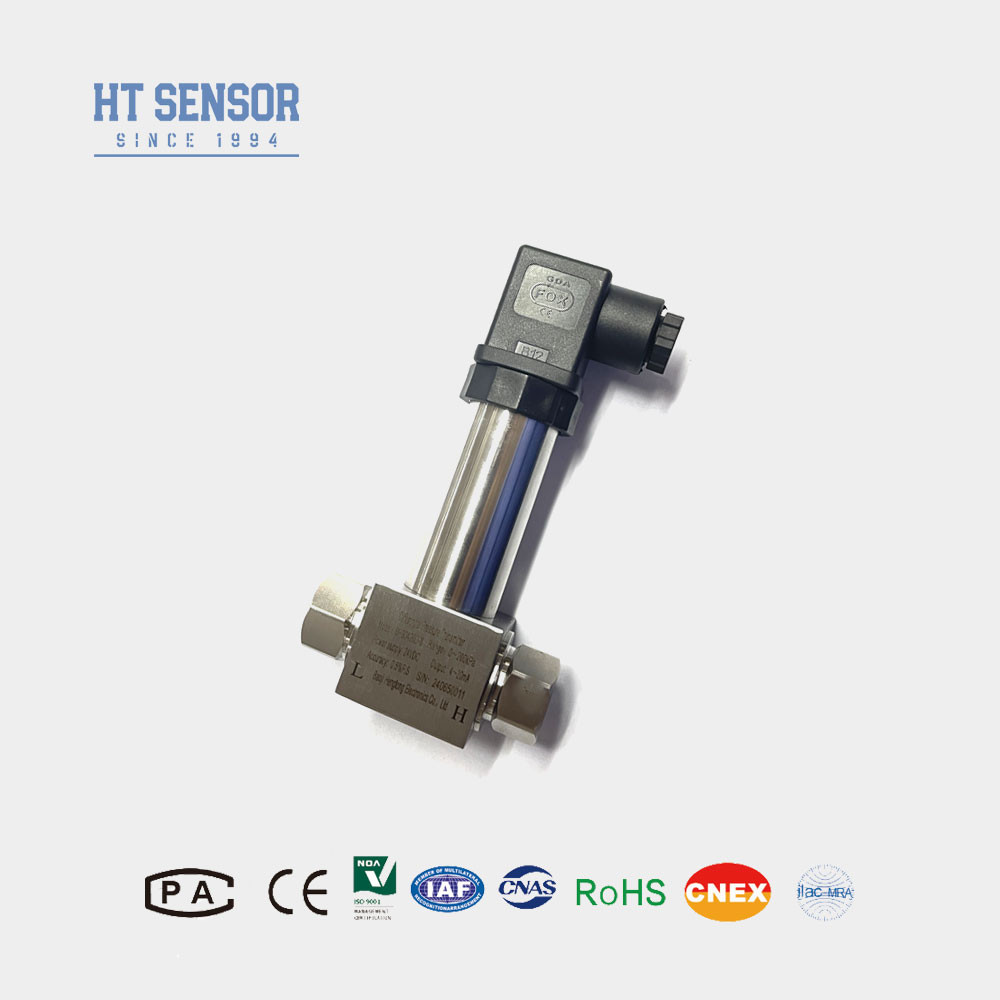

BP93420DII Dιαφορική Pίεσηομπός
Εισαγωγή του πομπού διαφορικής πίεσης:
Ο πομπός διαφορικής πίεσης BP93420DII χρησιμοποιεί έναν αισθητήρα piezoresistive πυριτίου. Η διαφορά πίεσης αερίου και υγρού μετράται και εξάγεται, η οποία μπορεί να εμφανιστεί. Είναι κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων και υγρών σε αγωγούς σε βιομηχανίες όπως πετρέλαιο, χημικά, ηλεκτρική ενέργεια, υδρολογία κ.λπ.
Χαρακτηριστικά Προϊόντος του πομπού διαφορικής πίεσης:
- Ο πομπός υιοθετεί σχεδιασμό από ανοξείδωτο χάλυβα, συμπαγή δομή και εύκολη εγκατάσταση.
- Μετά από αυστηρή αντιστάθμιση θερμοκρασίας και γήρανση, για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
- Η ηλεκτρική διεπαφή μπορεί να είναι εξωτερική ή άμεση σύνδεση.
Εφαρμογές του πομπού διαφορικής πίεσης::
- 1. Κατάλληλο για τη μέτρηση διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς σε πετρέλαιο, χημικά, ηλεκτρική ενέργεια, υδρολογία και άλλες βιομηχανίες.
- 2. Χρησιμοποιείται στον έλεγχο βιομηχανικών διεργασιών.
- 3. Μέτρηση διαφορικής πίεσης σωλήνων και φούρνων.ers
| Παράμετροι Απόδοσης του πομπού διαφορικής πίεσης: | |
|---|---|
| Εύρος Μέτρησης | 0-10KPa……~2MPa |
| Τύπος Πίεσης | Διαφορική Πίεση |
| Υπερφόρτωση Μονής Πλευράς | ≤3 φορές του ονομαστικού εύρους |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές του ονομαστικού εύρους ή 7 MPa |
| Ακρίβεια @ 25℃ | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπ.) ±0,05%FS (Μέγ.) |
| Υστέρηση | ±0,03% (Τυπ.) ±0,05%FS (Μέγ.) |
| Μακροπρόθεσμη Σταθερότητα | ±0,5%F.S/Έτος(≤200KPa) ±0,2%F.S/Έτος(＞200KPa) |
| Θερμοκρασιακή Μετατόπιση Μηδέν | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Θερμοκρασιακή Μετατόπιση Span | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Θερμοκρασία Αντιστάθμισης | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Θερμοκρασία Λειτουργίας | -30℃~80℃ |
| Θερμοκρασία Αποθήκευσης | -40℃~100℃ |
| Δόνηση | 10g,55Hz ～ 2kHz |
| Υλικό Περίβληματος | 304,316L |
| Υλικό Διαφράγματος | 316L |
| Αντίσταση Μόνωσης | 100MΩ 100VDC |
| Βαθμός Αντιεκρηκτικότητας | Εγγενώς ασφαλές και αντιεκρηκτικό |
| Βαθμός Προστασίας | IP65 |
| Βάρος | ~0,45kg |
| Σήμα Εξόδου | Τάση Τροφοδοσίας | Τύπος Εξόδου |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 καλώδια |
| 0～10/20mA |
3 καλώδια |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Συμβουλές παραγγελίας του πομπού διαφορικής πίεσης: |
1. Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο δοκιμής είναι συμβατό με τα μέρη επαφής του προϊόντος (ανοξείδωτο χάλυβα 304 ή 316L).
2. Για να εξασφαλιστεί η αξιόπιστη λειτουργία, συνιστάται η εγκατάσταση τριών σωλήνων βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού για να διασφαλιστεί ότι η πίεση του θετικού και αρνητικού θαλάμου πίεσης του πομπού είναι αργή και ομοιόμορφη. Εάν η υπερφόρτωση ενός μόνο άκρου είναι σοβαρή, ο αισθητήρας θα υποστεί ζημιά.
3. Κατά την εγκατάσταση, οι διεπαφές πίεσης και στα δύο άκρα πρέπει να τοποθετούνται οριζόντια για να ελαχιστοποιηθεί η επίδραση της θέσης εγκατάστασης στο προϊόν.
4. Σε περίπτωση ειδικών απαιτήσεων όπως ισχυρή δόνηση, στιγμιαίο σοκ, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων, παρακαλούμε ενημερώστε μας και υποδείξτε στην παραγγελία.
5. Κατά την παραγγελία ενός πομπού με κεφαλή οθόνης LCD ή LED, η παροχή ρεύματος του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
| Οδηγός Παραγγελίας του πομπού διαφορικής πίεσης: | ||||||||
| BP93420XX | Πομπός Πίεσης | |||||||
| Κωδικός | Διάρθρωση Περιγράμματος | |||||||
| DII | Πομπός Διαφορικής Πίεσης | |||||||
| Εύρος Μέτρησης | 0-10KPa……~2MPa | |||||||
| Κωδικός | Τροφοδοσία | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Άλλο | |||||||
| Κωδικός | Σήμα Εξόδου | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Κωδικός | Σύνδεση Πίεσης | |||||||
| J1 | M20×1.5 Αρσενικό | |||||||
| J2 | G1/2 Αρσενικό | |||||||
| J3 | G1/4 Αρσενικό | |||||||
| J4 | 1/2 NPT Αρσενικό | |||||||
| J5 | Άλλο | |||||||
| Κωδικός | Ηλεκτρική Σύνδεση | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Βύσμα | |||||||
| B3 | Έξοδος Σφραγισμένου Καλωδίου | |||||||
| B4 | Άλλο | |||||||
| Κωδικός | Τύπος Πίεσης | |||||||
| D | Διαφορική Πίεση | |||||||
