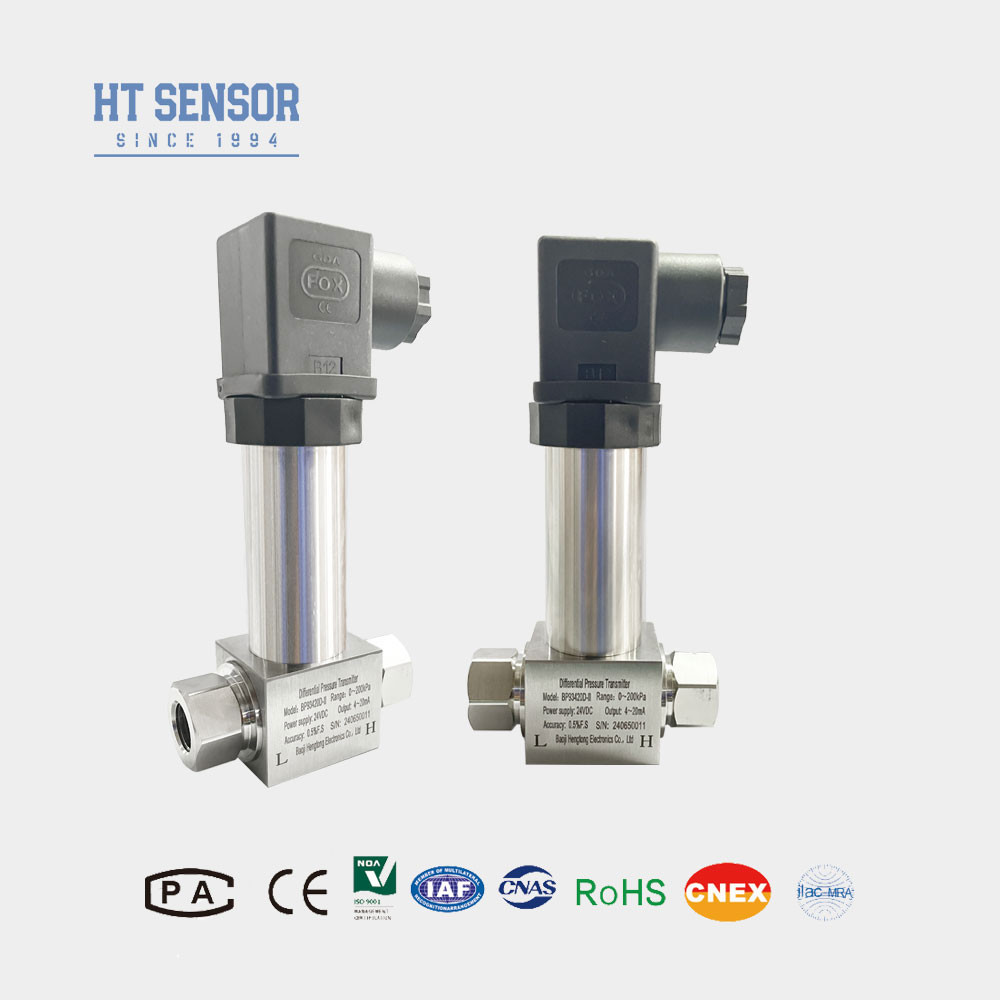

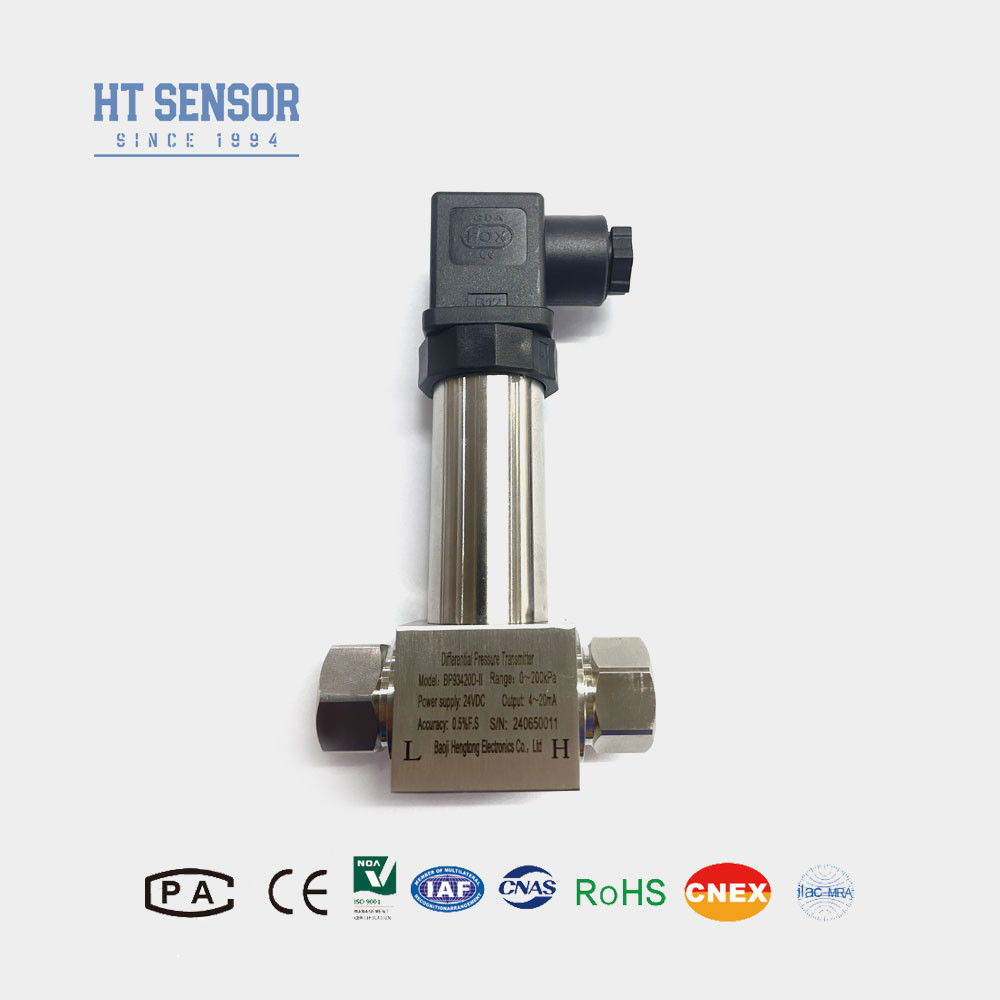

Μεταδότης διαφορικής πίεσης BP93420DII για εύρος μετρήσεων από 0-10KPa έως 2MPa
BP93420DIIDδιαφορετικόΠανασφάλειαΜεταδότης
Εισαγωγή μεταδότης διαφορικής πίεσης:
Ο πολλαπλός μεταδότης πίεσης BP93420DII χρησιμοποιεί έναν διάχυτο πλειοανταγωγικό αισθητήρα πυριτίου. Η διαφορά πίεσης του αερίου και του υγρού μετράται και παράγεται, η οποία μπορεί να εμφανιστεί.Εφαρμόζεται στη μέτρηση της διαφοράς πίεσης διαφόρων αερίων και υγρών σε αγωγούς σε βιομηχανίες όπως το πετρέλαιο, χημική, ηλεκτρική ενέργεια, υδρολογία κλπ.
Χαρακτηριστικά του προϊόντοςτου μεταδότη διαφορικής πίεσης:
1Ο μετασχηματιστής υιοθετεί το σχεδιασμό δομής από ανοξείδωτο χάλυβα, συμπαγή δομή, βολική εγκατάσταση.
2Μετά από αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
3Η ηλεκτρική διεπαφή μπορεί να είναι εξωτερική ή άμεσα συνδεδεμένη.
Εφαρμογέςτου μεταδότη διαφορικής πίεσης:
- 1Είναι κατάλληλο για τη μέτρηση διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς πετρελαίου, χημικών, ηλεκτρικής ενέργειας, υδρολογίας και άλλων βιομηχανιών.
- 2Χρησιμοποιείται για έλεγχο διαδικασιών στον βιομηχανικό τομέα.
- 3Η μέτρηση της διαφορικής πίεσης των σωλήνων και του φούρνου
| Παραμέτρους απόδοσηςτου μεταδότη διαφορικής πίεσης: |
| Πεδίο μέτρησης |
0-10KPa......~2MPa |
| Τύπος πίεσης |
Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση |
≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση |
Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν |
±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση |
±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας |
-30°C~80°C |
| Θέρμανση αποθήκευσης |
-40°C~100°C |
| Δονήσεις |
10g,55Hz ∙ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,45 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4·20mA |
1230VDC |
2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια
|
| 0/1 ∆5V |
| 0.5·4.5V |
5VDC |
| Οδηγός παραγγελίαςτου μεταδότη διαφορικής πίεσης: |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΔΙΙ |
Διαφορετικός μεταβιβαστής πίεσης |
| |
Πεδίο μέτρησης |
0-10KPa......~2MPa |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4·20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0·10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20 × 1,5 αρσενικό |
| J2 |
G1/2 Άντρας |
| Ε3 |
G1/4 Άντρας |
| J4 |
1/2 NPT αρσενικό |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| D |
Διαφορετική Πίεση |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
