Αισθητήρας υψηλής θερμοκρασίας βιομηχανικής πίεσης 12-32VDC με δομή από ανοξείδωτο χάλυβα
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-IC | Πεδίο πίεσης: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Αποδόσεις: | 4-20mA | Δύναμη: | 12-32VDC |
| Τύπος πίεσης: | Δείκτης πίεσης, απόλυτη πίεση, σφραγισμένη | Τύπος δομής: | Μεταδότης βιομηχανικού αισθητήρα πίεσης |
| Μέσο μέτρησης: | υγρό, αέριο | Αξία ακρίβειας: | 00,5% |
| Δήμος: | G1/4 OEM | Προσαρμογή: | OEM και ODM |
| Επισημαίνω |
Αισθητήρας βιομηχανικής πίεσης από ανοξείδωτο χάλυβα,Αισθητήρας βιομηχανικής πίεσης 12-32VDC,υψηλής θερμοκρασίας Βιομηχανικός αισθητήρας πίεσης |
||
Περιγραφή προϊόντος

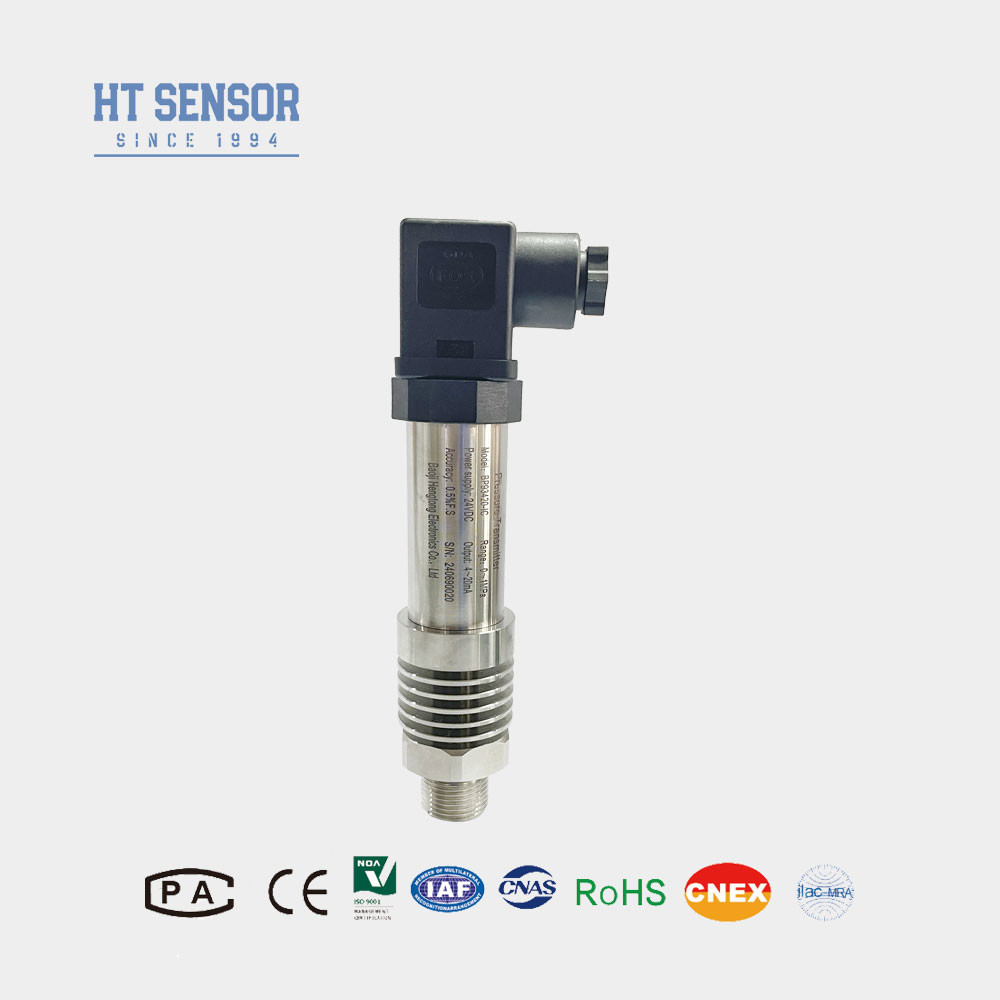

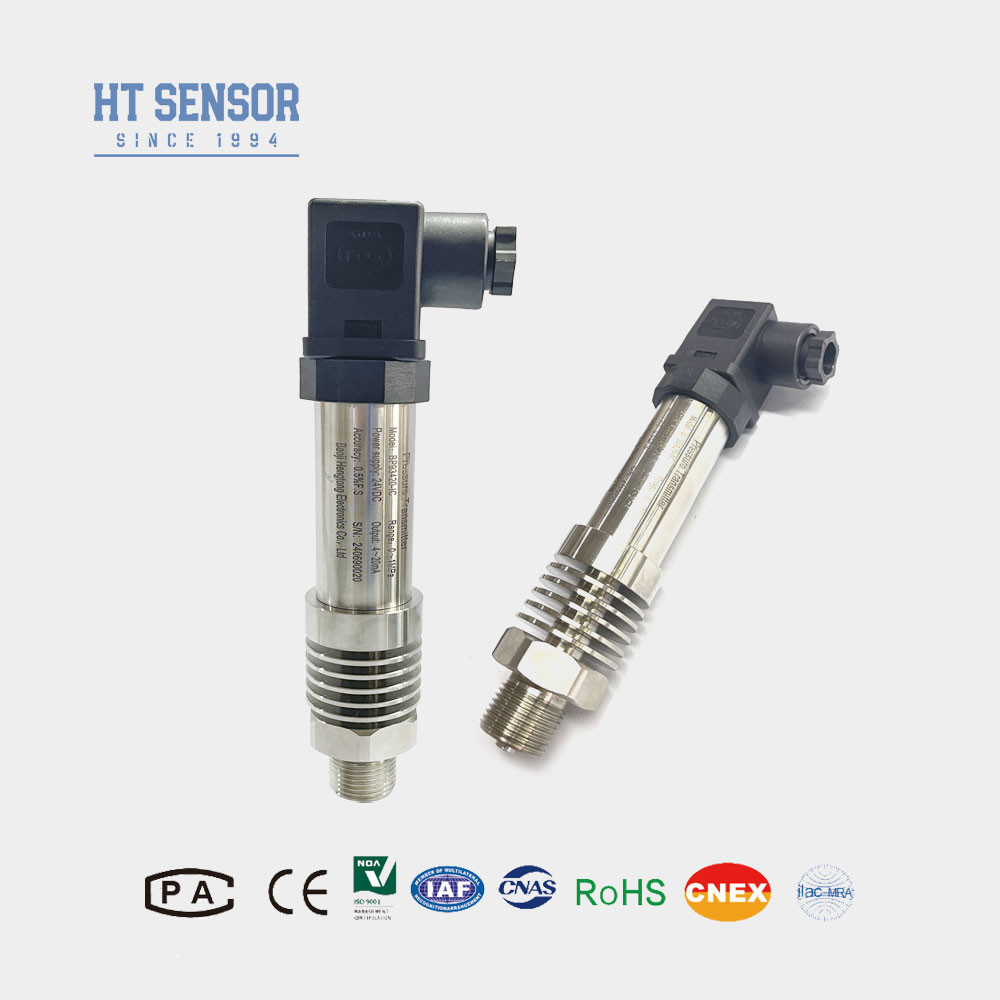

Αισθητήρας υψηλής θερμοκρασίας βιομηχανικής πίεσης με δομή από ανοξείδωτο χάλυβα
BP93420IC Βιομηχανικός αισθητήρας πίεσης
Εισαγωγή βιομηχανικού αισθητήρα πίεσης:
Το BP93420-IC είναι ένας πομπός υψηλής θερμοκρασίας βιομηχανικού αισθητήρα πίεσης, που χρησιμοποιεί τον πυρήνα υδρογόνου στεγανοποίησης πίεσης πυρήνα της σειράς HT19 ως κύριο στοιχείο μέτρησης.Ο αισθητήρας συλλέγει αποτελεσματικά την πίεση του μετρούμενου μέσου μέσω μιας ειδικής δομής διάσπασης θερμότητας που ενσωματώνεται στον πομπόΗ εξειδικευμένη αυτή σχεδίαση το καθιστά κατάλληλο για απαιτητικά περιβάλλοντα υψηλών θερμοκρασιών.που το καθιστά ιδανικό για εφαρμογές που περιλαμβάνουν διακυμάνσεις θερμοκρασίας ή λειτουργία σε αυξημένες συνθήκεςΧρησιμοποιείται ευρέως σε βιομηχανικές διεργασίες και συστήματα όπου απαιτούνται ακριβείς και αξιόπιστες μετρήσεις πίεσης ακόμη και σε δύσκολα περιβάλλοντα υψηλών θερμοκρασιών.
Χαρακτηριστικά του προϊόντοςγια ανιχνευτές βιομηχανικής πίεσης:
- 1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
- 2Διάρθρωση από ανοξείδωτο χάλυβα με προστασία IP65.
- 3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
- 4- Ανθρώπινη μέτρηση υγρών σε περιβάλλον υψηλής θερμοκρασίας.
Εφαρμογέςγια ανιχνευτές βιομηχανικής πίεσης:
- 1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με χρήση ανοξείδωτου χάλυβα 316L.
- 2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
- 3Εργάζονται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, ηλεκτροπαραγωγή και υδρολογία.
- 4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παράμετροι απόδοσης του αισθητήρα βιομηχανικού πομπού πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ±0,1% F.S./Year (Τυπικό) ±0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 150 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304 ή 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,4 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| RS485 | 3.6 ~ 30V | 4 καλώδια |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε ένα πομπό με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνό στο χώρο και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα στη γη.
5Οι δαχτυλίδια σφράγισης από φθοριούχο καουτσούκ έχουν ονομαστική περιοχή θερμοκρασίας λειτουργίας για - 20 °C ~ 250 °C. Όταν οι θερμοκρασίες λειτουργίας πέφτουν κάτω από - 20 °C, θα πρέπει να επιλέγονται δαχτυλίδια σφράγισης τύπου EPDM O.
6Το καλώδιο δεν έρχεται με προεπιλεγμένο καλώδιο.τα υλικά καλωδίων πολυαιθυλενίου θα χρησιμοποιούνται ως προεπιλογήΕάν απαιτούνται διαφορετικά υλικά καλωδίων, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και να αναφερθεί στην παραγγελία σας.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
