Αισθητήρας μεταφοράς υψηλής πίεσης υψηλής θερμοκρασίας BP93420-IC για ακριβείς μετρήσεις
Product Details
| Model NO.: | BP93420-IC | Pressure Range: | 0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/4-20mA /0-5VDC | power: | 3.3VDC /12-36VDC |
| Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure | Structure Type: | Diffused Silicon Sensor |
| Measuring Medium: | Liquid and Gas | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | OEM |
| Επισημαίνω |
high temperature pressure transmitter sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor |
||
Product Description
Αισθητήρας μεταφοράς υψηλής πίεσης υψηλής θερμοκρασίας BP93420-IC για ακριβείς μετρήσεις
Αισθητήρας μεταφοράς πίεσης BP93420IC
Εισαγωγή αισθητήρα μεταφοράς πίεσης:

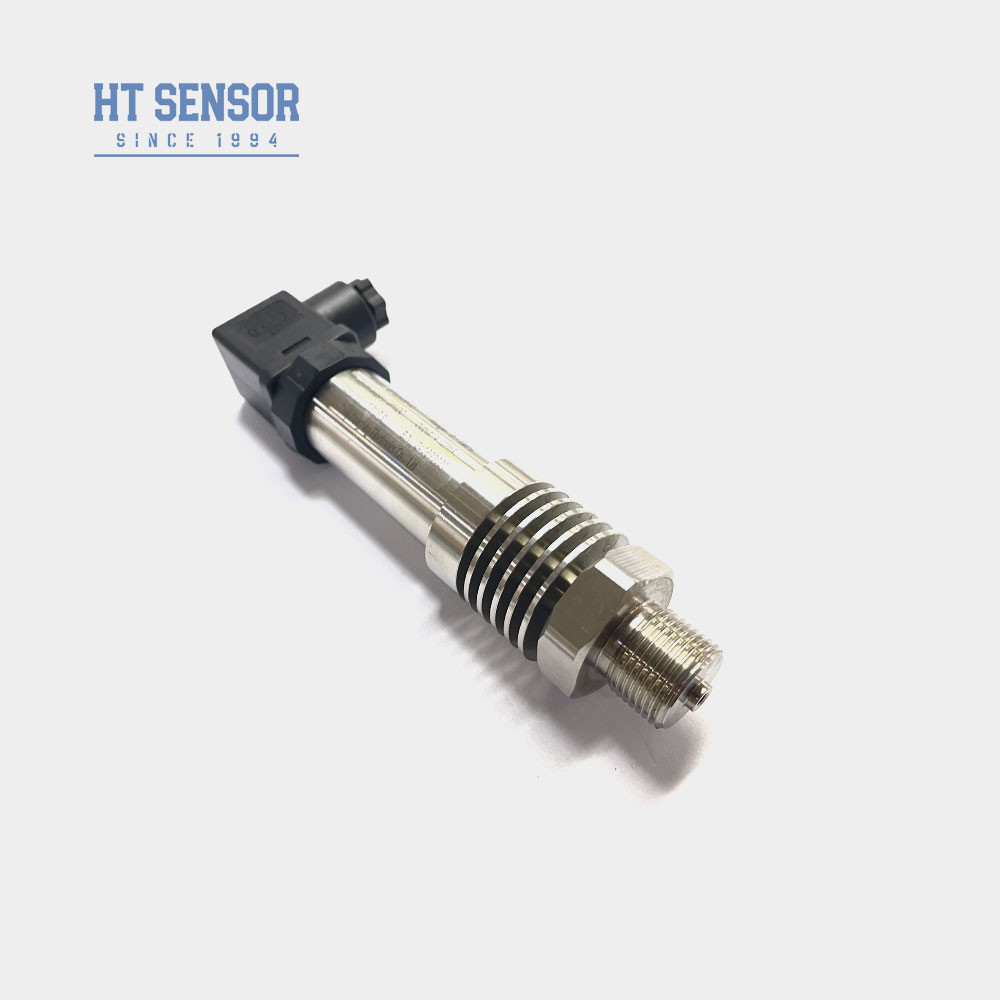

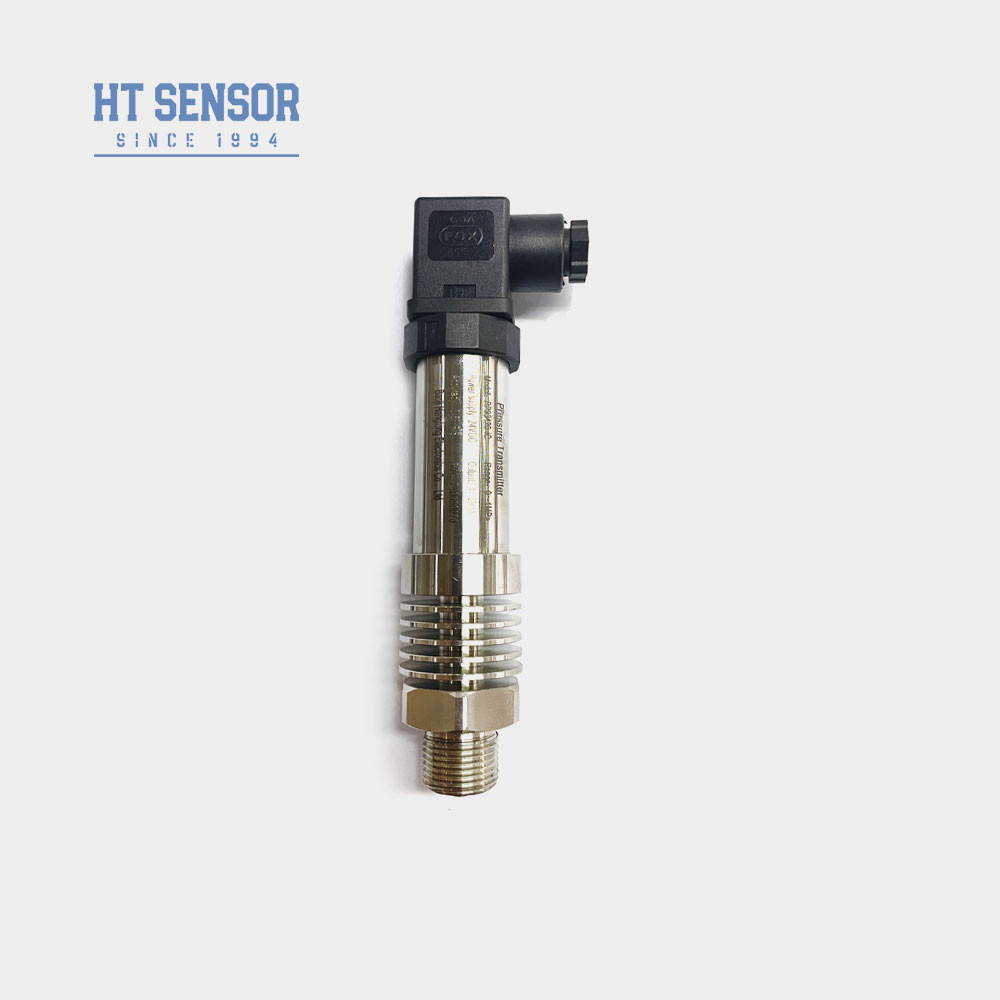

Το BP93420-IC είναι αισθητήρας υψηλής θερμοκρασίας μετάδοσης πίεσης που χρησιμοποιεί προηγμένο πυρήνα στεγνώσεων πίεσης από πυρίτιο της σειράς HT19 γεμάτο λάδι ως βασικό στοιχείο μέτρησης.Μια συσκευή διάσπασης θερμότητας προστίθεται στο μπροστινό άκρο για να ψύξει δραστικά το μέσο που έρχεται σε επαφή με τον αισθητήραΟ συγκεκριμένος σχεδιασμός του το καθιστά κατάλληλο για περιβάλλοντα υψηλών θερμοκρασιών, καθιστώντας το ιδανικό για εφαρμογές που περιλαμβάνουν διακυμάνσεις θερμοκρασίας ή λειτουργία σε υψηλότερες συνθήκες.Χρησιμοποιείται ευρέως σε βιομηχανικές διεργασίες και συστήματα όπου απαιτούνται ακριβείς και αξιόπιστες μετρήσεις πίεσης ακόμη και σε δύσκολα περιβάλλοντα υψηλών θερμοκρασιών.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
- 1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
- 2Διάρθρωση από ανοξείδωτο χάλυβα με προστασία IP65.
- 3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
- 1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
- 2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
- 3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
- 4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτροι απόδοσης αισθητήρα μεταδότης πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 150 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,4 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή των προϊόντων, βεβαιωθείτε ότι το μέσο είναι συμβατό με το σημείο επαφής του προϊόντος που υποβάλλεται σε δοκιμή.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνό στο χώρο και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα στη γη.
5. Η προεπιλογή χωρίς καλώδιο, όπως η ανάγκη για προεπιλογή σε υλικό καλωδίου πολυαιθυλενίου, εάν χρειάζεστε διαφορετικά υλικά καλωδίου, παρακαλούμε να αναφέρετε στην παραγγελία.
6Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
