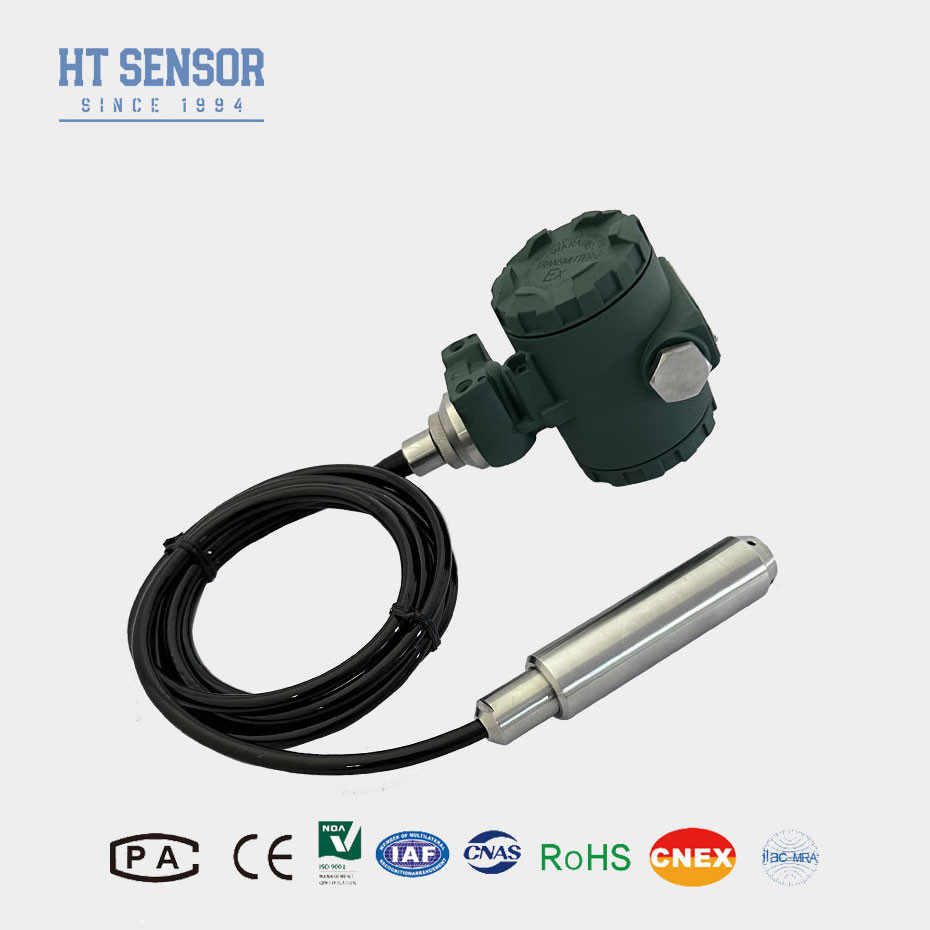

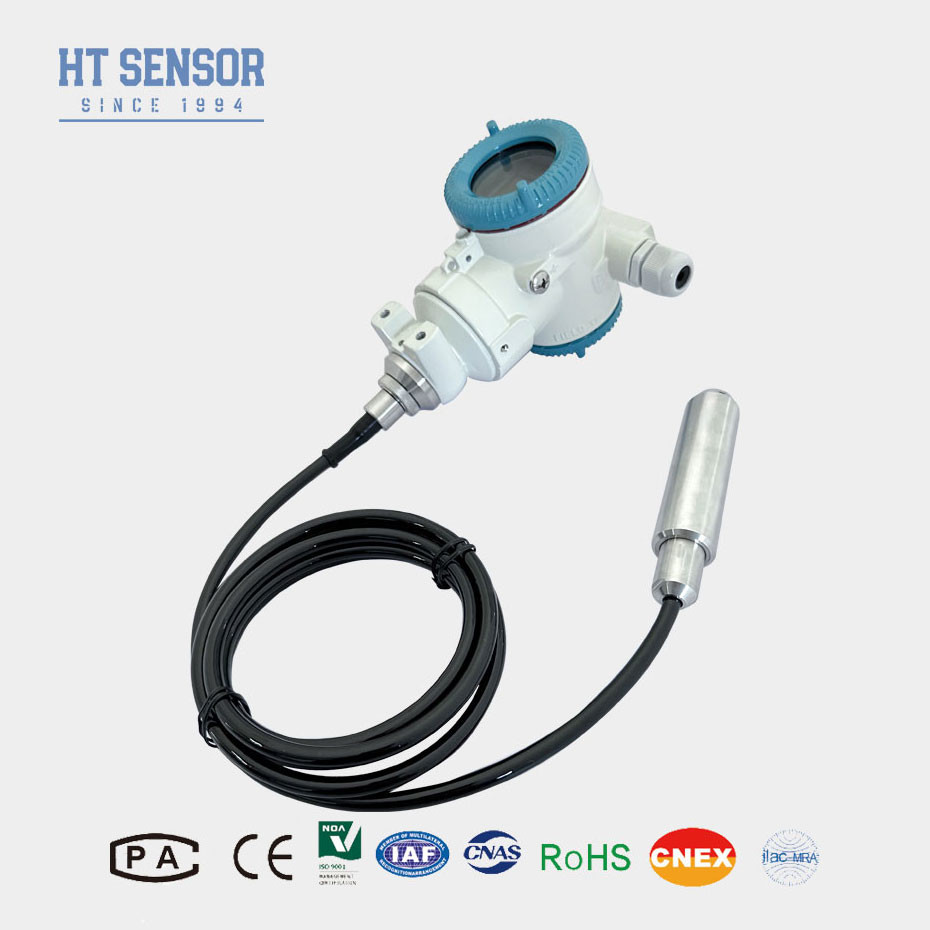

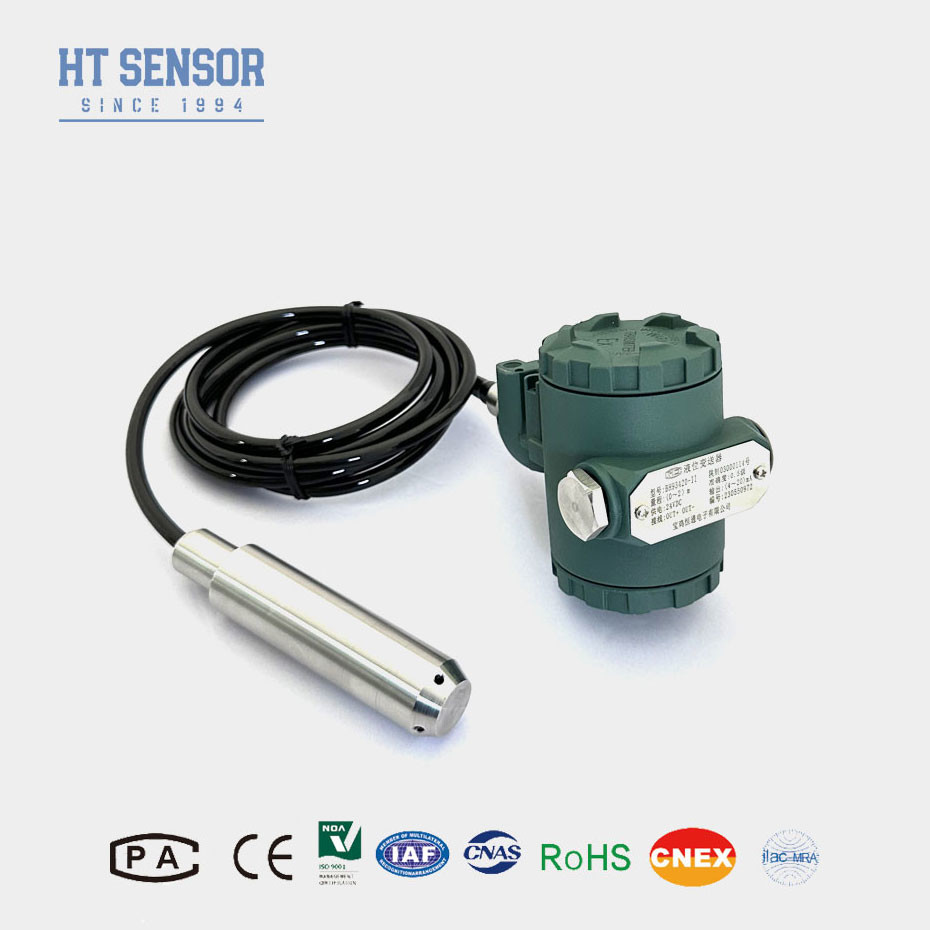

BP93420-3051 Έξυπνος πομπός πίεσης
Εισαγωγή έξυπνου πομπού πίεσης:
Ο έξυπνος πομπός πίεσης BP93420-3051 αποτελείται από δύο κύρια στοιχεία: τον έξυπνο αισθητήρα και την έξυπνη ηλεκτρονική πλακέτα.Ο ευφυής αισθητήρας περιλαμβάνει έναν χωρητικό αισθητήρα, μετρώντας το κύκλωμα ανίχνευσης διαφράγματος, τον αισθητήρα θερμοκρασίας και το κύκλωμα αντιστάθμισης θερμοκρασίας.Η έξυπνη ηλεκτρονική πλακέτα αποτελείται από έναν ελεγκτή μικρουπολογιστή και περιφερειακά κυκλώματα που μετατρέπουν τα σήματα πίεσης σε ηλεκτρικά σήματαΑυτός ο πομπός έχει σχεδιαστεί για τη μέτρηση της πίεσης υγρών, αερίων ή ατμών.
Χαρακτηριστικά του προϊόντοςγια έξυπνο πομπό πίεσης:
1Ευρύ φάσμα μέτρησης, ποικίλες μορφές διεπαφής πίεσης και επίπεδο προστασίας IP65.
2Διαφορετικές μορφές σήματος εξόδου, ρυθμιζόμενες και εμφανίσιμες
3Ρυθμίστε το μηδενικό σημείο και την πλήρη κλίμακα
4Ο πυρήνας χρησιμοποιεί υψηλής ακρίβειας και υψηλής απόδοσης διάχυτο πυρίτιο.Πιεζοανταγωγικοί αισθητήρες πίεσης.
Εφαρμογέςγια έξυπνο πομπό πίεσης:
1Κατάλληλο για τη μέτρηση της πίεσης των μη διαβρωτικών αερίων και υγρών σε ανοξείδωτο χάλυβα 316L
2Πετρέλαιο, χημεία, μεταλλουργία, ενέργεια και υδρολογία
3- Μέτρηση και έλεγχος πίεσης σε σκληρά εξωτερικά βιομηχανικά περιβάλλοντα
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτροι απόδοσης του έξυπνου πομπού πίεσης |
| Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
≤ ± 0,1% FS |
| Υστερέση |
≤ ± 0,1% FS |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
Σύνθετα αλουμινίου |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~1,2 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |
| Οδηγός παραγγελίας |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΒ |
Γενικός μεταβιβαστής πίεσης |
ΙΙΙ |
Δείχνει μεταδότης πίεσης |
| ΕΠ |
Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| ΑΝ |
Πυροσβεστικός μεταβιβαστής πίεσης |
ΙΙΙ/ΙΙΙ |
Γενικός/οθόνη μεταδότης πίεσης |
| IN |
Κλιματισμός Ειδικός πομπός πίεσης |
|
|
| IC |
Μεταδότης υψηλής πίεσης θερμοκρασίας |
|
|
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης |
Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας |
|
|
| |
Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
Ε: Τι χαρακτηριστικά προσφέρουν οι αισθητήρες πίεσης;
Α: Οι αισθητήρες πίεσης μας είναι γνωστοί για την υψηλή ακρίβεια, την αντοχή και τις εξαιρετικές επιδόσεις τους.
Ε: Μπορώ να ζητήσω ειδικές προδιαγραφές για τους πομπούς;
Α: Ναι, η ομάδα μηχανικών μας μπορεί να προσαρμόσει τα προϊόντα μας για να ταιριάζουν στις μοναδικές σας ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας έχουν την ικανότητα να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, καθιστώντας μας πλήρως ικανούς να χειριστούμε παραγγελίες μεγάλης κλίμακας.συνιστούμε να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
Ε: Πόσο καιρό συνήθως διαρκεί η παράδοση;
Α: Για τα τυποποιημένα μοντέλα, η προθεσμία παράδοσης είναι συνήθως 5-8 εργάσιμες ημέρες.
Ε: Πώς τιμώνται τα προϊόντα σας; Προσφέρετε εκπτώσεις;
Α: Τα προϊόντα μας έχουν ανταγωνιστικές τιμές, και προσφέρουμε εκπτώσεις για τις μεγάλες παραγγελίες ή τις μακροπρόθεσμες συνεργασίες.
Ε: Ποια είναι η εγγύηση για τα προϊόντα σας; Και τι γίνεται με την υπηρεσία μετά την πώληση;
Α: Τα προϊόντα μας έρχονται με εγγύηση 24 μηνών μετά την αποστολή.και προσφέρουμε επίσης εξ αποστάσεως διδασκαλία μέσω δικτύου υπολογιστών όταν χρειάζεται.
