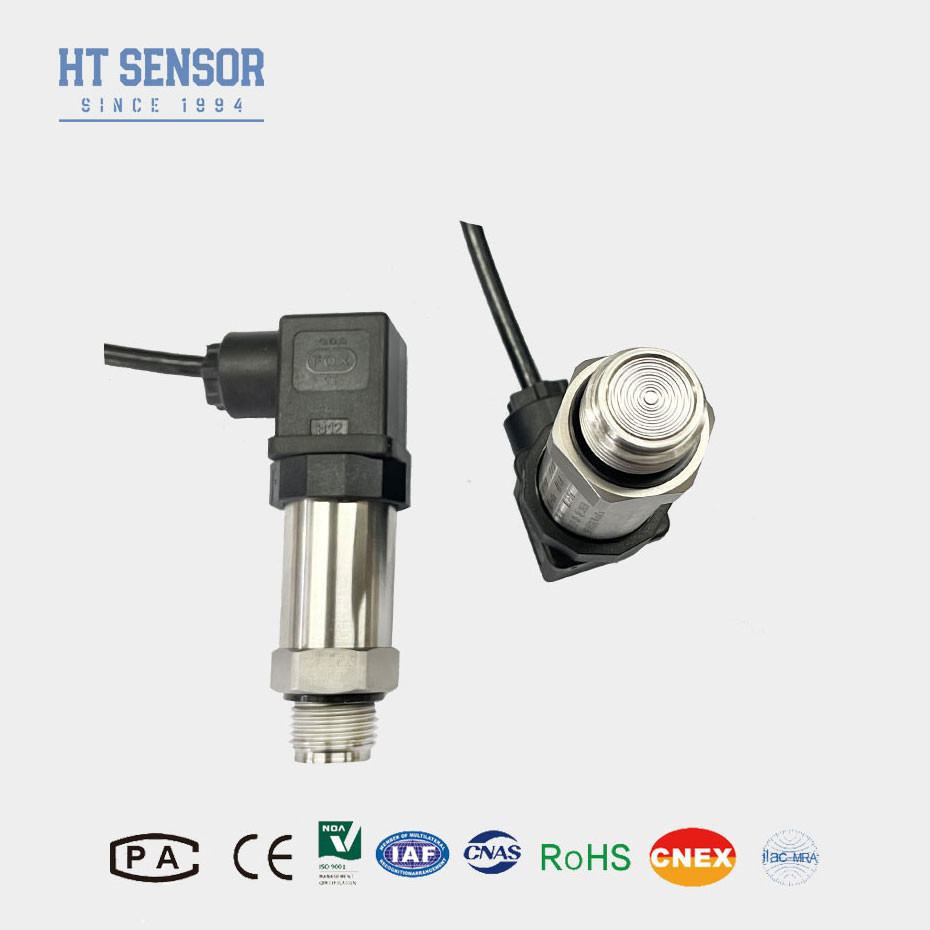

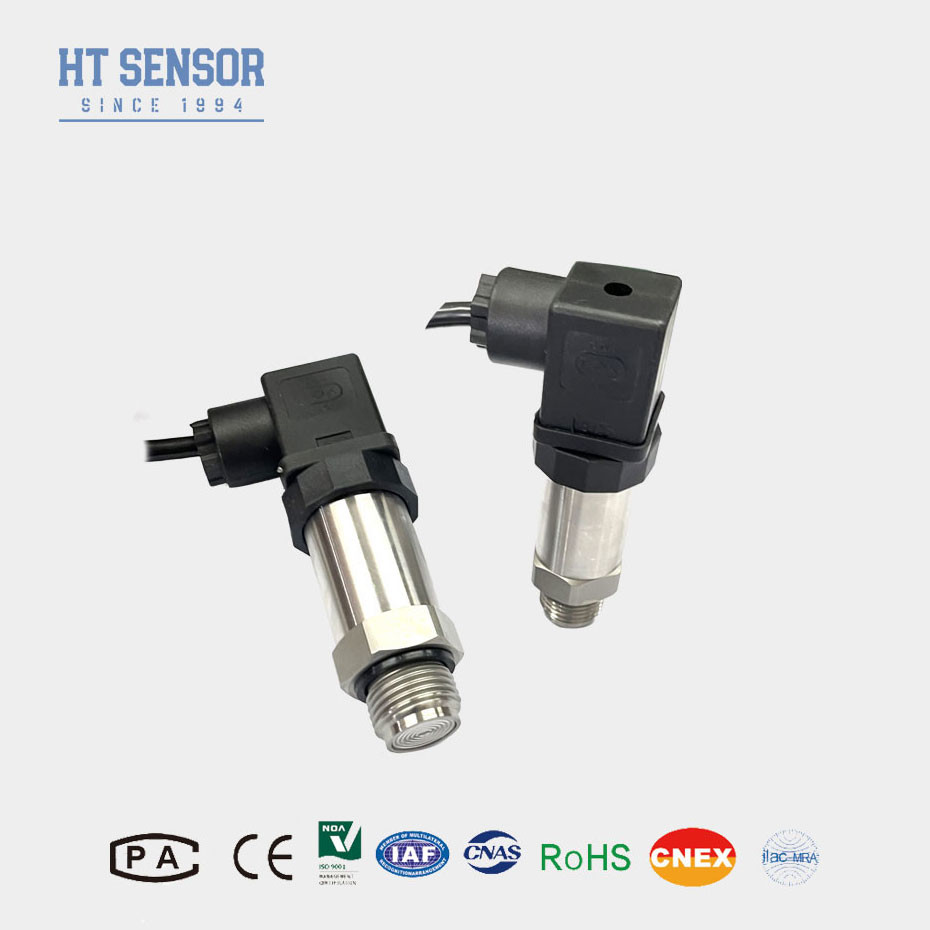

Ηλεκτρονική οθόνη LCD με φουσκωτή διάφραξη αισθητήρας πίεσης έξυπνος μεταδότης πίεσης
BPHT24-IX ΠανασφάλειαΤεκδότες
Εισαγωγή του έξυπνου μεταδότη πίεσης:
Μεταδότης πίεσης BPHT24-IX Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα περίβλημα από ανοξείδωτο χάλυβα, μετατρέποντας το σήμα αισθητήρα σε ένα πρότυπο σήμα εξόδου.Αυτός ο πομπός πίεσης χρησιμοποιείται κυρίως σε μέρη όπου απαιτούνται υψηλές συνθήκες υγιεινής, διασφαλίζοντας αξιόπιστες και ακριβείς μετρήσεις πίεσης σε υγιεινά περιβάλλοντα.Ο αισθητήρας πίεσης του διαφράγματος με λούσιμο είναι εξοπλισμένος με οθόνη οθόνης υγρών κρυστάλλων,που μπορεί να εμφανίζει οπτικά την τρέχουσα μετρούμενη τιμή πίεσης, η οποία είναι βολική για τους χρήστες να λαμβάνουν πληροφορίες πίεσης σε πραγματικό χρόνο
Χαρακτηριστικά του προϊόντος:
1Διαφορετικές επιλογές διεπαφής πίεσης
2Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή μέσης κλίμακας
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα
4Εύκολο στο καθάρισμα.
Εφαρμογές:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
2Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
| Παραμέτρους απόδοσης |
| Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~0,2kg |
|

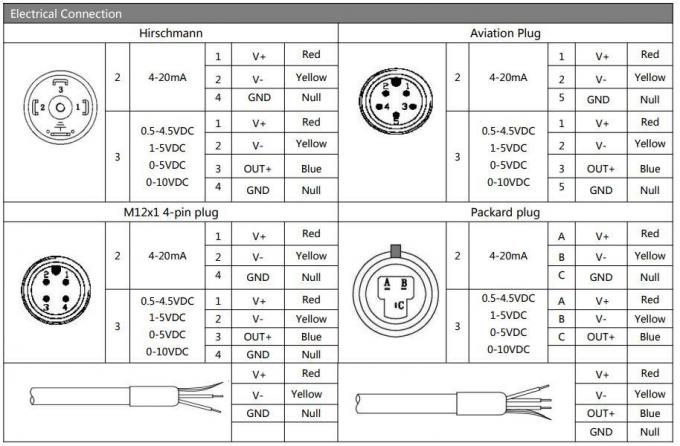

Σήμα εξόδου
|
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4wΙρα |
| 0/1 ~ 5V |
|
| 0/1~ 10V |

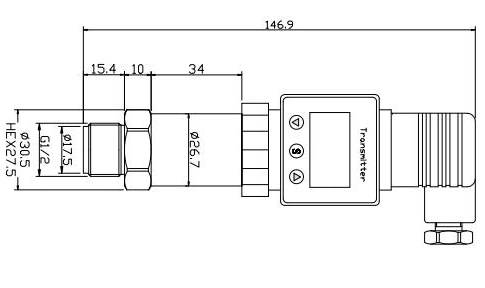

| utline Κατασκευή |
| Διάσταση |
 |
| Τάξη Οδηγός |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΙΙ |
Δείχνει μεταδότης πίεσης |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| |
Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
|
|
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
1/2NPT |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε επαγγελματίας κατασκευαστής αισθητήρων πάνω από 29 χρόνια!
Ε: Ποια είναι τα πλεονεκτήματα των κεραμικών διαβιβαστών πίεσης;
Α: Οι κεραμικοί πομποί πίεσης παρέχουν πολλά πλεονεκτήματα, συμπεριλαμβανομένης της υψηλής αντοχής, της ακρίβειας, του ευρέος εύρους πίεσης, της σταθερότητας θερμοκρασίας, της χημικής συμβατότητας, της μακροχρόνιας σταθερότητας, της ασφάλειας,οικονομική απόδοσηΤα οφέλη αυτά τα καθιστούν προτιμώμενη επιλογή για πολλές βιομηχανικές και περιβαλλοντικές εφαρμογές.
Ε: Ποια είναι η περίοδος εγγύησης;
Οι πομποί πίεσης μας έρχονται με μια τυποποιημένη περίοδο εγγύησης 2 ετών από την ημερομηνία αγοράς.Παρακαλούμε επικοινωνήστε με την ομάδα υποστήριξης πελατών μας με την απόδειξη αγοράς σας και μια λεπτομερή περιγραφή του ζητήματοςΕάν είναι απαραίτητο, θα λάβετε οδηγίες σχετικά με τον τρόπο επιστροφής του προϊόντος για αξιολόγηση.
