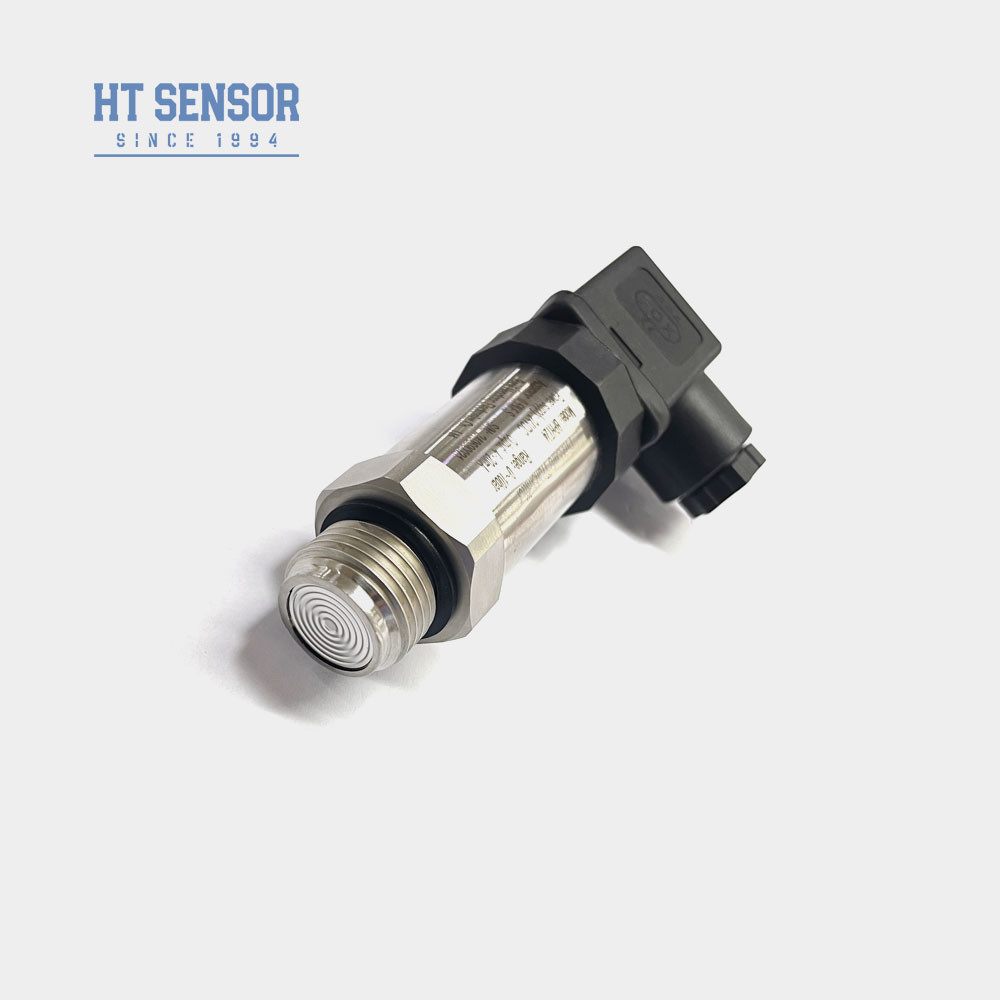

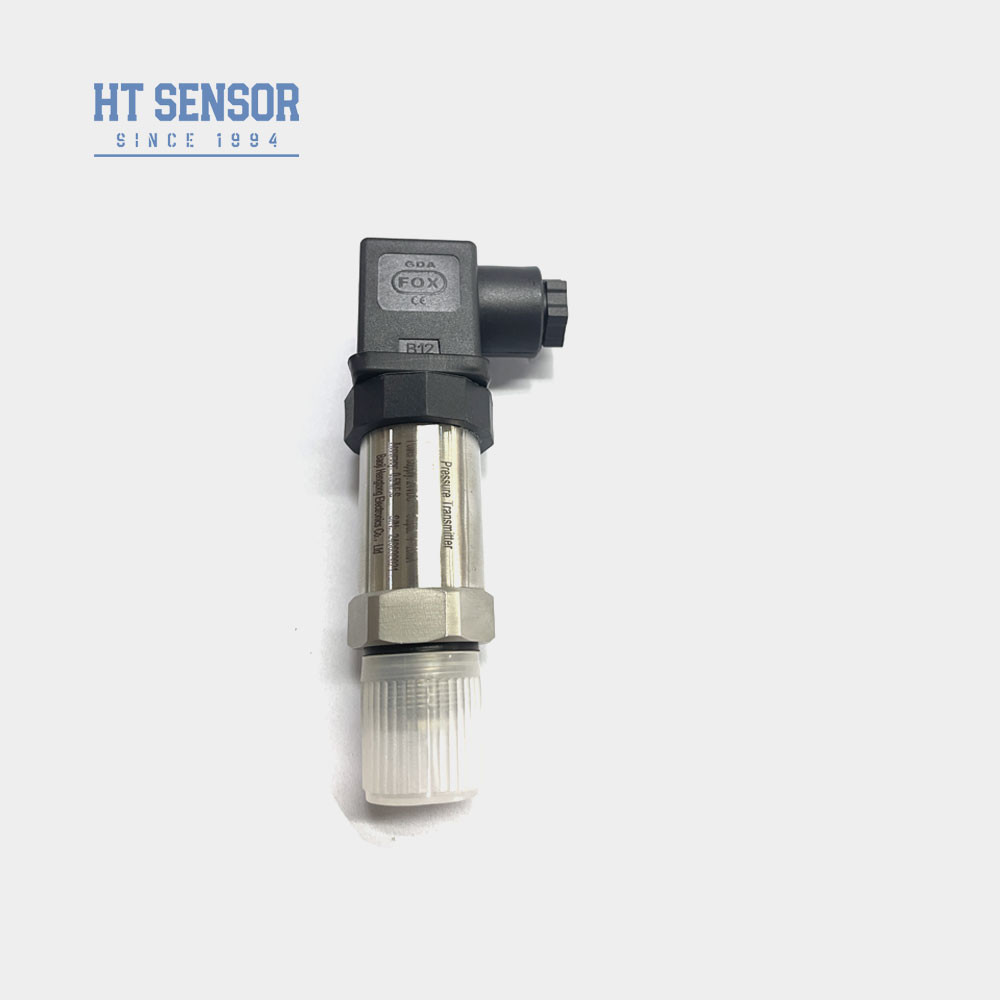

BPHT24Αισθητήρας πίεσης διαφράγματος
Εισαγωγή του αισθητήρα πίεσης διαφράγματος:
Μέτρηση του BPHT24 και οικισμός: Ο πομπός αισθητήρα πίεσης BPHT24 υιοθετεί τον πυρήνα ελαίου με απομονωμένο διάφραγμα πυριτίου πλάκας της σειράς HT ως το στοιχείο μέτρησης του σήματος.Όλα τα εξαρτήματα είναι στεγασμένα σε ένα περίβλημα από ανοξείδωτο χάλυβα, το οποίο μετατρέπει το σήμα του αισθητήρα σε τυπικό ρεύμα εξόδου ή τάση που απαιτείται από τον πελάτη.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης διαφράγματος:
1Διαφορετικές επιλογές διεπαφής πίεσης.
2Σχεδιασμένο για υγιεινές εφαρμογές για την πρόληψη της μέσης κλίμακας.
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα.
4Εύκολο στο καθαρισμό.
| Παραμέτρους απόδοσηςαπό αισθητήρα πίεσης διαφραγμού, |
| Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,25 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε ένα πομπό με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνό στο χώρο και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα στη γη.
5Το καλώδιο δεν συνοδεύεται από καλώδιο προεπιλογής.τα υλικά καλωδίων πολυαιθυλενίου θα χρησιμοποιούνται ως προεπιλογήΕάν απαιτούνται διαφορετικά υλικά καλωδίων, παρακαλείστε να το αναφέρετε στο έντυπο παραγγελίας.
6Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και να αναφερθεί στην παραγγελία σας.
| Οδηγός παραγγελίαςαπό ανιχνευτή πίεσης διαφράγματος |
| BPHT24 |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΙΙ |
Δείχνει μεταδότης πίεσης |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| Τ |
Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες |
|
|
| |
Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |

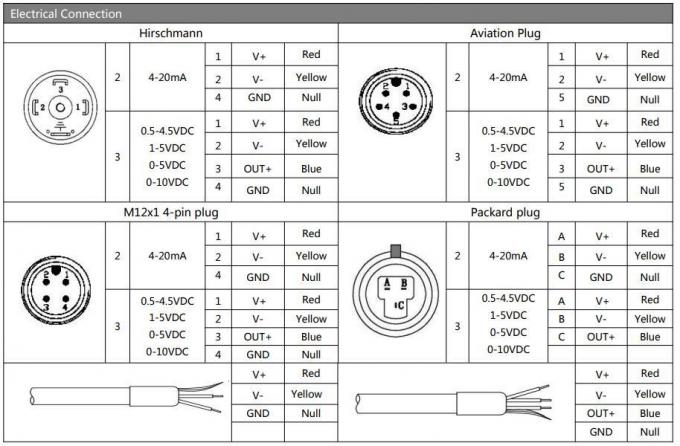

Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
