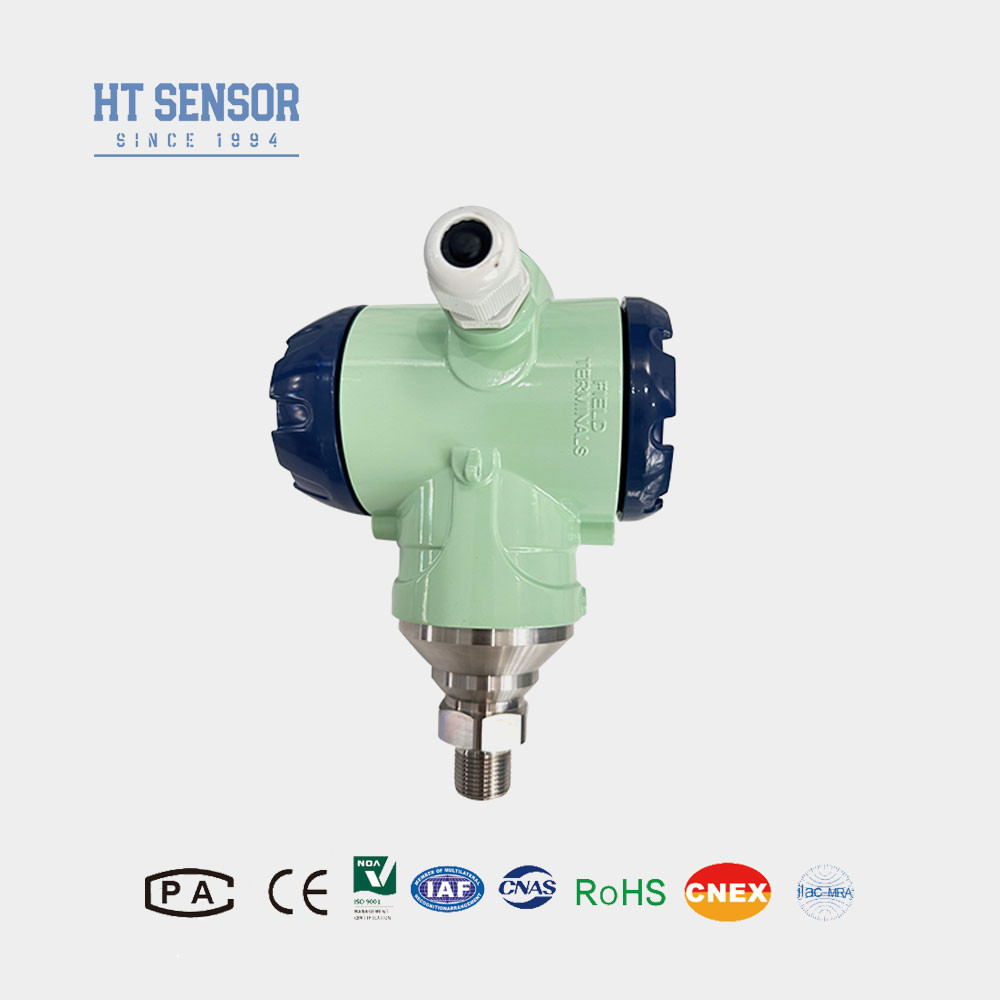

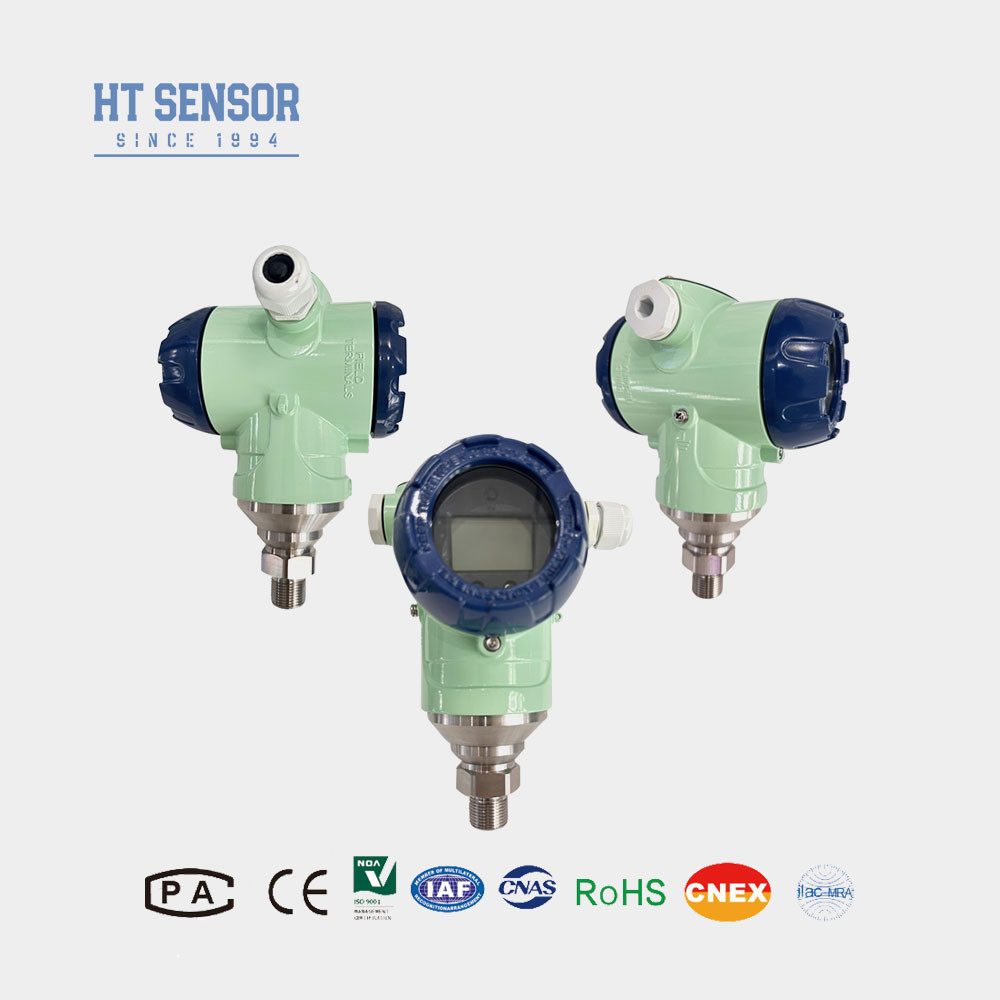

BP93420-IIIAΒιομηχανικός αισθητήρας πίεσης
ΕισαγωγήΜετατροπέας αισθητήρα πίεσης βιομηχανικού τύπου:
Ο πομπός αισθητήρα πίεσης BP93420-IIIA αποτελείται από μια μονάδα αισθητήρα πίεσης και μια έξυπνη πλακέτα κυκλωμάτων.κυκλώματα ανίχνευσης διαφραγμού μέτρησης, αισθητήρα θερμοκρασίας και κύκλωμα αντιστάθμισης θερμοκρασίας.Η έξυπνη πλακέτα κυκλωμάτων αποτελείται από έναν ελεγκτή μικροεπιλογήτρου και περιφερειακά κυκλώματα για να πραγματοποιήσει τη μετατροπή των σημάτων πίεσης σε ηλεκτρικά σήματαΧρησιμοποιείται σε βιομηχανικές εγκαταστάσεις για τη μέτρηση της πίεσης υγρών, αερίων ή ατμών.
Χαρακτηριστικά του προϊόντοςτουΜετατροπέας αισθητήρα πίεσης βιομηχανικού τύπου:
1Ευρύ φάσμα μέτρησης, ποικίλες μορφές διεπαφής πίεσης και επίπεδο προστασίας IP65.
2Διαφορετικές μορφές σήματος εξόδου, ρυθμιζόμενες και εμφανίσιμες.
3Ρυθμιζόμενο μηδέν και πλήρη κλίμακα.
4Ο πυρήνας χρησιμοποιεί υψηλής ακρίβειας και υψηλής απόδοσης διάχυτο πυρίτιο.Πιεζοανταγωγικοί αισθητήρες πίεσης.
ΕφαρμογέςτουΜετατροπέας αισθητήρα πίεσης βιομηχανικού τύπου:
1. Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών σε ανοξείδωτο χάλυβα 316L.
2Πετρέλαιο, χημεία, μεταλλουργία, ενέργεια και υδρολογία.
3- Μέτρηση και έλεγχος πίεσης σε σκληρά εξωτερικά βιομηχανικά περιβάλλοντα.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παράμετροι απόδοσηςΜετατροπέας αισθητήρα πίεσης βιομηχανικού τύπου |
| Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 10kPa... 60MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
≤ ± 0,1% FS |
| Υστερέση |
≤ ± 0,1% FS |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
Σύνθετα αλουμινίου |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,8kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |
| Οδηγός παραγγελίας |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΒ |
Γενικός μεταβιβαστής πίεσης |
ΙΙΙ |
Δείχνει μεταδότης πίεσης |
| ΕΠ |
Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| ΑΝ |
Πυροσβεστικός μεταβιβαστής πίεσης |
ΙΙΙ/ΙΙΙ |
Γενικός/οθόνη μεταδότης πίεσης |
| IN |
Κλιματισμός Ειδικός πομπός πίεσης |
|
|
| IC |
Μεταδότης υψηλής πίεσης θερμοκρασίας |
|
|
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης |
Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας |
|
|
| |
Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης;
Α: Υψηλή ακρίβεια, ανθεκτική, εξαιρετική απόδοση.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες. Προσφέρουμε υπηρεσίες OEM και ODM.
3Ποια είναι η παραγωγική σας ικανότητα;
Α: Η μονάδα παραγωγής μας μπορεί να παράγει μέχρι και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε καλά εξοπλισμένοι για να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλό πρόγραμμα παραγωγής και παράδοσης.
4Ε: Ποιος είναι ο γενικός χρόνος προετοιμασίας;
Α: Τυπικό μοντέλο 5~8 εργάσιμες ημέρες.
5.Π:Αποστολή και συσκευασία
Α: Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS, FedEx, DHL και INT για προπληρωμένα φορτία, μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για να παραλάβετε,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
6.Q: Επικοινωνήστε μαζί μας
Α: Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσουμε σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
