316L Ατσάλι συμβατότητα διάφραγμα Σίλικον αισθητήρα πίεσης
Product Details
| Μοντέλο αρ.: | HT24 | Νήμα: | G1/2 M20*1.5 |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τετρασύρματα ή χρυσοκάλυβες καρφίτσες Kovar | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | 0-10kpa~20Mpa | Εξουσία: | 1,5mA |
| Πακέτο μεταφορών: | ΧΑΡΤΟΚΙΒΩΤΙΟ | Εμπορικό σήμα: | ΧένγκΤονγκ |
| Προέλευση: | Μπαότζι, Κίνα. | Τύπος: | Αισθητήρας πίεσης πέδησης με πιεστική αντίσταση |
| Για: | Διαχυμένος μεταβιβαστής πίεσης με διάχυτο πυρίτιο | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | Προσαρμογή: | ΚΑΕ |
| Επισημαίνω |
Αισθητήρας πίεσης πυριτίου από ανοξείδωτο χάλυβα,Συμβατότητα Αισθητήρας πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου διαφράγματος |
||
Product Description
316L Ατσάλι συμβατότητα διάφραγμα Σίλικον αισθητήρα πίεσης
HT24 Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης πυριτίου με διάφραγμα:

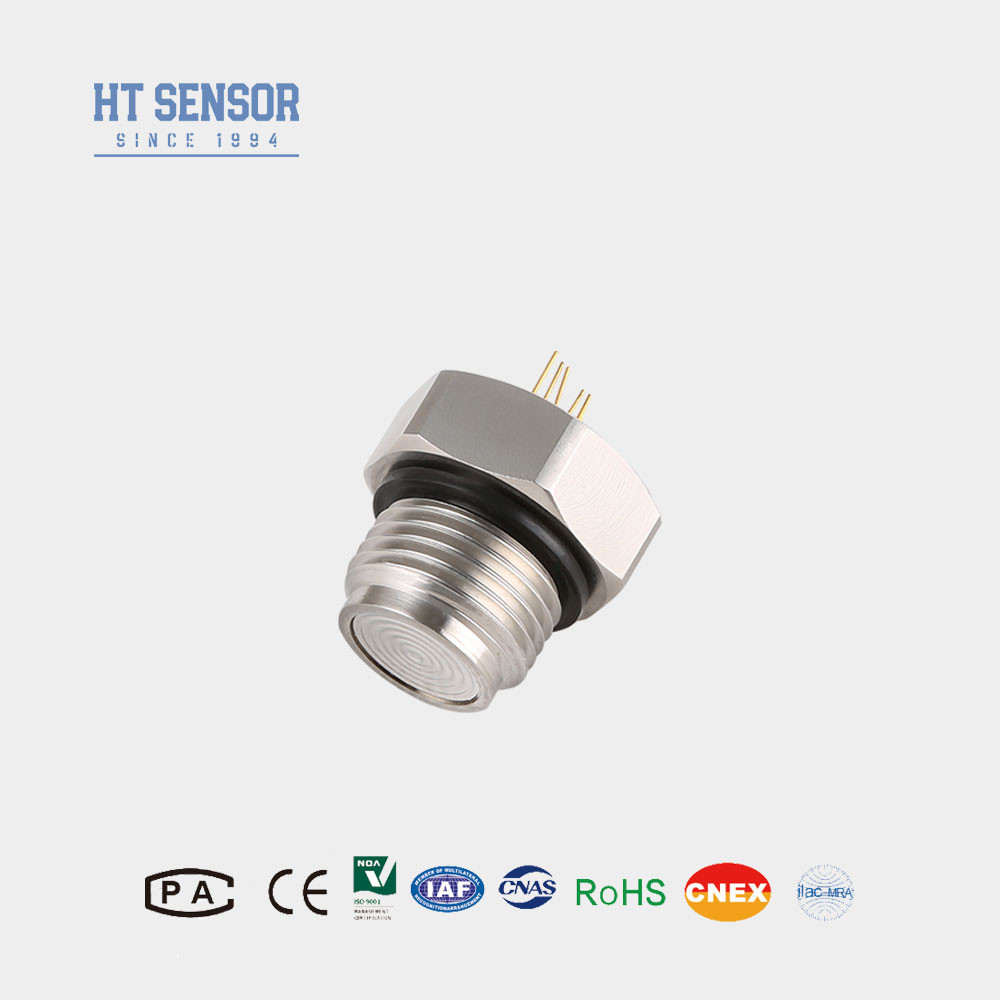

Το HT24 είναι ένας αισθητήρας πίεσης διαφράγματος με υψηλής σταθερότητας διάχυτο τσιπ πυριτίου.Η πίεση μεταφέρεται στο ευαίσθητο τσιπ μέσω ενός διάφραγματος από ανοξείδωτο χάλυβα και σφραγίσματος του ελαίου σιλικόνηςΤο προϊόν αυτό είναι μια επίπεδη διάφραγματική δομή με νήμα, G1/2 M20* 1.5 1/2NPT είναι το πιο συχνά χρησιμοποιούμενο νήμα. Εύκολο καθαρισμός, υψηλή αξιοπιστία. Κατάλληλο για τρόφιμα, υγεία και άλλες βιομηχανίες.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης πυριτίου με διάφραγμα:
- Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο ατσάλιυλικά όπως τιτάνιο και Hastelloy για το διάφραγμα.
- Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για αντιστάθμιση θερμοκρασίας και μηδενικό σημείο διόρθωση.
- εξαιρετική αξιοπιστία, επαναληψιμότητα και σταθερότητα.
- Ξεπλύνετε τη διάφραγματική δομή, ώστε να είναι εύκολο να καθαριστεί.
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα.
- Βιομηχανία τροφίμων και ποτών
- Ελέγχος βιομηχανικών διαδικασιών.
- Φαρμακευτική βιομηχανία.
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ

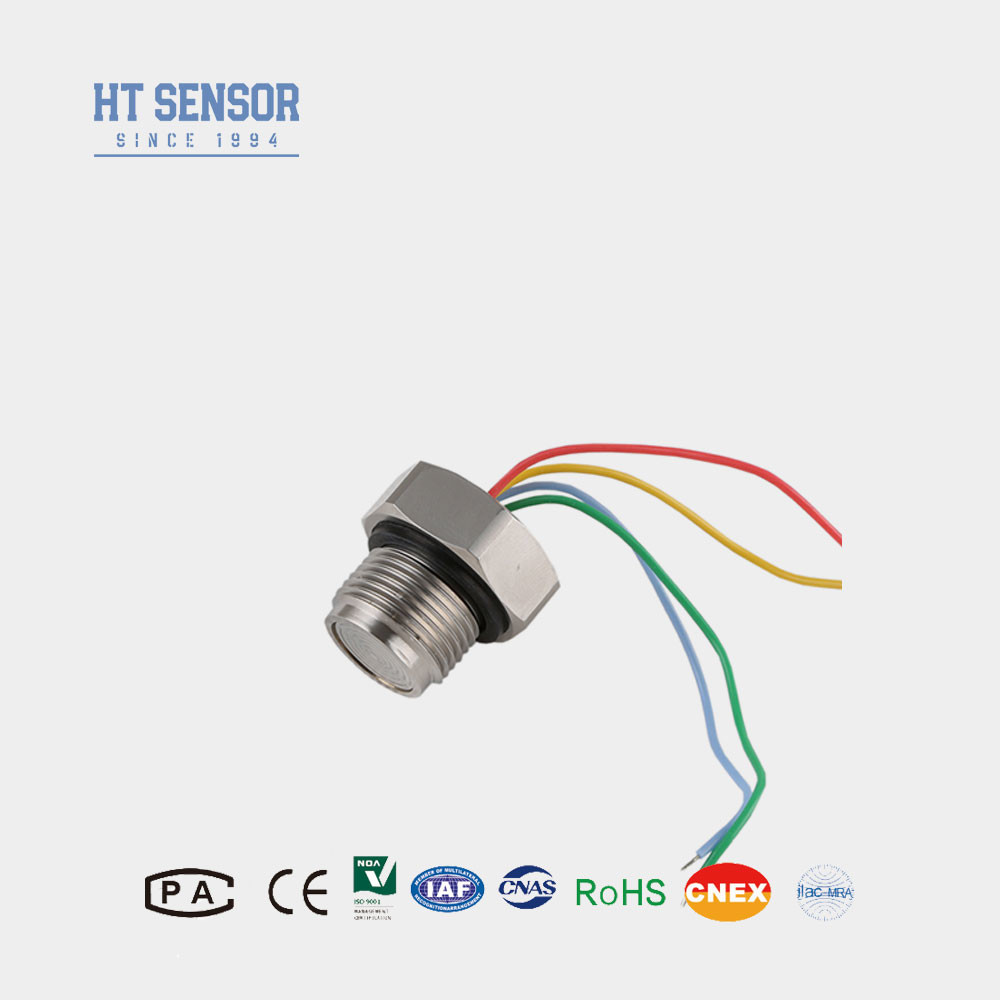

- Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης πυριτίου με διάφραγμα: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 55g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |
| Διάσταση |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
- 1Κατά τη διάρκεια της συναρμολόγησης, πρέπει να δίνεται προσοχή στον συντονισμό μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού για την επίτευξη της απαιτούμενης στεγανότητας.
- 2. Κατά τη διαδικασία της συναρμολόγησης του κελύφους, για να εξασφαλιστεί ότι η κατακόρυφη ευθυγράμμιση, και ομοιόμορφη πίεση, για να αποφευχθεί η κολλημένη ή βλάβη επιφάνειας αντιστάθμισης.
- 3Εάν το δοκιμαζόμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
- 4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με το χέρι ή με κοφτερά αντικείμενα, ώστε να μην καταστραφεί ο πυρήνας λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
- 5. Κρατήστε το στόμα του πυρήνα του μετρητή πίεσης ανοιχτό στην ατμόσφαιρα, αποτρέψτε το νερό, το ατμόσφαιρο ή το διαβρωτικό μέσο να εισέλθουν στον θάλαμο πυρήνα του μετρητή πίεσης.6Εάν υπάρχει κάποια καρφίτσα αλλαγής, παρακαλούμε σύμφωνα με την ετικέτα στον πραγματικό αγωγό για αναφορά.
