HT Sensor DIN Εγκαταστατικός διαχωριστικός μεταβιβαστής πίεσης για μετρητή πίεσης αερίου και υγρού
Product Details
| Μοντέλο: | BP93420D-III | Σειρά: | 0-10kpa~2Mpa |
|---|---|---|---|
| Δύναμη: | 5VDC 24VDC | έξοδος: | 0.5-4.5V 4-20mA και ούτω καθεξής |
| Υλικό: | Ατσάλι ατσάλι | Δήμος: | Άνδρας και γυναίκα OEM |
| Τύπος πίεσης: | Διαφορετική Πίεση | Τάξη προστασίας: | IP65 |
| Θερμοκρασία λειτουργίας: | 10-70℃ | Συνδετήρας: | Μεγάλο DIN ή OEM |
| Επισημαίνω |
Μετρητής διαφορικής πίεσης αερίου,Μετρητής διαφορικής πίεσης υγρού,HT αισθητήρας Διαφορετικός πομπός πίεσης |
||
Product Description

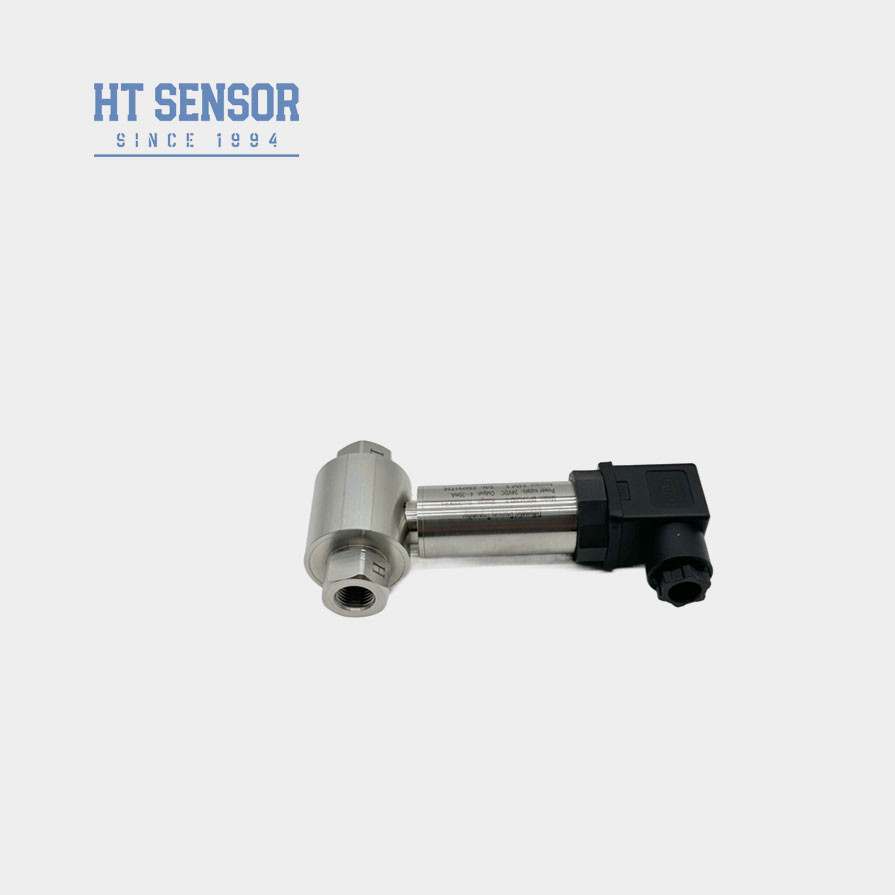

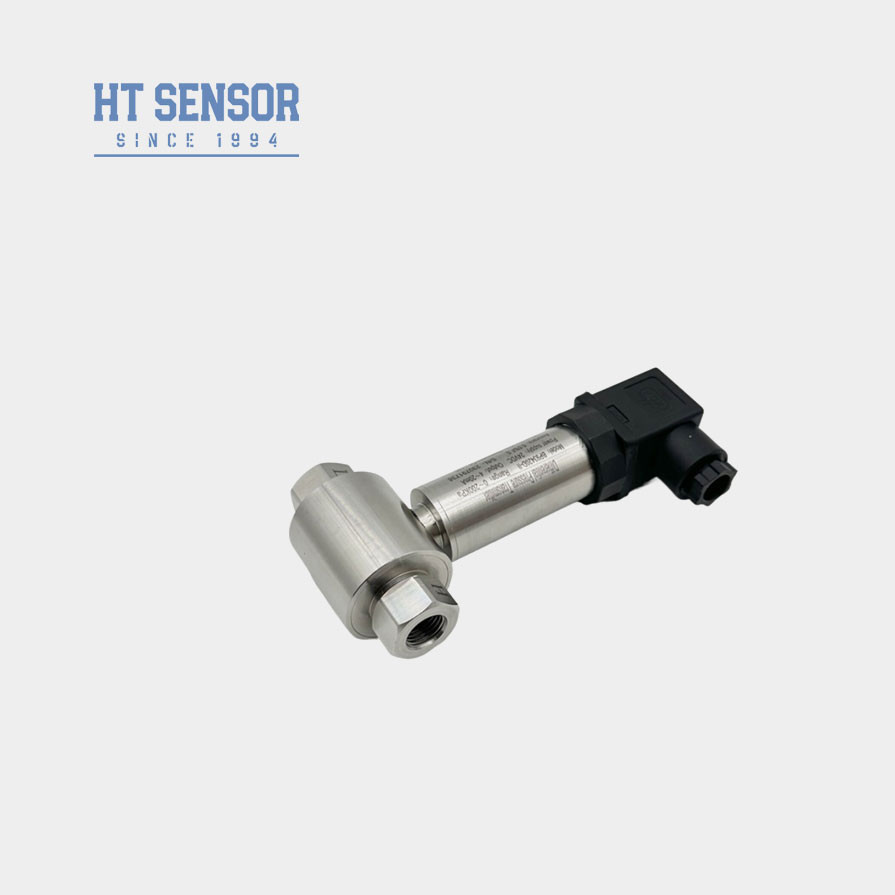

Αισθητήρας HT DIN Στήριξης Πομπού Διαφορικής Πίεσης για Μέτρηση Αερίου και Υγρού
BP93420DII Dιαφορική Pίεσηομπός
Εισαγωγή του πομπού διαφορικής πίεσης:
Ο πομπός διαφορικής πίεσης BP93420DII χρησιμοποιεί αισθητήρα πυριτίου piezoresistive. Όταν η διαφορά πίεσης του μετρούμενου μέσου βρίσκεται στο κυματοειδές διάφραγμα και στις δύο πλευρές του αισθητήρα, το σήμα που εξάγεται από τη γέφυρα Wheatstone του τσιπ του αισθητήρα έχει καλή γραμμική σχέση με τη διαφορά πίεσης και η διαφορά πίεσης μπορεί να μετρηθεί με ακρίβεια. Είναι κατάλληλο για τη μέτρηση της διαφοράς πίεσης διαφόρων αερίων και υγρών σε αγωγούς πετρελαίου, χημικών, ηλεκτρικής ενέργειας, υδρολογίας και άλλων βιομηχανιών.
Χαρακτηριστικά Προϊόντος του πομπού διαφορικής πίεσης:
- Ο πομπός υιοθετεί σχεδιασμό από ανοξείδωτο χάλυβα, συμπαγή δομή και εύκολη εγκατάσταση.
- Μετά από αυστηρή αντιστάθμιση θερμοκρασίας και γήρανση, για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
- Η ηλεκτρική διεπαφή μπορεί να είναι εξωτερική ή άμεση σύνδεση.
| Παράμετροι Απόδοσης του πομπού διαφορικής πίεσης: | |
|---|---|
| Εύρος Μέτρησης | 0-10KPa……~2MPa |
| Τύπος Πίεσης | Διαφορική Πίεση |
| Υπερφόρτωση Μονής Πλευράς | ≤3 φορές του ονομαστικού εύρους |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές του ονομαστικού εύρους ή 7 MPa |
| Ακρίβεια @ 25℃ | ±0.25% (Τυπικό) ±0.5% (Μέγιστο) |
| Επαναληψιμότητα | ±0.03% (Τυπ.) ±0.05%FS (Μέγ.) |
| Υστέρηση | ±0.03% (Τυπ.) ±0.05%FS (Μέγ.) |
| Μακροπρόθεσμη Σταθερότητα | ±0.5%F.S/Έτος(≤200KPa) ±0.2%F.S/Έτος(＞200KPa) |
| Θερμοκρασιακή Μετατόπιση Μηδέν | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Θερμοκρασιακή Μετατόπιση Εύρους | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Θερμοκρασία Αντιστάθμισης | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Θερμοκρασία Λειτουργίας | -30℃~80℃ |
| Θερμοκρασία Αποθήκευσης | -40℃~100℃ |
| Δόνηση | 10g,55Hz ～ 2kHz |
| Υλικό Περίβληματος | 304,316L |
| Υλικό Διαφράγματος | 316L |
| Αντίσταση Μόνωσης | 100MΩ 100VDC |
| Βαθμός Αντιεκρηκτικότητας | Εγγενώς ασφαλής και αντιεκρηκτικός |
| Βαθμός Προστασίας | IP65 |
| Βάρος | ~0.45kg |
| Σήμα Εξόδου | Τάση Τροφοδοσίας | Τύπος Εξόδου |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 καλώδια |
| 0～10/20mA |
3 καλώδια |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Οδηγός Παραγγελίας του πομπού διαφορικής πίεσης: | ||||||||
| BP93420XX | Πομπός Πίεσης | |||||||
| Κωδικός | Διάγραμμα Κατασκευής | |||||||
| DII | Πομπός Διαφορικής Πίεσης | |||||||
| Εύρος Μέτρησης | 0-10KPa……~2MPa | |||||||
| Κωδικός | Τροφοδοσία | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Άλλο | |||||||
| Κωδικός | Σήμα Εξόδου | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Κωδικός | Σύνδεση Πίεσης | |||||||
| J1 | M20×1.5 Αρσενικό | |||||||
| J2 | G1/2 Αρσενικό | |||||||
| J3 | G1/4 Αρσενικό | |||||||
| J4 | 1/2 NPT Αρσενικό | |||||||
| J5 | Άλλο | |||||||
| Κωδικός | Ηλεκτρική Σύνδεση | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Έξοδος Σφραγισμένου Καλωδίου | |||||||
| B4 | Άλλο | |||||||
| Κωδικός | Τύπος Πίεσης | |||||||
| D | Διαφορική Πίεση | |||||||
