Χένγκτονγκ BP93420-IQ αισθητήρας πίεσης διαφράγματος για μεταδότης χαρτιού και χημικής βιομηχανίας
Product Details
| Σχήμα αριθ.: | BP93420-IQ | Αξιολόγηση προστασίας: | IP65 |
|---|---|---|---|
| Υλικό στέγασης: | 316L | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Εμπορικό σήμα: | HTαισθητήρας | Καταγωγή: | Baoji, Shaanxi Κίνα |
| Κωδικός ΕΣ: | 9026201090 | Τύπος: | Μεταδότης αισθητήρα πίεσης διαφράγματος |
| Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου | Πεδίο πίεσης: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Επισημαίνω |
Αισθητήρας πίεσης διάφραγματος χάρτη,Ένταλμα πίεσης διαφράγματος Hengtong,Χημικές βιομηχανίες αισθητήρας πίεσης διαφράγματος |
||
Product Description

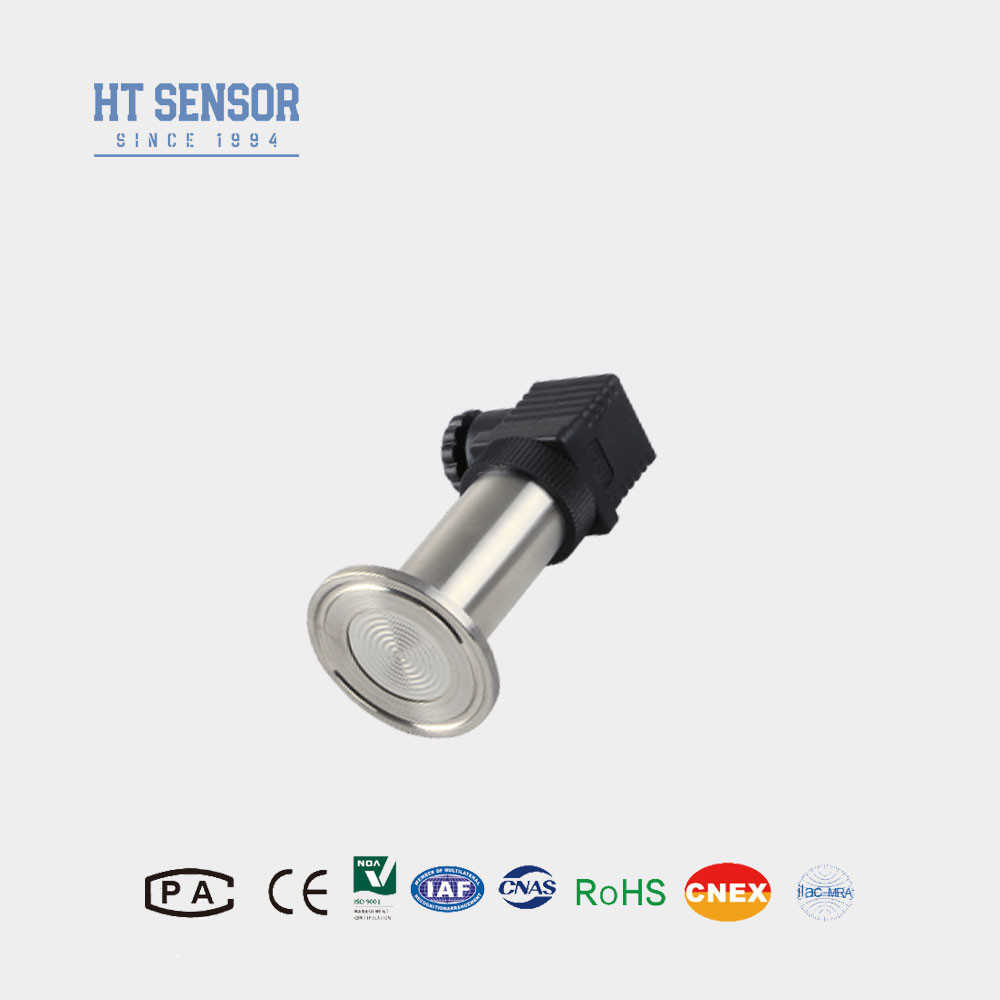

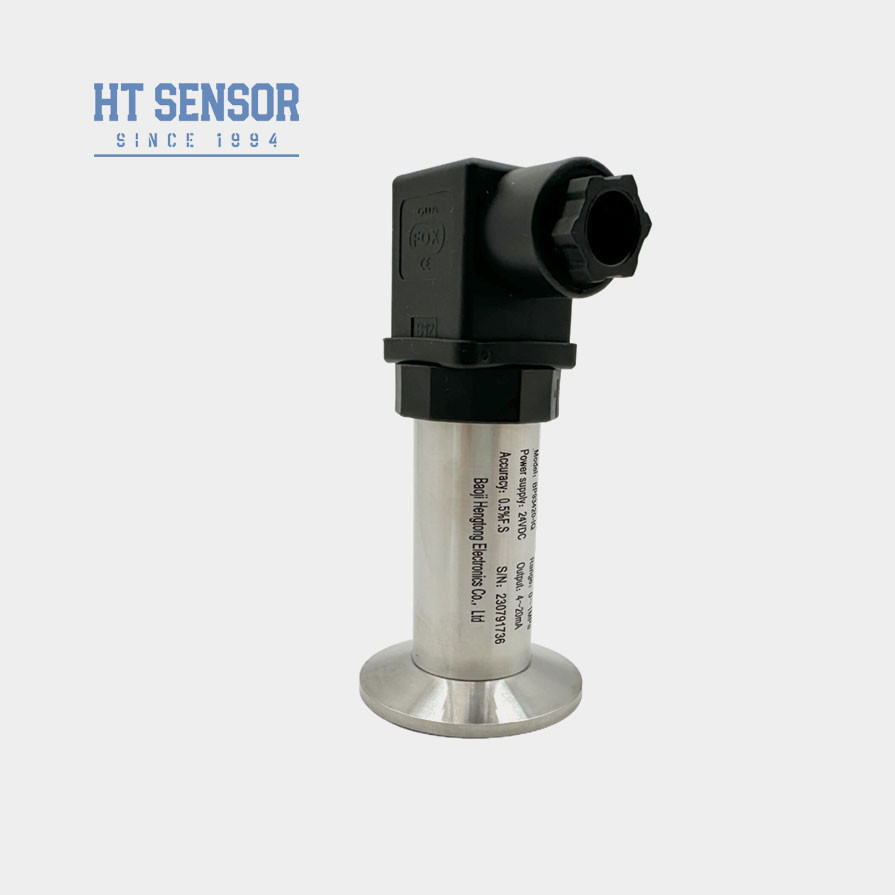

Ένταλμα πίεσης διαφράγματος Hengtong BP93420-IQ για χαρτί και χημικές βιομηχανίες
Πληροφοριακό σήμα
Εισαγωγή αισθητήρα πίεσης διαφράγματος:
Ο πομπός πίεσης του αισθητήρα πίεσης διαφράγματος BP93420-IQ υιοθετεί πομπό πίεσης τύπου επίπεδης ταινίας.υιοθετεί δομή συγκολλημένου διαφράγματος σφράγισης για την αποφυγή της άμεσης επαφής μεταξύ του διαφράγματος μέτρησης και του υλικού σφράγισης του πομπού πίεσηςΩς εκ τούτου, παρέχει έναν αξιόπιστο τρόπο μέτρησης της πίεσης σε ασυνήθιστα μέσα και σε ειδικές περιπτώσεις.Η συσκευή μονωτικής ταινίας συγκόλλησης έχει μια ποικιλία διαφορετικών δομών σύνδεσης διαδικασίας και είναι κατάλληλη για τη μέτρηση υψηλής ιξώδους και κρυσταλλικών μέσων.Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στις βιομηχανίες τροφίμων, υγείας, χαρτιού και άλλων
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης διαφράγματος:
1Ευρύ εύρος μέτρησης, διεπαφή πίεσης σφραγίδας 50,4 mm.
2Πολλαπλές επιλογές σήματος εξόδου.
3Ρυθμίστε το μηδέν και την πλήρη κλίμακα.
4Υψηλή ακρίβεια, πολλαπλή ασηπτική σύνδεση.
Εφαρμογέςμε ανιχνευτή πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωτική επεξεργασία.
3Χρησιμοποιείται στη χαρτοβιομηχανία και τη χημική βιομηχανία, καθώς και για τη μέτρηση του επιπέδου των λυμάτων και της πίεσης των δοχείων ποτών Κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης διαφράγματος | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ 0,1%FS |
| Υστερέση | ≤ 0,1%FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~0,2kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
