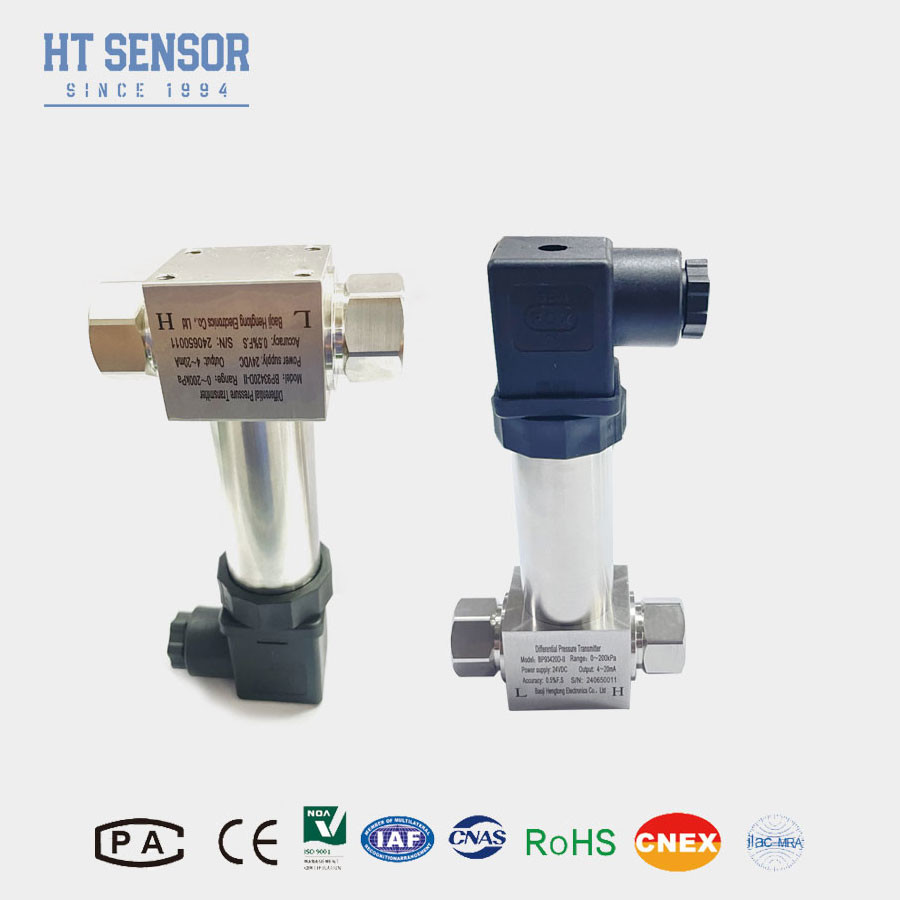

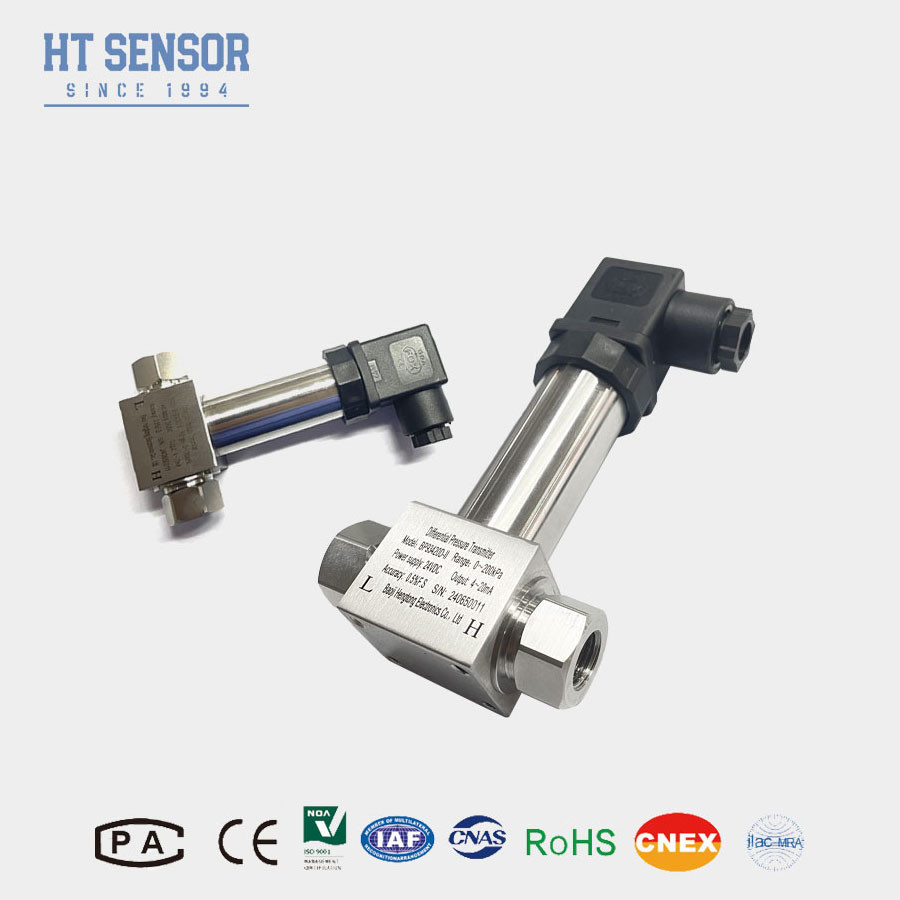

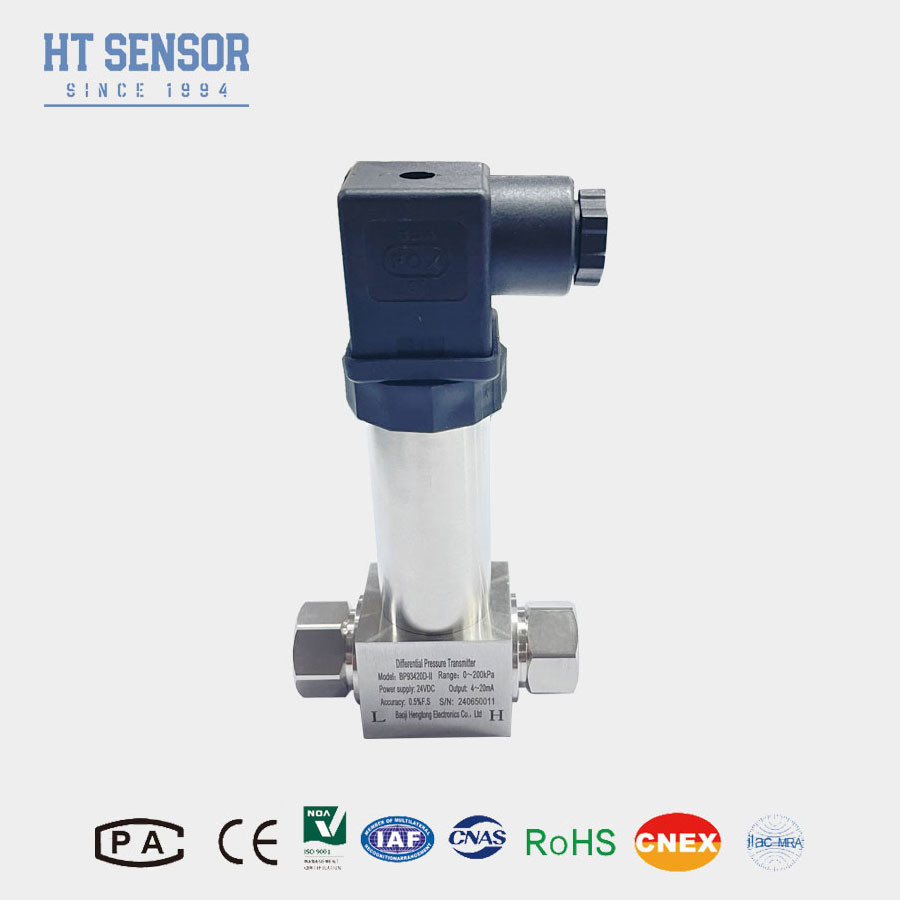

SS316L Διαφορετικός μεταβιβαστής πίεσης διαφράγματος για μέτρηση και έλεγχο επιπέδου
Product Details
| Σχήμα αριθ.: | BP93420DII | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Αξιολόγηση προστασίας: | IP65 | Βάρος: | ~ 0,45 kg |
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Κωδικός ΕΣ: | 9026201090 |
| Τύπος: | Διαφορετικός μεταβιβαστής πίεσης | Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου |
| Μέσο μέτρησης: | Υγρά | Ακριβότητα: | 00,25%, 0,5% |
| Περιοχή πίεσης: | 0-10kpa...~2MPa | Αξιολόγηση IP: | IP65 |
| Επισημαίνω |
μεταδότης διαφορικής πίεσης διαφράγματος,Διαφορετικός μεταβιβαστής πίεσης SS316L,Μετρητής διαφορικής πίεσης επιπέδου |
||
Product Description
BP93420DΙΙDδιαφορετικόΠανασφάλειαΤεκδότες
Εισαγωγή μεταδότης διαφορικής πίεσης:
BP93420DIIΔιαφορετικός μεταβιβαστής πίεσηςσυναρμολογείται με πιεζοανταγωγικό-ανιχνευτής διαφορικής πίεσης πυριτίου, και το περίβλημα είναιαπό ανοξείδωτο χάλυβαδομή. Διαφορετικός μεταβιβαστής πίεσηςείναι ανθεκτικό στη υγρασία, στο νερό και στη διάβρωση. Μπορεί να λειτουργήσει σε σκληρά περιβάλλοντα και σε εξωτερικές συνθήκες. Ο πομπός έχει μικρό όγκο και ελαφρύ βάρος,που μπορεί να εγκατασταθεί στον αγωγό διεργασίας και να υποστηρίζεται. Σε σύγκριση με τους πομπούς που απαιτούν μια βάση ή στήριξη, μειώνει σημαντικά το κόστος εγκατάστασης και συντήρησης ή συνδέεται μέσω του σωλήνα που οδηγεί το.
Χαρακτηριστικά του προϊόντος:
1. SS316L δομή διαφράγματος
2Εύκολη εγκατάσταση.
3Το μηδενικό σημείο και το πλήρες εύρος του προϊόντος μπορούν να ρυθμίζονται εξωτερικά.
4Με προστασία από βραχυκύκλωμα και προστασία αντίστροφης πολικότητας
5Αντίσταση σε κρούσματα, αντιδονήσεις, αντιηλεκτρομαγνητική συμβατότητα.
Εφαρμογές:
1.Δοκιμασία και έλεγχος βιομηχανικών διαδικασιών
2.Μέτρηση και έλεγχος επιπέδου
3.Διαθέσιμο για οξυγόνο, CO2, άζωτο, ατμό αερίου
4Δοκιμή πίεσης σωλήνα
| Παραμέτρους απόδοσης | |
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μαξ.) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Θερμοκρασία λειτουργίας | -30 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 100 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 Διάταξη |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη που έρχονται σε επαφή με το προϊόν.
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
| Διαταγή Οδηγός | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa...~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
