Προσαρμόσιμο HENGTONG BP156 4-20MA 0-5V αισθητήρας πίεσης
Product Details
| Σχήμα αριθ.: | BP156 | Συνδετήρας: | M12*1 |
|---|---|---|---|
| Θερμοκρασία αποζημιώσεων: | -10~70℃ | Υλικό στέγασης: | 316L |
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο |
| Καταγωγή: | Μπαότζι, Κίνα | Κωδικός ΕΣ: | 9026201090 |
| Δυνατότητα προσφοράς: | 2000PCS/ΜΗΝΑ | Τύπος δομής: | Weled |
| Μέσο μέτρησης: | υγρό ή αέριο | Αξία ακρίβειας: | 00,25%, 0,5% |
| Περιοχή πίεσης: | 0kpa~10kpa...20MPa | Αξιολόγηση IP: | IP65 |
| Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα | ||
| Επισημαίνω |
αισθητήρας πίεσης για βιομηχανικές εφαρμογές,Δέκτης πίεσης προσαρμόσιμος για την προστασία από έκρηξη,4-20mA αισθητήρας πίεσης |
||
Product Description

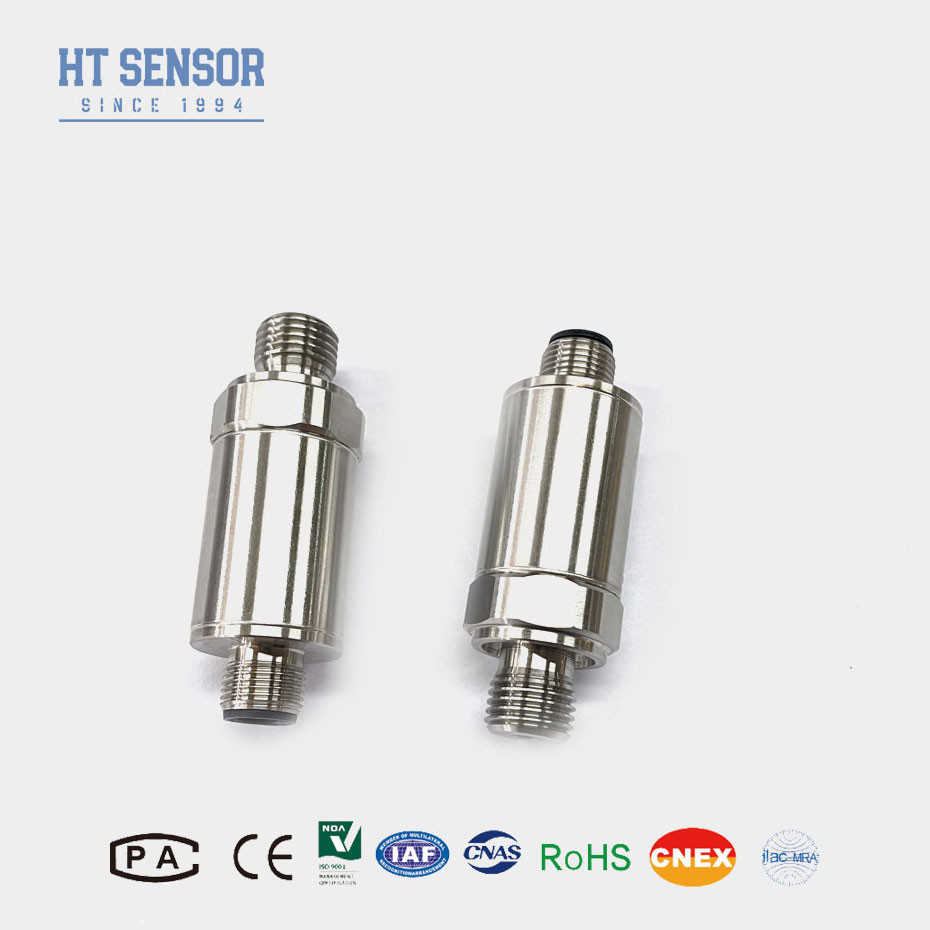

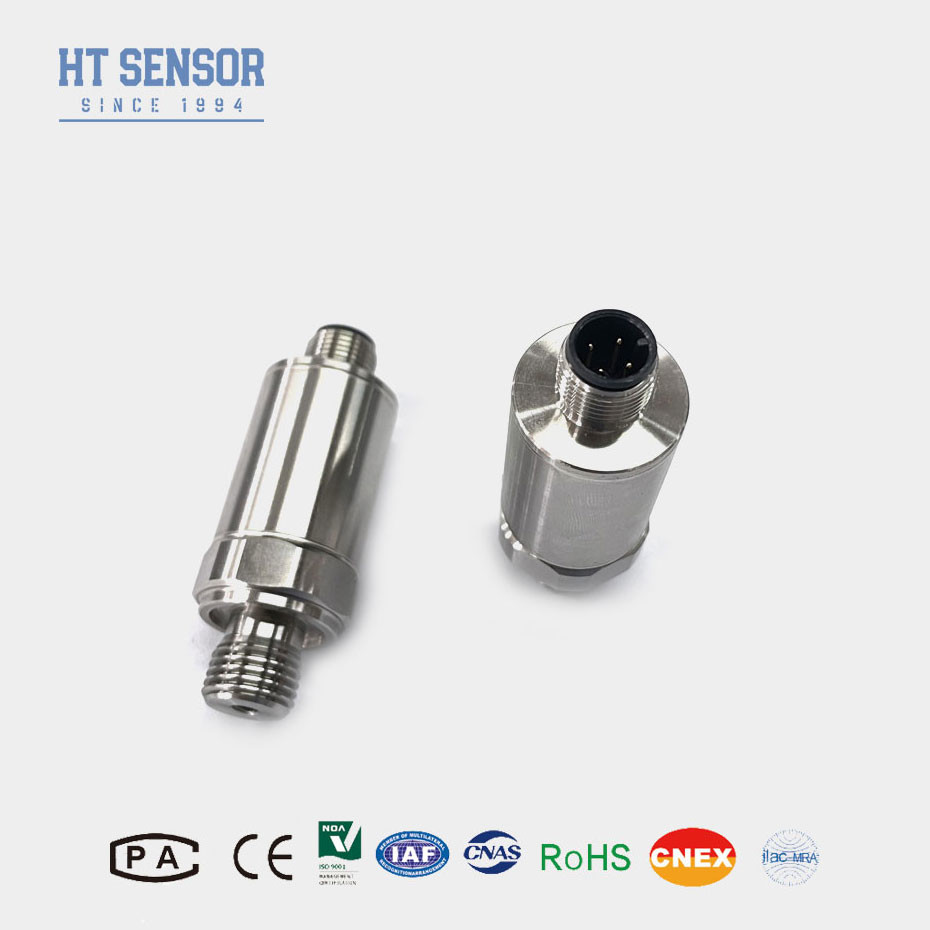

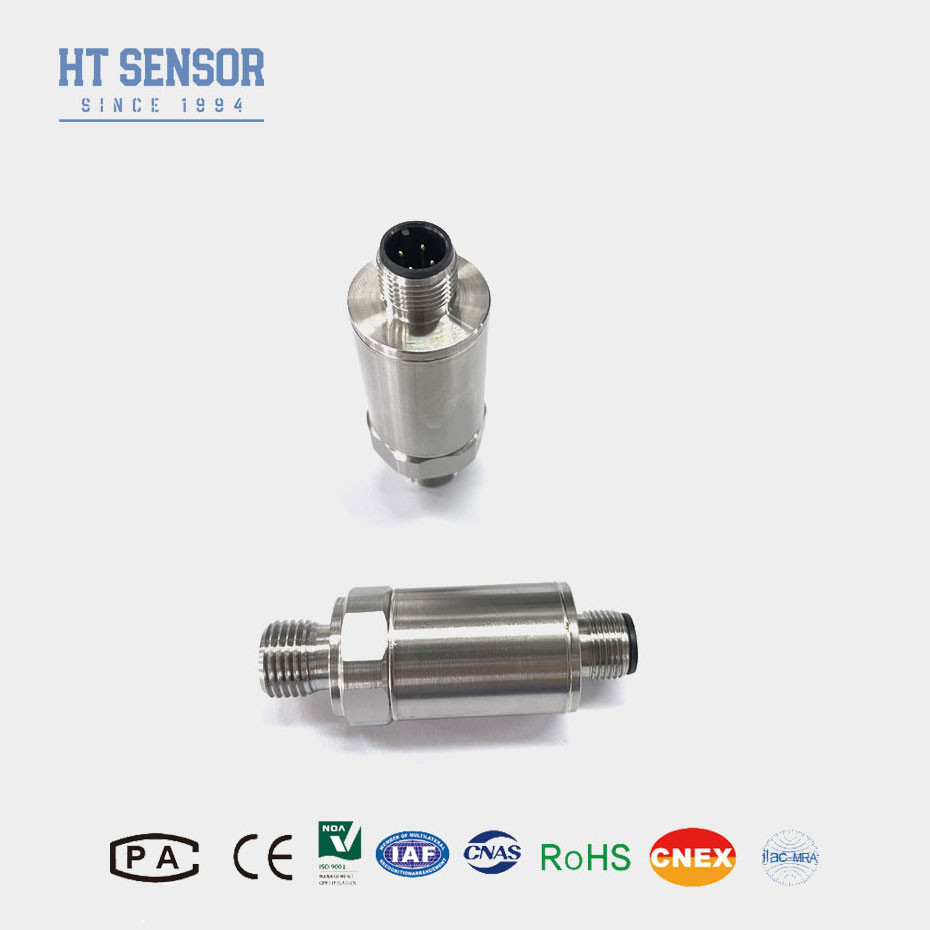

BP156 Μεταδότης πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πομπός πίεσης BP156 χρησιμοποιεί τον πυρήνα που γεμίζει λάδι με την ανθεκτική στην πίεση μεμονωμένη μεμβράνη πυρήνα πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα στερεόλιθο στερέωμαΤο προϊόν έχει υποβληθεί σε αυστηρές δοκιμές και έλεγχο γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων,και τελικά προϊόντα για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
Ο μεταδότης πίεσης από χαλαρό πυρίτιο μετρά έμμεσα την μετρούμενη πίεση μετρώντας την παραμόρφωση του διαφράγματος από πυρίτιο και το μετατρέπει σε αντίστοιχη ηλεκτρική έξοδος σήματος.Λόγω της ελαφριάς του φύσης, ο ελαφρύς πομπός πίεσης είναι κατάλληλος για κινητές ή προσωρινές εφαρμογές και είναι εύκολο να εγκατασταθεί και να χρησιμοποιηθεί σε διαφορετικές τοποθεσίες
Χαρακτηριστικά του προϊόντος:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
2Διάρθρωση από ανοξείδωτο χάλυβα
3. μηδενικό και πλήρη κλίμακα ρυθμιζόμενο
4Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
Εφαρμογές:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
|
Παράμετροι απόδοσης:
|
|
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
Παραδείγματα επιλογής:
| Συμβουλές παραγγελίας: |
1Περιοχή μέτρησης: καθορίζεται η απαιτούμενη περιοχή μέτρησης πίεσης, δηλαδή οι ελάχιστες και μέγιστες τιμές πίεσης που πρέπει να μετρηθούν.Βεβαιωθείτε ότι το εύρος μέτρησης του επιλεγμένου διαχυμένου μεταδότη πίεσης πυριτίου πληροί τις απαιτήσεις της εφαρμογής.
2Τύπος σήματος εξόδου: καθορίζεται ο επιθυμητός τύπος σήματος εξόδου, όπως αναλογικό σήμα (όπως 4-20mA ή 0-10V) ή ψηφιακό σήμα (όπως RS485 ή Modbus).Βεβαιωθείτε ότι ο τύπος σήματος εξόδου του πομπού που επιλέγετε είναι συμβατός με το σύστημα ελέγχου ή τη συσκευή σας.
3. Απαιτήσεις ακρίβειας: καθορισμός της απαιτούμενης ακρίβειας μέτρησης πίεσης.Επιλέξτε τον διαχυμένο πομπό πίεσης πυριτίου που ταιριάζει στις ανάγκες της εφαρμογής σας.
4Περιοχή θερμοκρασίας: Να λαμβάνεται υπόψη η περιοχή θερμοκρασίας του περιβάλλοντος εφαρμογής για να εξασφαλιστεί ότι ο επιλεγμένος πομπός μπορεί να λειτουργεί σωστά σε αυτή την περιοχή θερμοκρασίας.
5. Συμφωνία μέσων: Κατανοήστε τις ιδιότητες του μέσου που μετριέται, όπως υγρό ή αέριο, και βεβαιωθείτε ότι ο επιλεγμένος διαχυμένος μεταδότης πίεσης πυριτίου είναι συμβατός με το εν λόγω μέσο.
6. Μέθοδος τοποθέτησης: Καθορίστε τη μέθοδο τοποθέτησης του πομπού, όπως τοποθέτηση φλάντζας, τοποθέτηση νήματος ή άλλες μεθόδους.
7Προστασία: Να ληφθούν υπόψη οι απαιτήσεις για το επίπεδο προστασίας του περιβάλλοντος εφαρμογής, όπως τα επίπεδα αδιάβροχα και αδιάβροχα.Επιλέξτε ένα διαχυμένο πομπό πίεσης πυριτίου που πληροί τις απαιτήσεις.
8Πιστοποίηση και πρότυπα: Μάθετε αν ο επιλεγμένος πομπός συμμορφώνεται με τις σχετικές απαιτήσεις πιστοποίησης και προτύπων, όπως πιστοποίηση CE, οδηγία RoHS κλπ.
9. Επιλογή προμηθευτών: Επιλέξτε έναν αξιόπιστο προμηθευτή με καλή φήμη και αξιόπιστη υπηρεσία μετά την πώληση για να εξασφαλιστεί η ποιότητα του προϊόντος και η υποστήριξη μετά την πώληση
| Οδηγός παραγγελίας: | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
