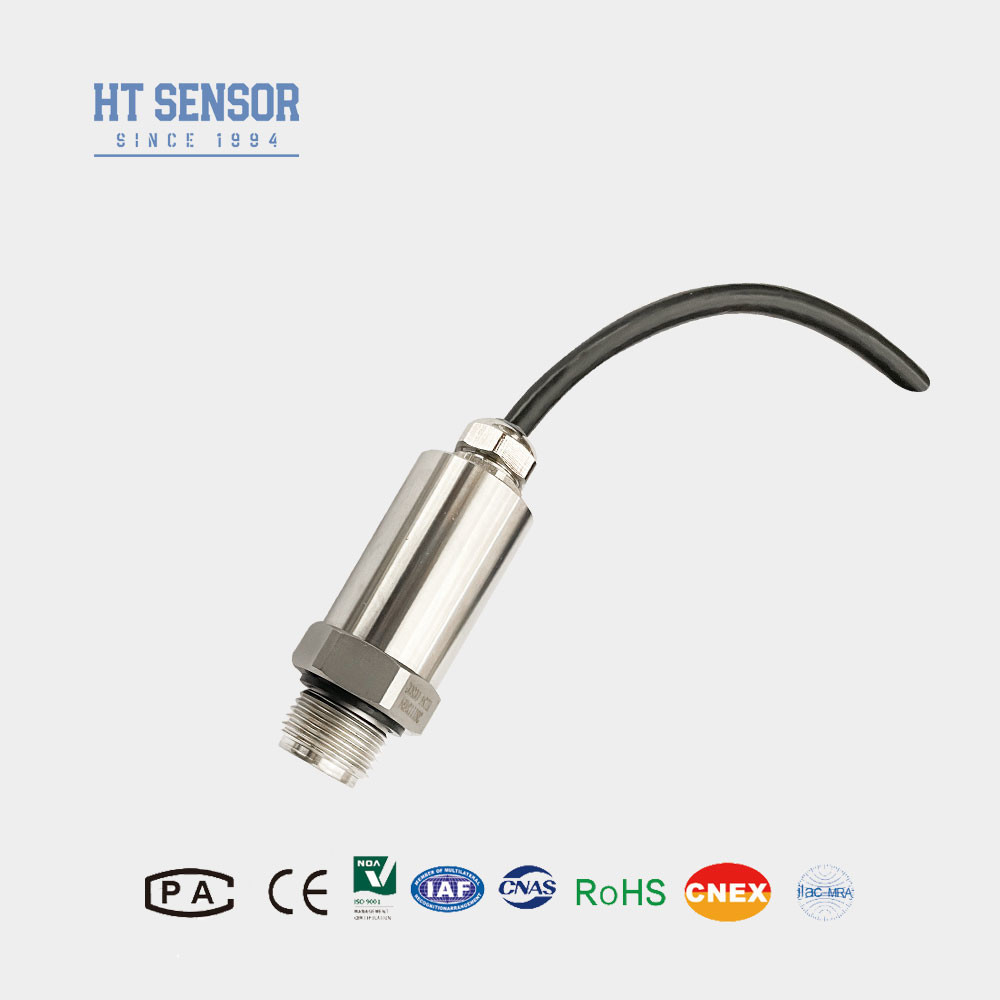

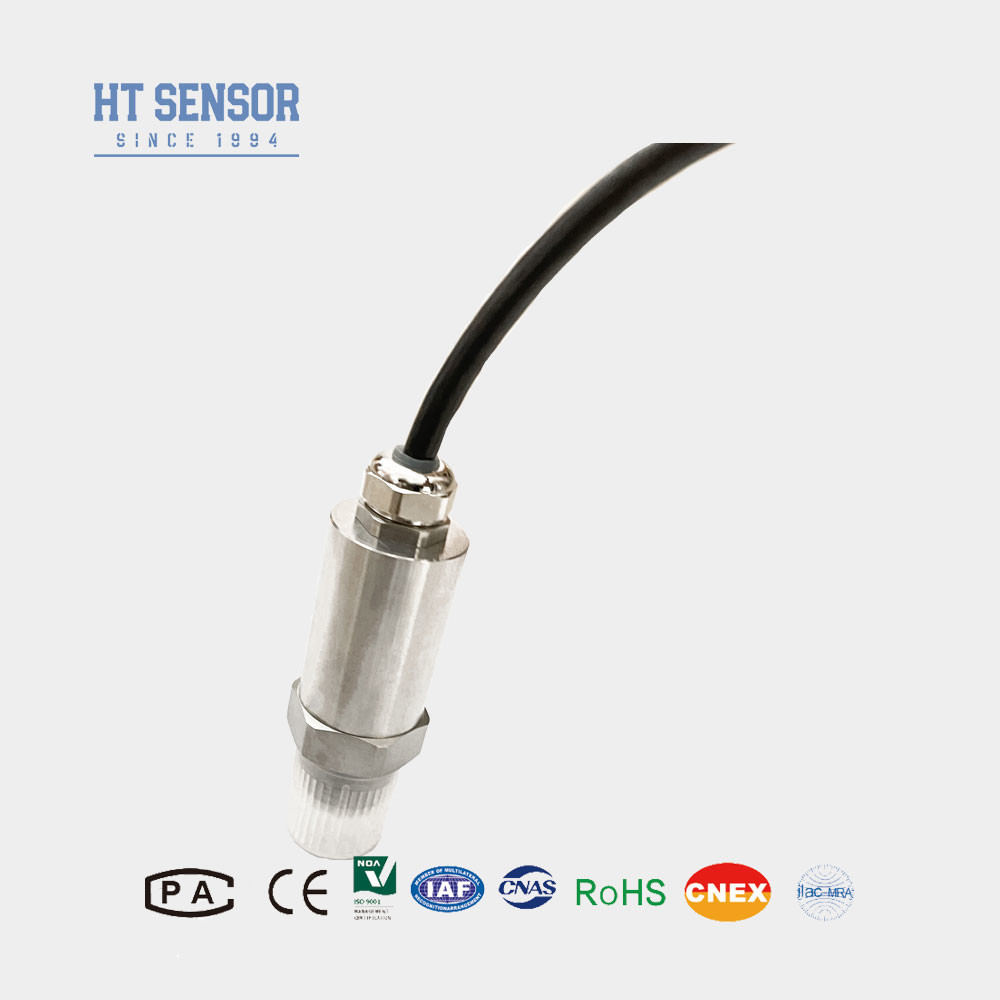

12-32VDC BPHT24-III αισθητήρας πίεσης διαφραγμού για συστήματα ελέγχου βιομηχανικής αυτοματισμού
Product Details
| Σχήμα αριθ.: | BPHT24-III | Σειρά: | 0-10kpa~35Mpa |
|---|---|---|---|
| Δύναμη: | 12-32VDC | εξόδου: | 4-20mA /0-10VDC και ούτω καθεξής |
| Σύνδεση: | Δήμαρχος:G1/2 1/2NPT ή M20*1.5 | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Τύπος: | Αισθητήρας πίεσης διαφράγματος | Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής |
| Επισημαίνω |
Αισθητήρας πίεσης διαφράγματος BPHT24-III,12-32VDC |
||
Product Description
Αισθητήρας πίεσης διάφραγματος για βιομηχανικά συστήματα ελέγχου αυτοματισμού BPHT24-III
Μεταδότης πίεσης BPHT24
Εισαγωγή αισθητήρα πίεσης διαφράγματος:
Ο αισθητήρας πίεσης διαφραγμού βύθισης BPHT24 με στριφοειδές επίπεδο φιλμ είναι ένας αισθητήρας που χρησιμοποιείται συνήθως σε συστήματα ελέγχου βιομηχανικού αυτοματισμού.Μπορεί να μετατρέψει σήματα πίεσης σε τυπικά ηλεκτρικά σήματαΟ σχεδιασμός του με νήματα καθιστά την εγκατάσταση πολύ βολική, ενώ η επίπεδη δομή φιλμ παρέχει πιο σταθερά αποτελέσματα μέτρησης.και άλλα χαρακτηριστικά, και χρησιμοποιείται ευρέως σε διάφορες εφαρμογές μέτρησης πίεσης.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης διαφράγματος:
1Διαφορετικές επιλογές διεπαφής πίεσης
2Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή μέσης κλίμακας
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα
4Εύκολο στο καθάρισμα.
Εφαρμογέςμε ανιχνευτή πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες.
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
4Είναι κατάλληλο για χρήση στις ιατρικές, βιοφαρμακευτικές και υγιεινές βιομηχανίες τροφίμων.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης διαφράγματος | |
| Πεδίο μέτρησης | 0~35Kpa...~20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~0,5kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Σχέδιο κατασκευήςμε ανιχνευτή πίεσης διαφράγματος | |
| Διάσταση | |
| Συμβουλές παραγγελίας |
- Παρακαλείστε να βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος πριν από την επιλογή.
- Σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν συνοδεύονται από ψηφιακές κεφαλές οθόνης κατά την παραγγελία.
- Κατά την παραγγελία ενός πομπού με κεφαλή οθόνης LCD ή LED, βεβαιωθείτε ότι η παροχή ισχύος δεν είναι μικρότερη από 20VDC.
- Για αξιόπιστη λειτουργία, συνιστάται η εγκατάσταση συσκευών προστασίας από κεραυνό στο πεδίο και η διασφάλιση της ορθής γείωσης του προϊόντος και της τροφοδοσίας.
- Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20 °C έως 250 °C. Εάν η θερμοκρασία λειτουργίας είναι κάτω από -20 °C, επιλέξτε έναν δαχτυλίδι O EPDM.
- Το προεπιλεγμένο μήκος καλωδίου είναι 1,5 m και υπάρχουν τρία υλικά καλωδίου για επιλογή.Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, να το διευκρινίσετε στην σειρά.
- Εάν υπάρχουν ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης ή ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε το στην παραγγελία.
| Οδηγός παραγγελίαςμε ανιχνευτή πίεσης διαφράγματος | ||||||||
| BPHT24 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΙΙ | Δείχνει μεταδότης πίεσης | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| Τ | Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες | |||||||
| Πεδίο μέτρησης | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
