BPHT24-III αισθητήρας πίεσης διαφραγμού για μετρητή απόλυτων και σφραγισμένων τύπων πίεσης
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | BPHT24 | σειρά: | 0-10kpa~35Mpa |
|---|---|---|---|
| Εξουσία: | 5vdc /10-32vdc | Παραγωγή: | 0.5-4.5VDC /4-20mA /0-10VDC και ούτω καθεξής |
| Συνδέω: | G1/2 1/2NPT ή M20*1.5 | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Τύπος: | Μεταδότης αισθητήρα πίεσης διαφράγματος | Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής |
| Επισημαίνω |
Αισθητήρας πίεσης διάφραγματος BPHT24-III,Σφραγισμένος αισθητήρας πίεσης διαφράγματος,Δείκτης πίεσης διαφράγματος μετρητή απόλυτης ροής |
||
Περιγραφή προϊόντος

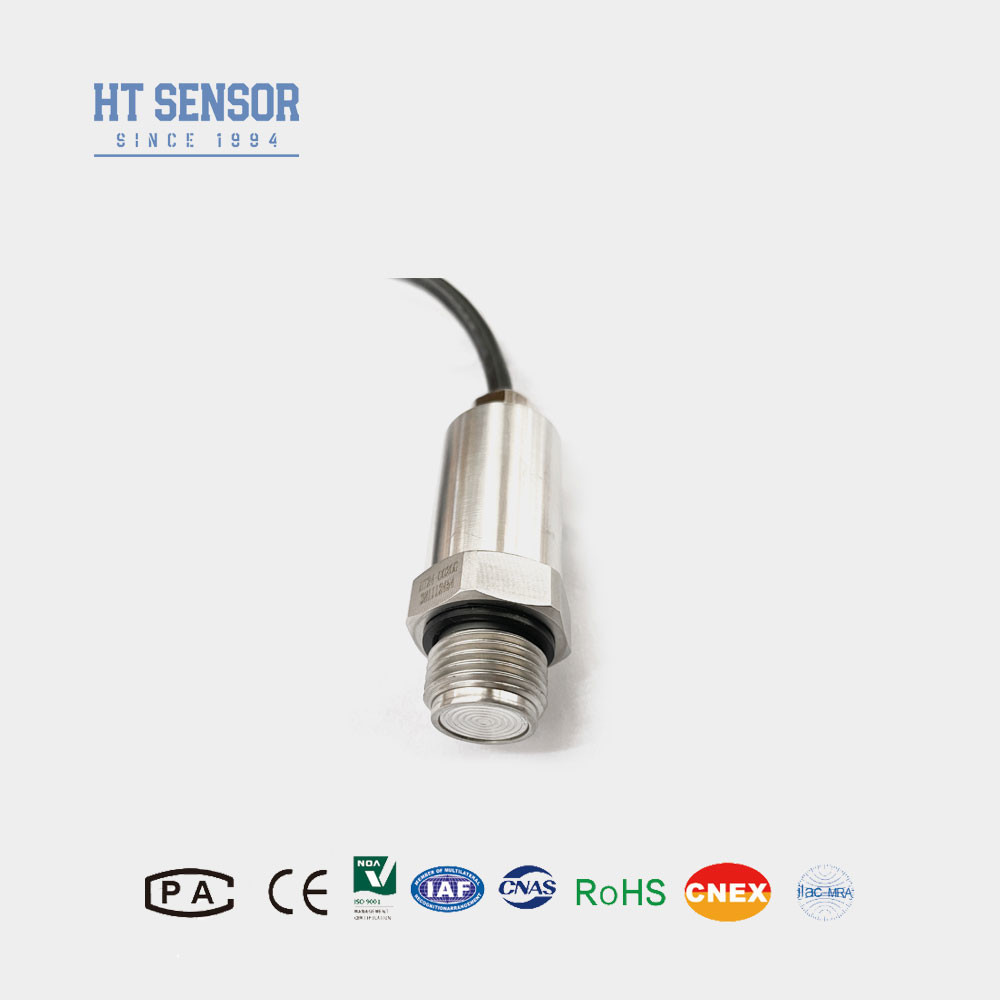

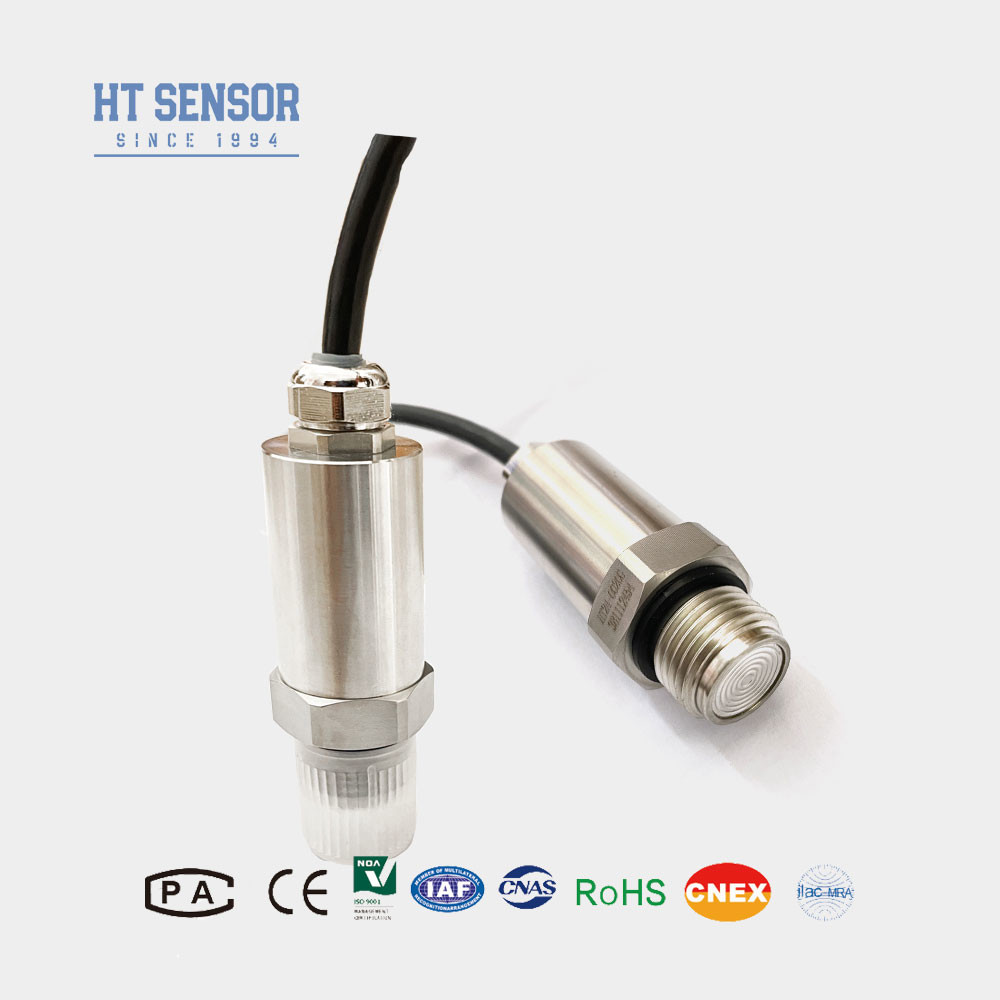

Αισθητήρας πίεσης μεμβράνης BPHT24-III για τύπους πίεσης Gauge, Absolute και Sealed
Πομπός πίεσης BPHT24
Εισαγωγή του αισθητήρα πίεσης μεμβράνης:
Ο αισθητήρας πίεσης μεμβράνης BPHT24 με σπείρωμα επίπεδης μεμβράνης είναι ένας αισθητήρας που χρησιμοποιείται συνήθως σε βιομηχανικά συστήματα ελέγχου αυτοματισμού. Μπορεί να μετατρέψει τα σήματα πίεσης σε τυπικά ηλεκτρικά σήματα. Ο σχεδιασμός του με σπείρωμα καθιστά την εγκατάσταση πολύ βολική, ενώ η δομή της επίπεδης μεμβράνης παρέχει πιο σταθερά αποτελέσματα μέτρησης. Επιπλέον, αυτός ο αισθητήρας έχει επίσης υψηλή ακρίβεια, υψηλή αξιοπιστία και άλλα χαρακτηριστικά και χρησιμοποιείται ευρέως σε διάφορες εφαρμογές μέτρησης πίεσης.
Χαρακτηριστικά προϊόντοςτου αισθητήρα πίεσης μεμβράνης:
1. Διάφορες επιλογές διασύνδεσης πίεσης.
2. Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή κλιμάκωσης του μέσου.
3. Υψηλή ακρίβεια με πλήρη ανοξείδωτη δομή.
4. Εύκολο στον καθαρισμό.
Εφαρμογέςτου αισθητήρα πίεσης μεμβράνης:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2. Ιδανικό για τη βιομηχανία προστασίας του περιβάλλοντος και χημικών.
| Παράμετροι απόδοσης του αισθητήρα πίεσης μεμβράνης | |
| Εύρος μέτρησης | 0~35Kpa…~20MPa |
| Τύπος πίεσης | Πίεση Gauge, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25ºC | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα & Υστέρηση | 0,02%F.S(Τυπ.) 0,05%F.S(Μέγ.) |
| Μακροπρόθεσμη σταθερότητα | ±0,1%F.S/Έτος(Τυπ.) ±0,2%F.S/Έτος(Μέγ.) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Απόκριση συχνότητας | 2.4Khz |
| Αντιστάθμιση θερμοκρασίας | 0-70ºC(≤10mpa,προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία αποθήκευσης | -40ºC~120ºC |
| Δόνηση | 10g,55Hz ~ 2kHz |
| Υλικό περιβλήματος | 304,316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Βαθμός προστασίας | IP65 |
| Σφράγιση δακτυλίου O | Φθοριοκαουτσούκ |
| Βάρος | ~0,5kg |
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
| 4~20mA | 12~30VDC | 2/3/4 καλώδια |
| 0~10/20mA | 3 καλώδια |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6~30V / Μπαταρία | 4 καλώδια |
| Διάρθρωση περιγράμματος του αισθητήρα πίεσης μεμβράνης | |
| Διάσταση | |
| Οδηγός παραγγελίας του αισθητήρα πίεσης μεμβράνης | ||||||||
| BPHT24 | Πομπός πίεσης | |||||||
| Κωδικός | Διάρθρωση περιγράμματος | |||||||
| IX | Πομπός πίεσης οθόνης | IIC/III | Βιομηχανικός γενικός/ Πομπός πίεσης οθόνης | |||||
| T | Πομπός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες | |||||||
| Εύρος μέτρησης | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa ή MPa | X: Υποδεικνύει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Τροφοδοσία | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Άλλο | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλο | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| B1 | Hirschmann | |||||||
| B2 | Βύσμα PG7 | |||||||
| B3 | Έξοδος σφραγισμένου καλωδίου | |||||||
| B4 | Βιομηχανικό περίβλημα 2088 | |||||||
| B5 | Βιομηχανικό περίβλημα 2088 με οθόνη | |||||||
| B6 | Άλλο | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση Gauge | |||||||
| A | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Συχνές ερωτήσεις:
Ε1: Είστε εμπορική εταιρεία;
Α1: Είμαστε κατασκευαστές με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προσαρμοσμένο προϊόν
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει ελαττωματικά προϊόντα δωρεάν. Αυτή η εγγύηση δεν ισχύει για μονάδες που έχουν τροποποιηθεί, χρησιμοποιηθεί λανθασμένα, παραμεληθεί.
Ε4: Αποστολή & συσκευασία
Α4: Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS, FedEx, DHL και INT για προπληρωμένο φορτίο, μπορείτε επίσης να χρησιμοποιήσετε τον λογαριασμό αποστολής σας για να συλλέξετε, Τυπική συσκευασία εξαγωγής, συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5: Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσουμε σε τεχνικά ερωτήματα και επιχειρηματικά θέματα. Απλώς αφήστε μας ένα μήνυμα ή κάντε κλικ στο Online Service.
