70KPa~70MPa Ανιχνευτής πίεσης πυριτίου Ανιχνευτής πίεσης πιεζοαπομείωσης
Product Details
| Σχήμα αριθ.: | HT19V | Τύπος νήματος: | ΟΧΙ |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Πεδίο: | 0-10kpa~60mpa | Αποδόσεις: | mV |
| Τύπος πίεσης: | Γ/Α/Σ | Προμήθεια: | 5-10VDC |
| Κωδικός ΕΣ: | 9026209090 | Δυνατότητα προσφοράς: | 20000 τεμάχια/μήνα |
| Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης | Υλικό: | Ατσάλι ατσάλι |
| Προσαρμογή: | Διαθέσιμα OEM και ODM | ||
| Επισημαίνω |
Αισθητήρας πίεσης πυριτίου 70MPa,Πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου 70KPa |
||
Product Description

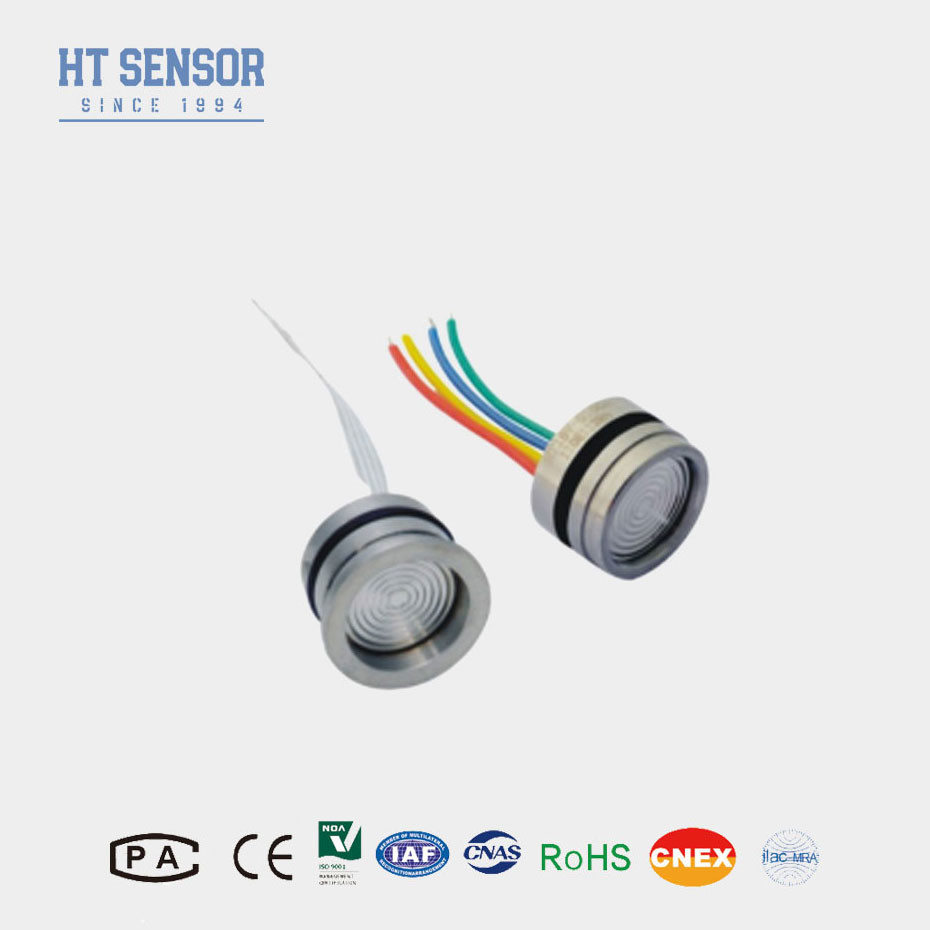

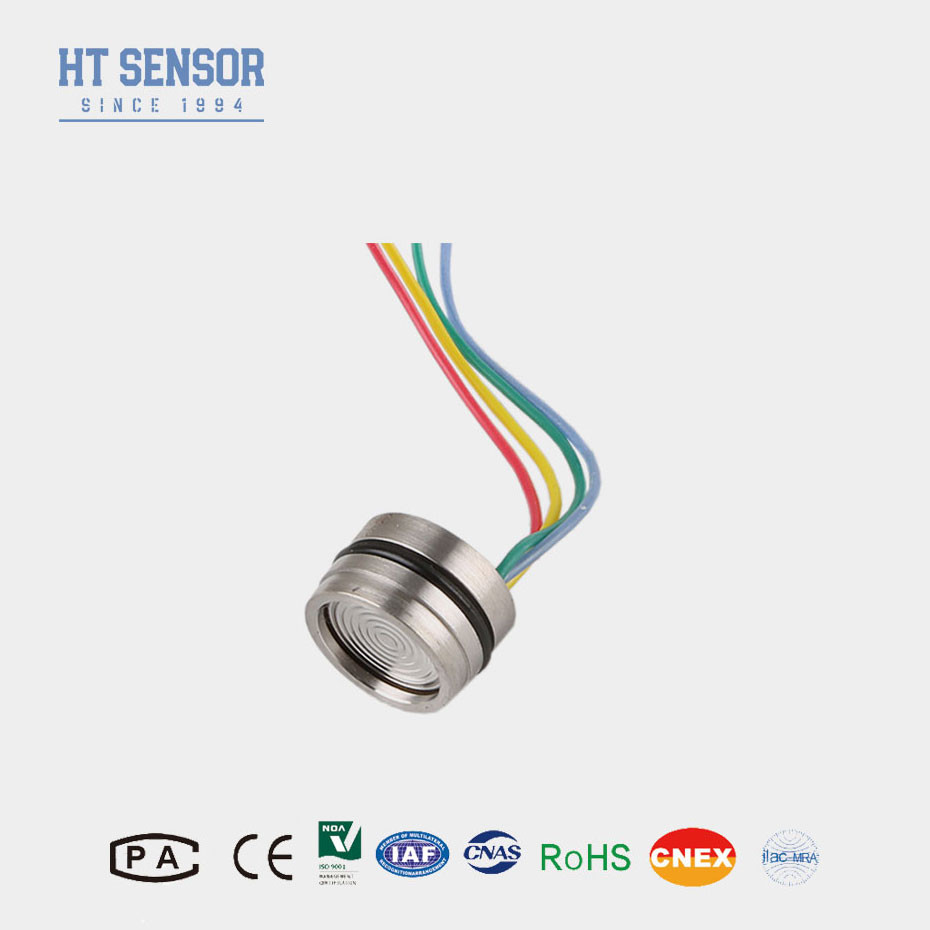

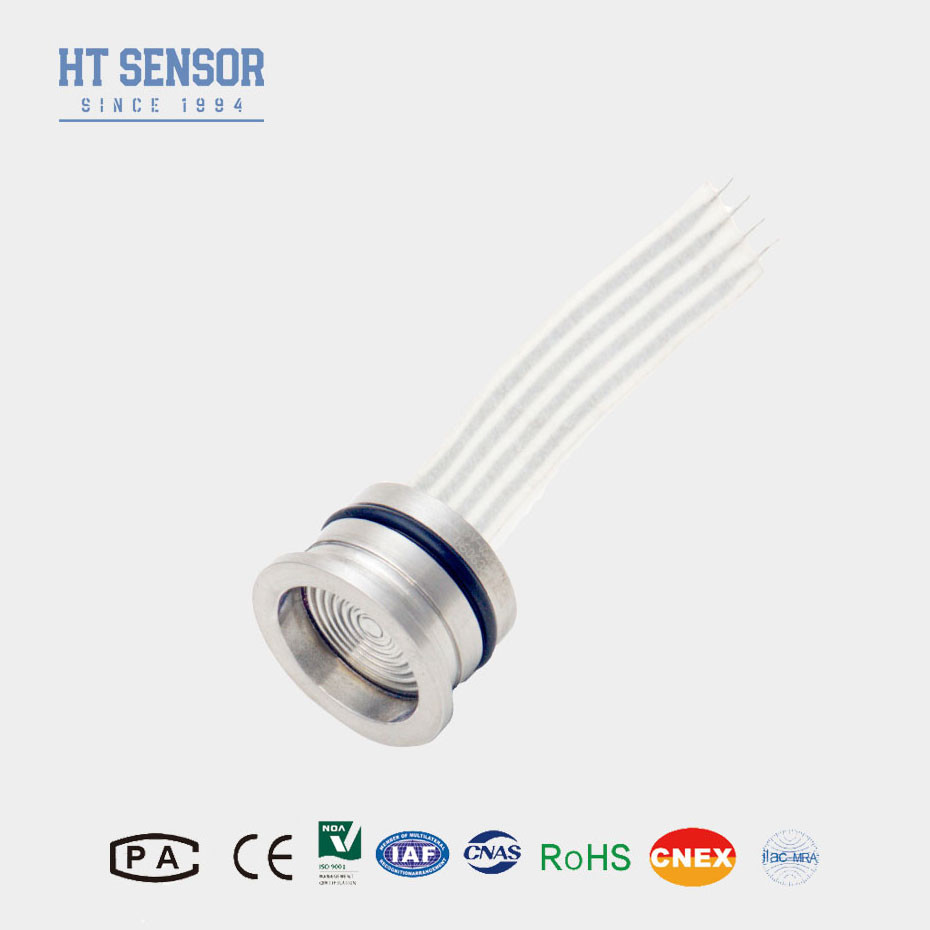

HT19V Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο πυρήνας του αισθητήρα πίεσης HT19 είναι ένα εξαιρετικά σταθερό διάχυτο στοιχείο πυριτίου.Πιεζοανταγωγικός αισθητήρας πίεσης από πυρίτιο συσκευασμένος σε θήκη από ανοξείδωτο χάλυβα 316LΤο αντισταθμισμένο HT26 προσφέρεται σε συγκολλητέο πακέτο ή με ποικιλία συσσωρευτών με νήματα όπως 1/4 και 1/8NPT, 1/4BSP καθώς και προσαρμοσμένα συσσωρευτά διαδικασίας.
Χαρακτηριστικά του προϊόντοςτουΑισθητήρας πίεσης πυριτίου
• Εγκαταστάσιμο με σφραγίδα δακτυλίου O
• Επεξεργασμένες επιφάνειες από ανοξείδωτο χάλυβα
• Αυξημένη
• Αρμονισμένο ASIC
• Απόλυτη, σφραγισμένη μέτρηση
• Επιλογή καλωδίου
• Αναλογική έξοδος
• SENT Output Προαιρετική (συνδέεται με το εργοστάσιο για λεπτομέρειες)
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
1- Κατάλληλο για τη μέτρηση της πίεσης διαβρωτικών αερίων και υγρών, συμβατό με ανοξείδωτο χάλυβα 316 l
2Χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
3Χρησιμοποιείται συχνά σε συστήματα ψύξης και μέτρηση πίεσης στο συμπίεστη αέρα.
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:
1Ηλεκτρική τροφοδοσία: ≤10VDC
2.Εξόδου τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
3.Αντίσταση εισόδου:4KΩ~20KΩ
4.Αντίσταση εξόδου:2.5KΩ~6KΩ
5Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο:. | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||||
| Βάρος | ~ 28g | |||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | ||||||
| Σχέδιο κατασκευήςαπό ανιχνευτή πίεσης από πυρίτιο | |
| < 3,5 MPaS |  |
| ≥3,5MPaS < 40MPaS |
|
| ≥40MPaS | |
| Ηλεκτρική σύνδεση και αντιστάθμισηαπό ανιχνευτή πίεσης από πυρίτιο |
|
|
| Παραδείγματα επιλογής |
