BH93420ΙΙΙ υγρόΕπίπεδοΤεκδότες
Εισαγωγή πομπού στάθμης νερού:

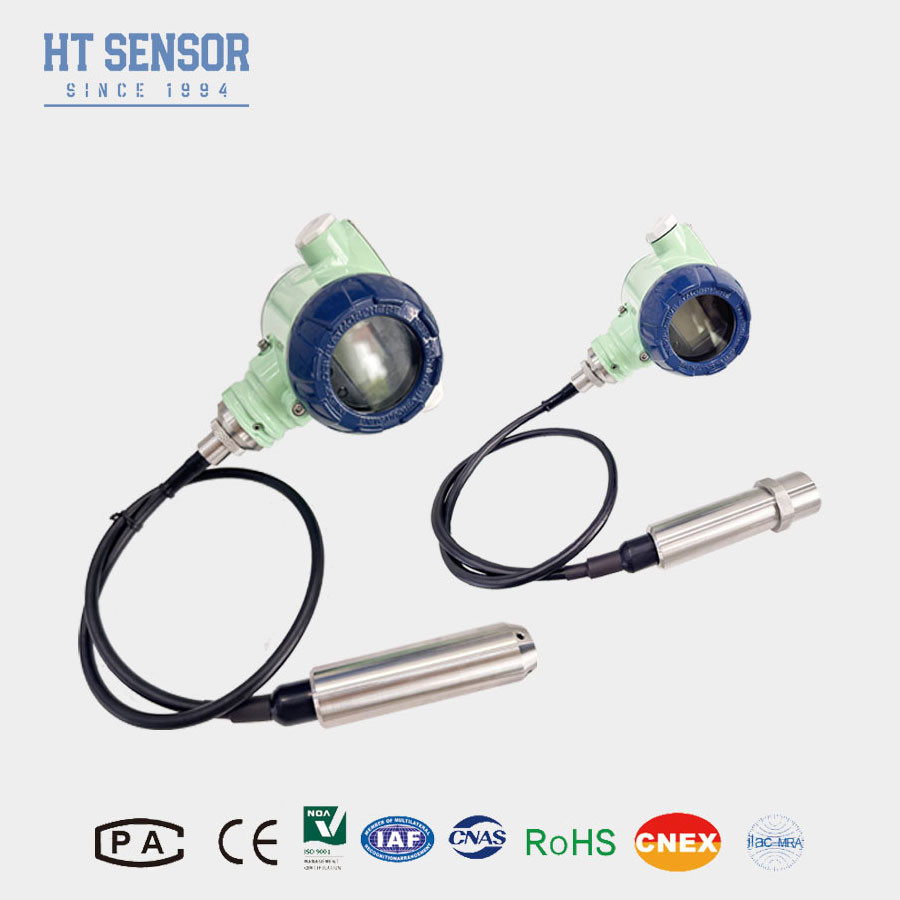

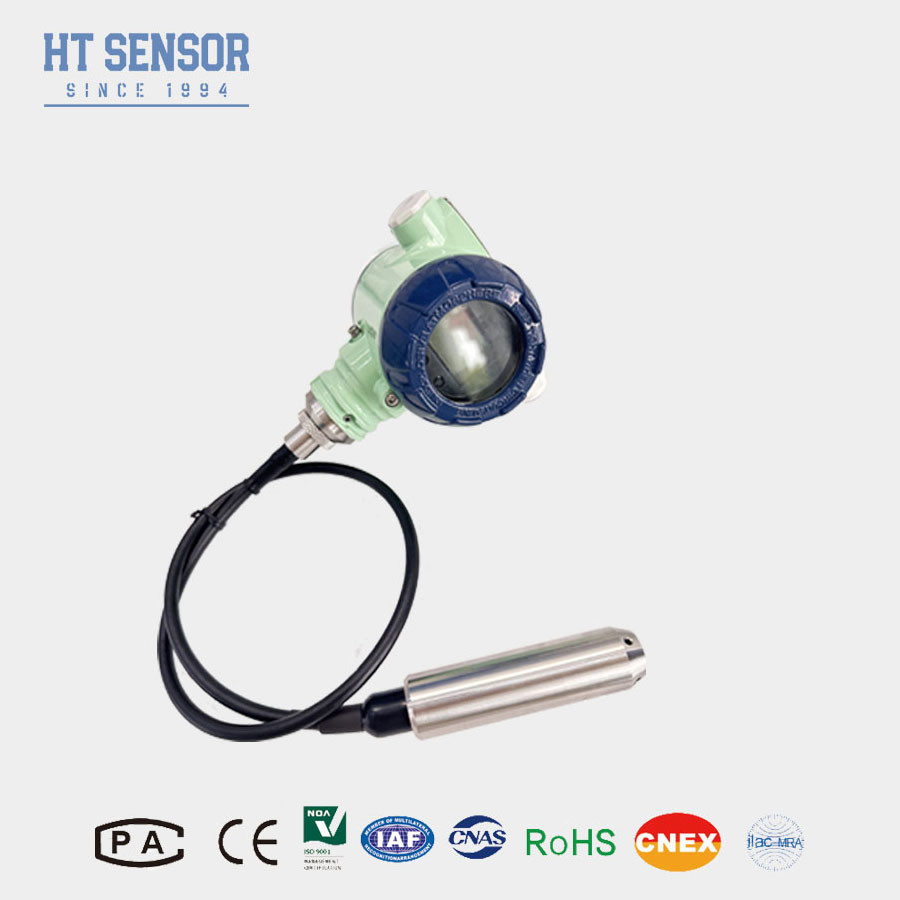

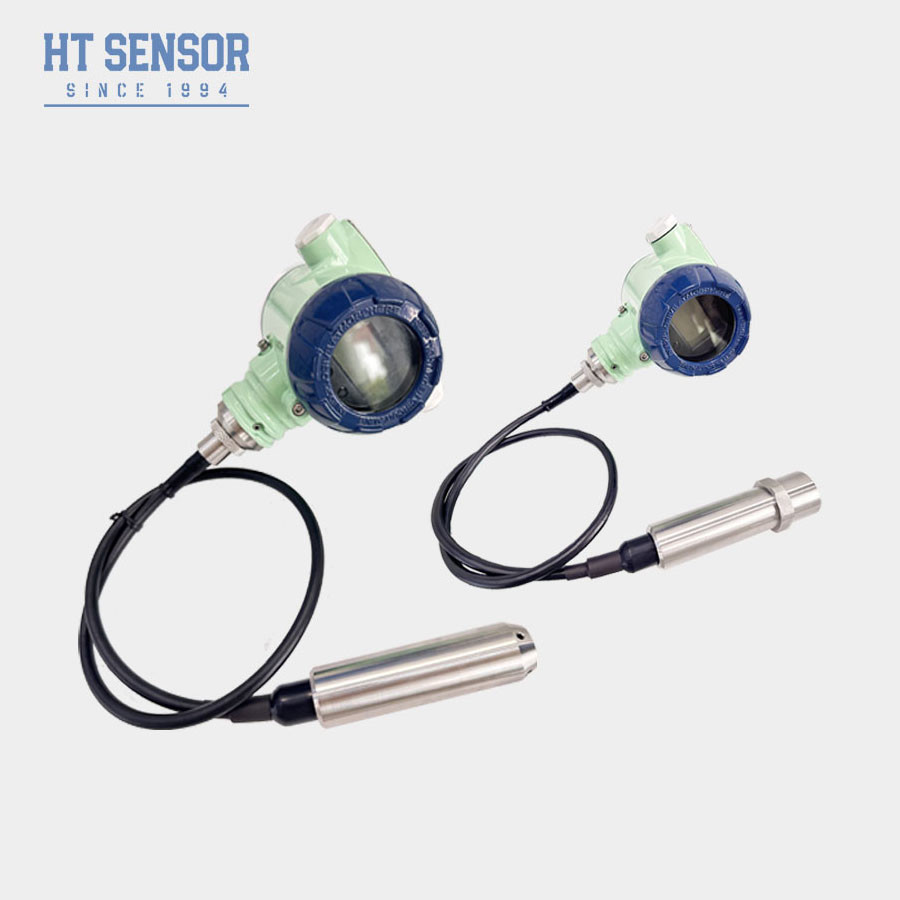

BH93420-IIIΟ μεταδότης επιπέδου νερού με πιεζοαπορροφητικό σύστημα υιοθετεί την αρχή του πιεζοαπορροφητικού αισθητήρα για τον προσδιορισμό του ύψους επιπέδου του υγρού με τη μέτρηση της επίδρασης πίεσης του μέσου στον αισθητήρα.Όταν το ύψος του υγρού αυξάνεται, η πίεση του μέσου στον αισθητήρα αυξάνεται, με αποτέλεσμα την αλλαγή της αξίας της αντίστασης του αισθητήρα.Ο πιεζοανταποκρουστικός πομπός στάθμης υγρού το μετατρέπει σε ηλεκτρική έξοδος σήματος που σχετίζεται με το ύψος στάθμης υγρού μετρώντας την αλλαγή της αξίας αντίστασης του αισθητήραΟ πομπός μπορεί να υπολογίσει με ακρίβεια το ύψος του επιπέδου του υγρού σύμφωνα με τη γραμμική σχέση μεταξύ πίεσης και αντίστασης.
Χαρακτηριστικά του προϊόντος:
- Σχεδιασμός διαχωρισμένου τύπου, διευκολύνοντας την εγκατάσταση καλωδίων και τη βαθμονόμηση επί τόπου
- Δείκτης LED
- Αξιολόγηση ανθεκτικότητας σε έκρηξη: ExiaIICT6
- Υψηλή προστασία: IP68
- Καλώδιο: PE,PU.PTFE
Εφαρμογές:
1Χρησιμοποιείται ευρέως στην παρακολούθηση και τον έλεγχο του επιπέδου των δεξαμενών αποθήκευσης, των ντουλάπιων δεξαμενών, των αγωγών και άλλων δοχείων.
2Μπορεί να χρησιμοποιηθεί σε συστήματα αποθήκευσης και μεταφοράς υγρών στις βιομηχανίες πετρελαίου, χημικών, φαρμακευτικών και άλλων βιομηχανιών για να διασφαλιστεί ότι το επίπεδο υγρού βρίσκεται σε ασφαλές εύρος.
3Ο διαβιβαστής επιπέδου υγρού πίεσης μπορεί να χρησιμοποιηθεί σε εξοπλισμό επεξεργασίας νερού για την παρακολούθηση του επιπέδου υγρού των δεξαμενών νερού, των πισινών κλπ., για την επίτευξη αυτόματου ελέγχου.
4Είναι κατάλληλο για κονσερβοποίηση, γέμιση και άλλες διαδικασίες στη βιομηχανία επεξεργασίας τροφίμων για να εξασφαλιστεί ότι το υγρό επίπεδο του προϊόντος πληροί το πρότυπο.
5Ο διαβιβαστής επιπέδου πιεζοαπορροής μπορεί να χρησιμοποιηθεί για την παρακολούθηση του περιβάλλοντος, όπως η παρακολούθηση του επιπέδου των ποταμών, των λιμνών και άλλων υδάτινων σωμάτων.
6Μπορεί να χρησιμοποιηθεί σε πλοία και υπεράκτια μηχανική για την παρακολούθηση του επιπέδου υγρού των δεξαμενών καυσίμου πλοίων, των καμπινών κλπ.
|
Παράμετροι απόδοσης:
|
| Πεδίο μέτρησης |
0~10m...400mH2O |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 2X ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μαξ.) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,15% F.S/έτος (μέγιστο) |
| Αλλαγή θερμοκρασίας μηδέν |
±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση |
±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης |
0-50oC (0-1m) . 0-2m), 0-70oC |
| Θερμοκρασία λειτουργίας |
-20 έως 80 oC |
| Θέρμανση αποθήκευσης |
-30 έως 100 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Σοκ |
100g |
| Υλικό στέγασης |
Χυμένο αλουμίνιο, 1Cr18Ni9Ti |
| Υλικό διαφράγματος |
316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης |
>=100MΩ@100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εξαιρετική |
| Αξιολόγηση προστασίας |
Διάκριση IP68 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~1,5Kg (χωρίς καλώδιο) |
| Υλικό καλωδίων |
Καλώδιο πολυαιθυλενίου, πολυουρεθανίου, PTFE |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
15~30VDC |
2/3/4 καλώδιο |
| Πρωτόκολλο επικοινωνίας RS485 |
|
4 Διάταξη |
| Διαταγή Οδηγός: |
| BH93420 |
Κωδικός |
Σχέδιο κατασκευής |
| |
ΙΙΙ |
Μεταδότης επιπέδου υγρού με θήκη 2088 |
| |
|
Πεδίο μέτρησης |
0~10m...400m |
| |
|
|
Κωδικός |
Ηλεκτρική τροφοδοσία |
| |
|
|
Δ1 |
24VDC |
| |
|
|
|
Κωδικός |
Σήμα εξόδου |
| |
|
|
|
S1 |
4~20mADC |
S2 |
RS485 |
| |
|
|
|
|
Κωδικός |
Ηλεκτρική σύνδεση |
| |
|
|
|
|
Β5 |
2088 με προβολή |
| |
|
|
|
|
Β6 |
3051Α |
| |
|
|
|
|
|
Κωδικός |
Τύπος πίεσης |
| |
|
|
|
|
|
G |
Πίεση μετρητή |
| |
|
|
|
|
|
Α |
Απόλυτη πίεση |
| |
|
|
|
|
|
S |
Σφραγισμένη πίεση αναφοράς |
| |
|
|
|
|
|
|
Κωδικός |
Υλικό |
| |
|
|
|
|
|
|
01 |
304 από ανοξείδωτο χάλυβα |
| |
|
|
|
|
|
|
02 |
316L από ανοξείδωτο χάλυβα |
| |
|
|
|
|
|
|
|
Κωδικός |
Υλικό καλωδίων |
| |
|
|
|
|
|
|
|
C1 |
ΠΕ |
| |
|
|
|
|
|
|
|
C2 |
ΠΕ |
| |
|
|
|
|
|
|
|
C3 |
ΠΤΦΕ |
FQA:
1Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε επαγγελματίας κατασκευαστής αισθητήρων πάνω από 50 χρόνια!
2Ε: Μπορείτε να δεχτείτε την υπηρεσία OEM;
Α: Ναι, μπορούμε να βάλουμε τις πληροφορίες της εταιρείας σας και το λογότυπό σας στους αισθητήρες μας.
3Ε: Μπορώ να είμαι ο διανομέας σας;
Α: Ναι, ψάχνουμε για διανομείς στην υπεράκτια αγορά.
4Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Συνήθως 7-10 ημέρες. Για ποσότητα άνω των 100pcs, χρειάζονται επιπλέον 3-5 εργάσιμες ημέρες.
