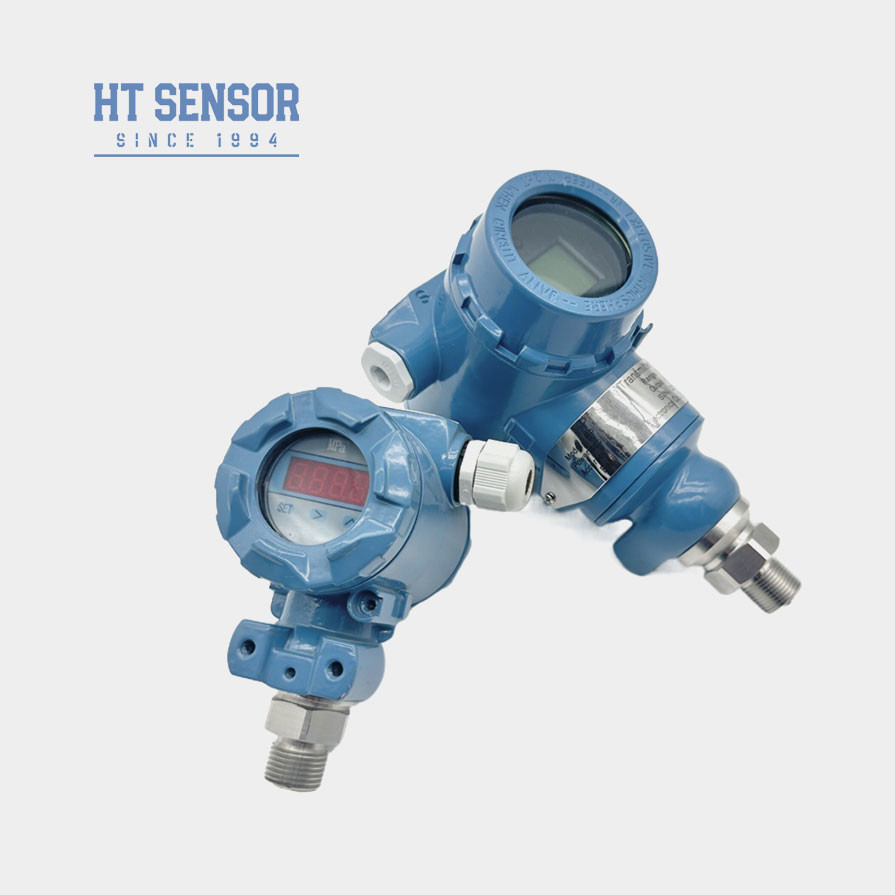

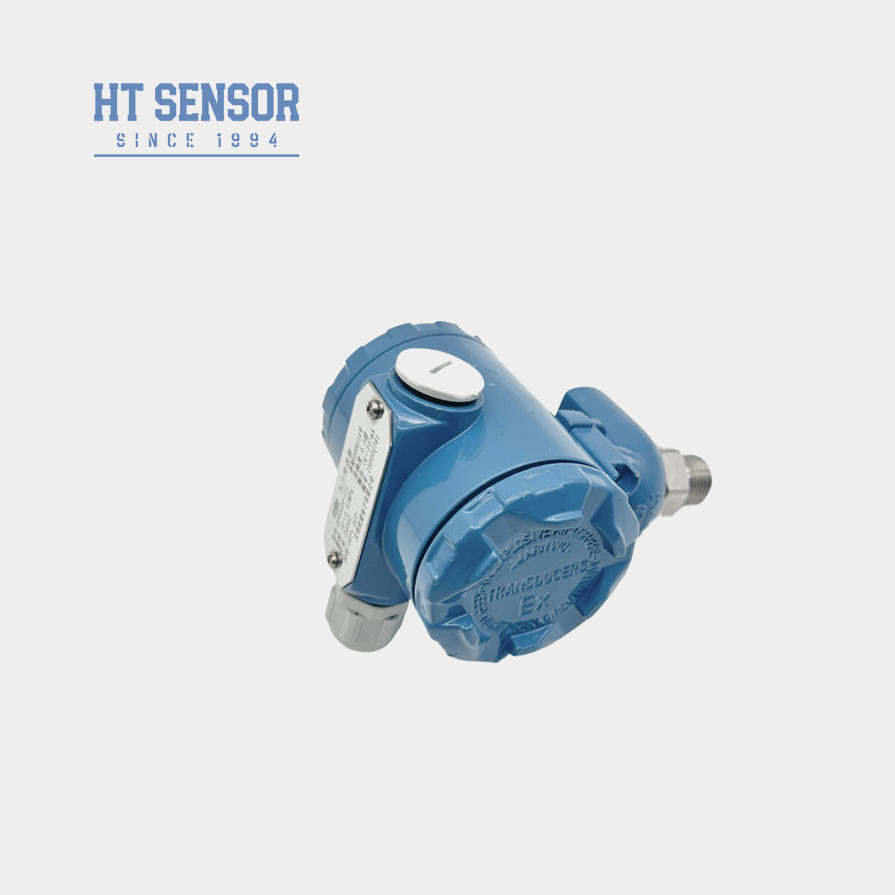

Μεταγωγός αισθητήρα πίεσης για υδραυλικά και πνευματικά συστήματα ελέγχου
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-III | Δύναμη: | 12-36Vdc |
|---|---|---|---|
| Αποδόσεις: | 4-20mA με HART ή RS485 | Βάρος: | ~ 0,8kg |
| Τύπος πίεσης: | Μετρητής, Απόλυτη πίεση, Σφραγισμένη πίεση | Καταγωγή: | Μπαότζι, Κίνα |
| Κωδικός ΕΣ: | 9026201090 | Τύπος δομής: | συσκευή αποστολής σημάτων πίεσης |
| Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής | Αξία ακρίβειας: | 00,5% F.S. 0,25% F.S. |
| Περιοχή πίεσης: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Επισημαίνω |
Πνευματικός αισθητήρας πίεσης,Υδραυλικός αισθητήρας πίεσης,Μεταδότης βιομηχανικού αισθητήρα πίεσης |
||
Περιγραφή προϊόντος
Μεταδότης αισθητήρα πίεσης για υδραυλικά και πνευματικά συστήματα ελέγχου
BP93420-IIIΒιομηχανικός αισθητήρας πίεσης
ΕισαγωγήΒιομηχανικός αισθητήρας πίεσης:
BP93420-III Βιομηχανικός πομπός αισθητήρα πίεσης αποτελείται από μια μονάδα αισθητήρα πίεσης και μια έξυπνη πλακέτα κυκλώματος.κυκλώματα ανίχνευσης διαφραγμού μέτρησης, αισθητήρα θερμοκρασίας και κύκλωμα αντιστάθμισης θερμοκρασίας.Η έξυπνη πλακέτα κυκλώματος αποτελείται από έναν ελεγκτή μικροεπιλογήτρου και ένα περιφερειακό κύκλωμα για την ολοκλήρωση της μετατροπής των σημάτων πίεσης σε ηλεκτρικά σήματαΧρησιμοποιείται στη βιομηχανία για τη μέτρηση της πίεσης υγρών, αερίων ή ατμών.
Χαρακτηριστικά του προϊόντοςτουΒιομηχανικός αισθητήρας πίεσης:
1Ευρύ φάσμα μέτρησης, ποικίλες μορφές διεπαφής πίεσης και επίπεδο προστασίας IP65.
2Διαφορετικές μορφές σήματος εξόδου, ρυθμιζόμενες και εμφανίσιμες.
3Ρυθμιζόμενο μηδέν και πλήρη κλίμακα.
4Ο πυρήνας χρησιμοποιεί υψηλής ακρίβειας και υψηλής απόδοσης διάχυτο πυρίτιο.Πιεζοανταγωγικοί αισθητήρες πίεσης.
ΕφαρμογέςτουΒιομηχανικός αισθητήρας πίεσης:
1. Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών σε ανοξείδωτο χάλυβα 316L.
2Πετρέλαιο, χημεία, μεταλλουργία, ενέργεια και υδρολογία.
3- Μέτρηση και έλεγχος πίεσης σε σκληρά εξωτερικά βιομηχανικά περιβάλλοντα.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παράμετροι απόδοσηςΒιομηχανικός αισθητήρας πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ ± 0,1% FS |
| Υστερέση | ≤ ± 0,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | Σύνθετα αλουμινίου |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~1,2 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο ελαστικό είναι -20 °C~ 250 °C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20 °C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου EPDM O.
6. Το καλώδιο δεν περιλαμβάνεται από προεπιλογή. Όταν απαιτούνται γραμμές καλωδίου υποστήριξης: Εάν δεν υπάρχουν ειδικές οδηγίες, μπορούν να χρησιμοποιηθούν υλικά καλωδίου πολυαιθυλενίου. Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, μπορείτε να χρησιμοποιήσετε καλώδιο από πολυαιθυλένιο.Παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή RF παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
