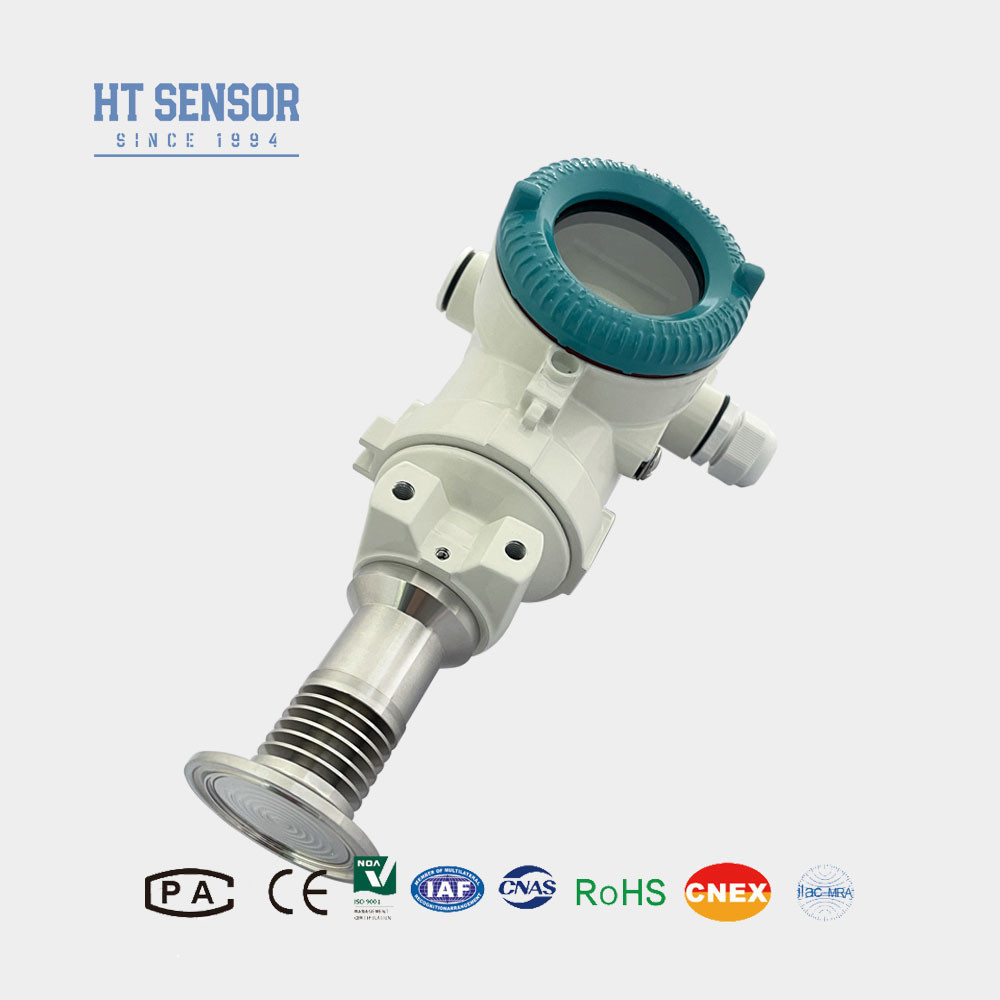

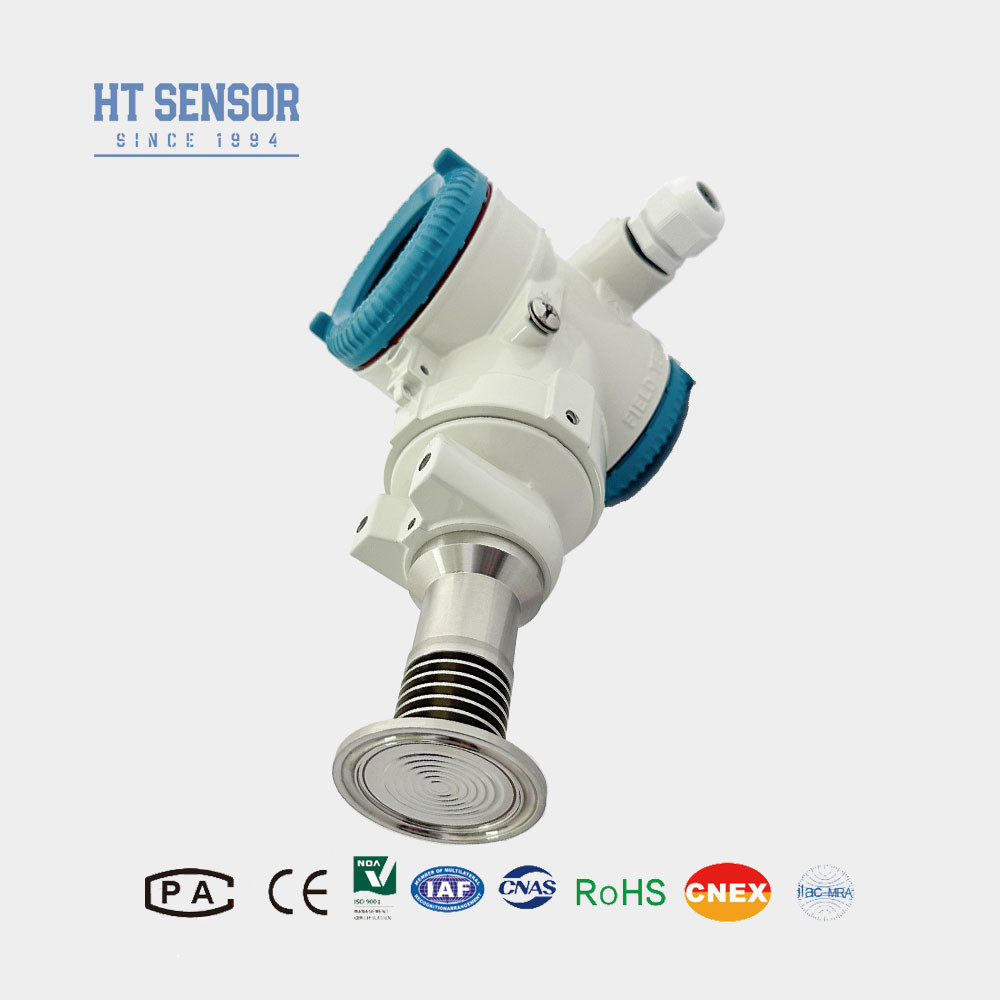

Προχωρημένος αισθητήρας πίεσης διαφράγματος υψηλής θερμοκρασίας για τη μέτρηση πίεσης υγρού μεταδότης BP93420-IIIQ
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-IIIQ | Ηλεκτρική τροφοδοσία: | 12-36Vdc |
|---|---|---|---|
| Επεξεργασία: | 4-20mA με οθόνη LCD ή LED | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Πεδίο: | 0-35kpa~3.5Mpa | Τύπος δομής: | Αισθητήρας πίεσης διαφράγματος |
| Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής | βαθμός ακρίβειας: | 00,5% |
| Αξιολόγηση ΙΠ: | IP65 | Προσαρμογή: | Διαθέσιμα OEM και ODM |
| Επισημαίνω |
Προχωρημένος αισθητήρας πίεσης διαφράγματος,αισθητήρας πίεσης διαφράγματος BP93420-IIIQ |
||
Περιγραφή προϊόντος
Προηγμένος αισθητήρας πίεσης διαφράγματος για τη μέτρηση πίεσης υγρών BP93420-IIIQ
Δοκιμαστής πίεσης BP93420-IIIQ
Εισαγωγή αισθητήρα πίεσης διαφράγματος:
Ο αισθητήρας πίεσης με ταινία BP93420-IIIQ είναι μια προσομοίωση ενός αισθητήρα πίεσης, χρησιμοποιώντας επίπεδη δομή ταινίας, αυξάνοντας την περιοχή επαφής με το μέσο.δυνατή ικανότητα υπερφόρτωσηςΑπλή δομή, εύκολο στο καθαρισμό, ειδικά κατάλληλη για τη μέτρηση της πίεσης υγρών τροφίμων.
| Παραμέτρους απόδοσηςτουΑισθητήρας πίεσης διαφράγματος | |
| Πεδίο μέτρησηςΑισθητήρας πίεσης διαφράγματος | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ 0,1%FS |
| Υστερέση | ≤ 0,1%FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,3kg |
Χαρακτηριστικά του προϊόντοςαισθητήρας πίεσης διάφραγματος:
- 1- ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης
- 2Διαφορετικές επιλογές σήματος εξόδου
- 3. Ρυθμίσιμο μηδέν και πλήρη κλίμακα
- 4. Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις διαδικασίας
Εφαρμογέςαισθητήρας πίεσης διάφραγματος:
- 1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
- 2Χρησιμοποιείται για ασηπτική επεξεργασία σε ιατρικές, βιοφαρμακευτικές, υγιεινές τροφίμων και άλλες βιομηχανίες.
- 3Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών προϊόντων, καθώς και για τη μέτρηση του επιπέδου των λυμάτων και της πίεσης των δεξαμενών ποτών, κατάλληλη για υδραυλικά και πνευματικά συστήματα ελέγχου.
| Σημείο εξόδου ofαισθητήρας πίεσης διάφραγματος | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίαςfαισθητήρας πίεσης διάφραγματος |
- 1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
- 2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
- 3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
- 4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να βεβαιωθείτε ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
- 5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο ελαστικό είναι -20 °C~ 250 °C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20 °C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου EPDM O.
- 6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m και υπάρχουν τρία είδη υλικών για επιλογή.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
- 7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε στην παραγγελία.
