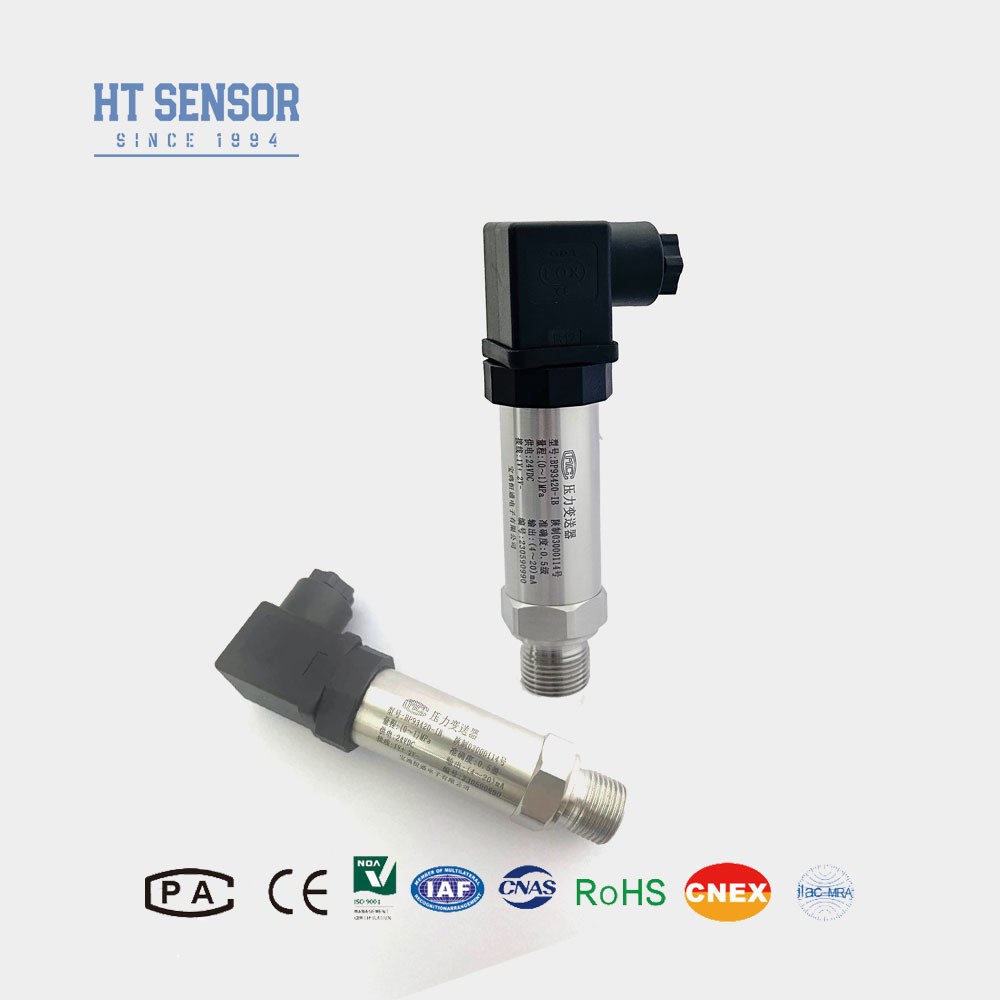

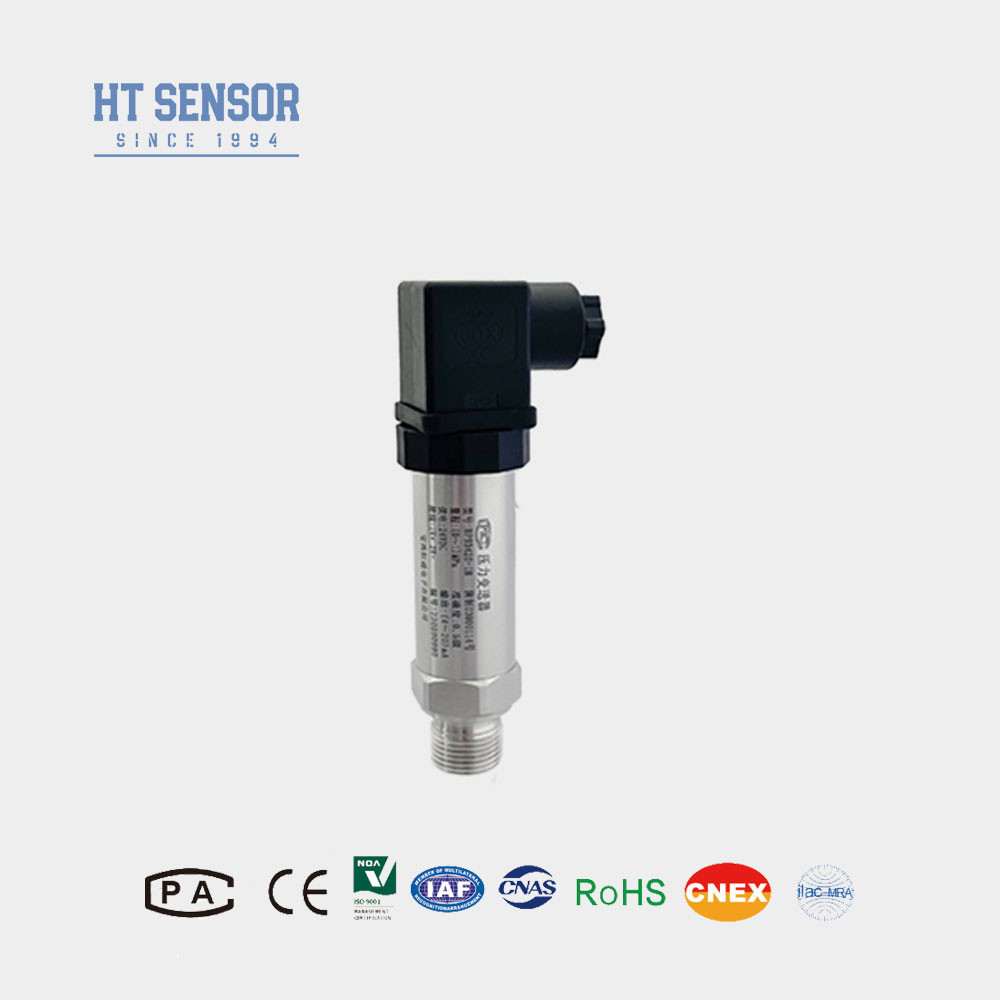

Υψηλής ακρίβειας αισθητήρας μεταφοράς πίεσης BP93420IB με μεγάλη ακρίβεια DIN 0,25%
Product Details
| Σχήμα αριθ.: | BP93420-IB | Δύναμη: | 5VDC /24VDC |
|---|---|---|---|
| Αξιολόγηση προστασίας: | IP65 | Μακροπρόθεσμη σταθερότητα: | +-0,15%F.S/Year (Τύπος) |
| Υλικό στέγασης: | 316L. ή 304SS | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Εμπορικό σήμα: | HTαισθητήρας | Μέσο μέτρησης: | αέρα. υδατικό λάδι |
| Αξία ακρίβειας: | 00,5%. 0,25% | Περιοχή πίεσης: | -100kpa~0a...100MPa |
| Επισημαίνω |
Αισθητήρας μεταφοράς πίεσης υψηλής ακρίβειας,Μεγάλος αισθητήρας μεταφοράς πίεσης DIN,00 |
||
Product Description
Υψηλής ακρίβειας αισθητήρας μεταφοράς πίεσης BP93420IB με μεγάλη ακρίβεια DIN 0,25%
BP93420IB Αισθητήρας μεταφοράς πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πομπός πίεσης BP93420IB ενσωματώνει τον πυρήνα διασκορπισμένου ελαίου από απομονωμένο πυρίτιο της σειράς HT ως κύριο στοιχείο μέτρησης του σήματος.Αυτοί οι διαχυμένοι αισθητήρες πίεσης πυριτίου είναι ειδικά σχεδιασμένοι για να παρέχουν ακριβείς και συνεπείς μετρήσεις για κρίσιμες διαδικασίεςΜε εξαιρετική ακρίβεια και σταθερότητα, αυτός ο διαχυμένος αισθητήρας πίεσης από πυρίτιο είναι κατάλληλος για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.προσφέροντας αξιόπιστη απόδοση και διασφαλίζοντας βέλτιστο έλεγχο της διαδικασίας.
| Παραμέτροι απόδοσης αισθητήρα μεταδότης πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,15 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
- Ο πομπός μεταφοράς πίεσης διαθέτει ευρύ φάσμα μετρήσεων, ανθεκτική δομή από ανοξείδωτο χάλυβα και διάφορες επιλογές διεπαφής πίεσης για να ανταποκρίνεται σε διαφορετικές ανάγκες εφαρμογής.
- Ο συμπαγής και ελαφρύς σχεδιασμός του επιτρέπει την εύκολη εγκατάσταση και ενσωμάτωση σε περιβάλλοντα περιορισμένου χώρου.
- Με υψηλή ακρίβεια και κατασκευή από ατσάλι, αυτός ο πομπός πίεσης εξασφαλίζει ακριβείς και αξιόπιστες μετρήσεις πίεσης.
- Επιπλέον, προσφέρει τη δυνατότητα προσθήκης κεφαλής οθόνης LED ή LCD για βολική παρακολούθηση και απεικόνιση πίεσης επί τόπου.
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
- Αυτός ο πομπός πίεσης έχει σχεδιαστεί ειδικά για την ακριβή μέτρηση μη διαβρωτικών αερίων και υγρών, χρησιμοποιώντας υλικό από ανοξείδωτο χάλυβα 316L για βελτιωμένη αντοχή και αξιοπιστία.
- Βρίσκει ευρεία εφαρμογή στις ναυτιλιακές και αεροπορικές βιομηχανίες, όπου η ακριβής μέτρηση πίεσης είναι κρίσιμη για την ασφάλεια και την απόδοση.
- Εκτός από τη ναυτιλία και την αεροπορία, αυτός ο πομπός πίεσης χρησιμοποιείται ευρέως σε διάφορες βιομηχανικές διαδικασίες, συμπεριλαμβανομένου του πετρελαίου, της χημικής, της μεταλλουργίας, της παραγωγής ενέργειας και της υδρολογίας.
- Χρησιμοποιείται επίσης συχνά σε υδραυλικά και πνευματικά συστήματα ελέγχου, παρέχοντας ακριβή ανίχνευση πίεσης για αποτελεσματική λειτουργία του συστήματος.
| Τεχνικές εντολές αισθητήρα μεταφοράς πίεσης |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Όταν παραγγέλνετε με LCD ή LED οθόνη κεφαλή του μετατροπέα, η ισχύς του πομπού δεν πρέπει να είναι μικρότερη από 20 VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη..
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο ελαστικό είναι -20 °C~ 250 °C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20 °C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου EPDM O.
6Αν δεν υπάρχουν ειδικές οδηγίες, δεν μπορεί να χρησιμοποιηθεί καλώδιο ή υλικό καλωδίου πολυαιθυλενίου.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ισχυρής δονήσεως, άμεσης δύναμης αντίκτυπου, ισχυρής ηλεκτρομαγνητικής ή ραδιοσυχνότητας παρεμβολής και άλλων ειδικών απαιτήσεων, παρακαλούμε ενημερώστε την εταιρεία μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
